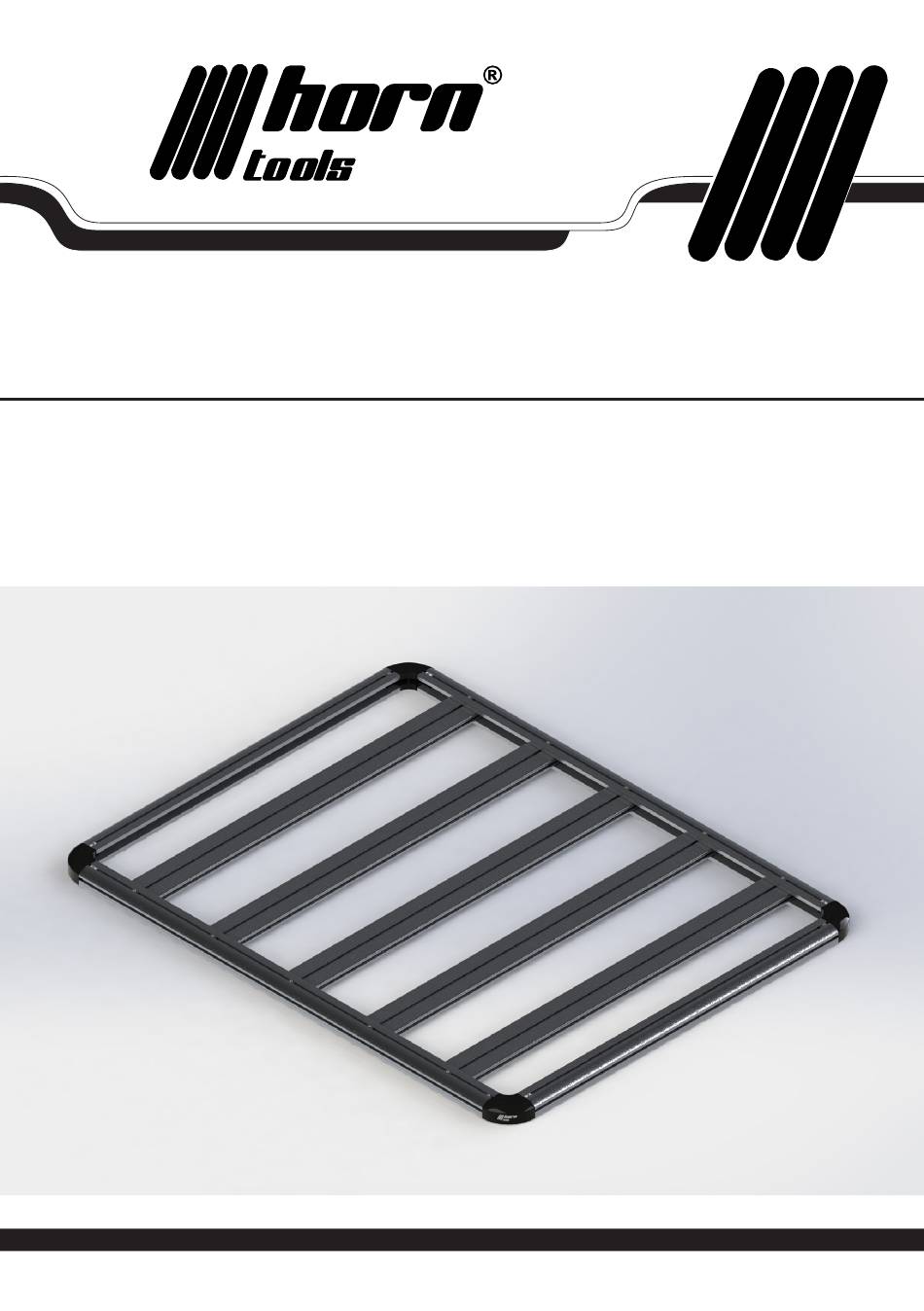

Einbauanleitung
| Mounting instructions

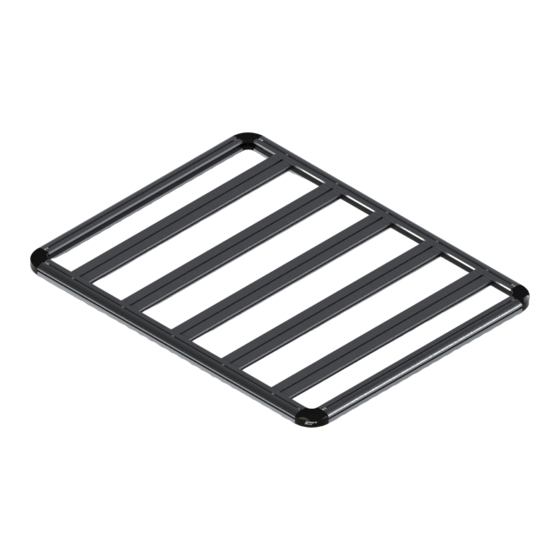

für Dachträger ExRoof Grundträger 1600x1250x49mm Alu schwarz
for roof rack ExRoof 1600x1250x49mm aluminium black
Modell
| Model
HBRRF1613
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 120 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 120 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horn Tools HBRRF1613
Summary of Contents for Horn Tools HBRRF1613
- Page 1 ExRoof 1600x1250x49mm aluminium black Modell | Model HBRRF1613 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 120 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 120 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
-
Page 4: Stückliste | Partlist
Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Querträger 1203mm HBRRF1613_001 cross member 1203mm Rahmen vorne/hinten 1065mm HBRRF1613_002 frame front/back 1065mm Rahmen links/rechts 1415mm HBRRF1613_003 Frame left/right 1415mm Eckstück HEXEDGE01 corner Schraubenliste | boltlist... - Page 5 Rahmenstück mit Eckstück zusammenbauen | Bolt together the front frame piece with a corner Zuerst wird der Artikel HBRRF1613_002 (Rahmen vorne/hinten) mit einem Eckstück HEXEDGE01 mithilfe eines Nutenstein und einer Scheibe, welche von der Seite in das Profil eingeschoben werden, mit einer Schraube fixiert.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Rahmenhälfte zusammenbauen | Put together the half frame Nun den Artikel HBRRF1613_003 (Rahmen links/rechts) mit dem Eckstück HEXEDGE01, wie in Abb.02 gezeigt, verschrauben. Now connect HBRRF1613_003 with the corner piece like shown in Abb.02. Abb.02 Eckstück mit HBRRF1613_003 (Rahmen links/rechts) verbunden / corners connected with HBRRF1613_003...
- Page 7 Querstreben einsetzten / insertion of the cross member struts Abb.03 Grundträger fertigstellen | final assembly oft he roofrack Das fehlende Seitenteil und das Heckteil wie in den Schritten 1 & 2 einsetzten und fixieren. Achte darauf, dass die Ecken im rechten Winkel sind und die Spalte an den Ecken so klein als möglich sind. Schrauben anhand der Drehmomenttabelle auf der letzten Seite dieser Anleitung festziehen.
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Abb.04 Dachträger zusammengebaut / roofrack assembled Tragkraft/ load capacity: 300 kg statisch/ static – 100 kg dynamisch/ dynamic* *Die dynamische Belastbarkeit ist nicht die Freigabe des Herstellers. Die Belastbarkeit des Herstellers darf nicht überschritten werden. Die statische Last gibt die Ladekapazität im Stillstand an.
- Page 9 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 10 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
