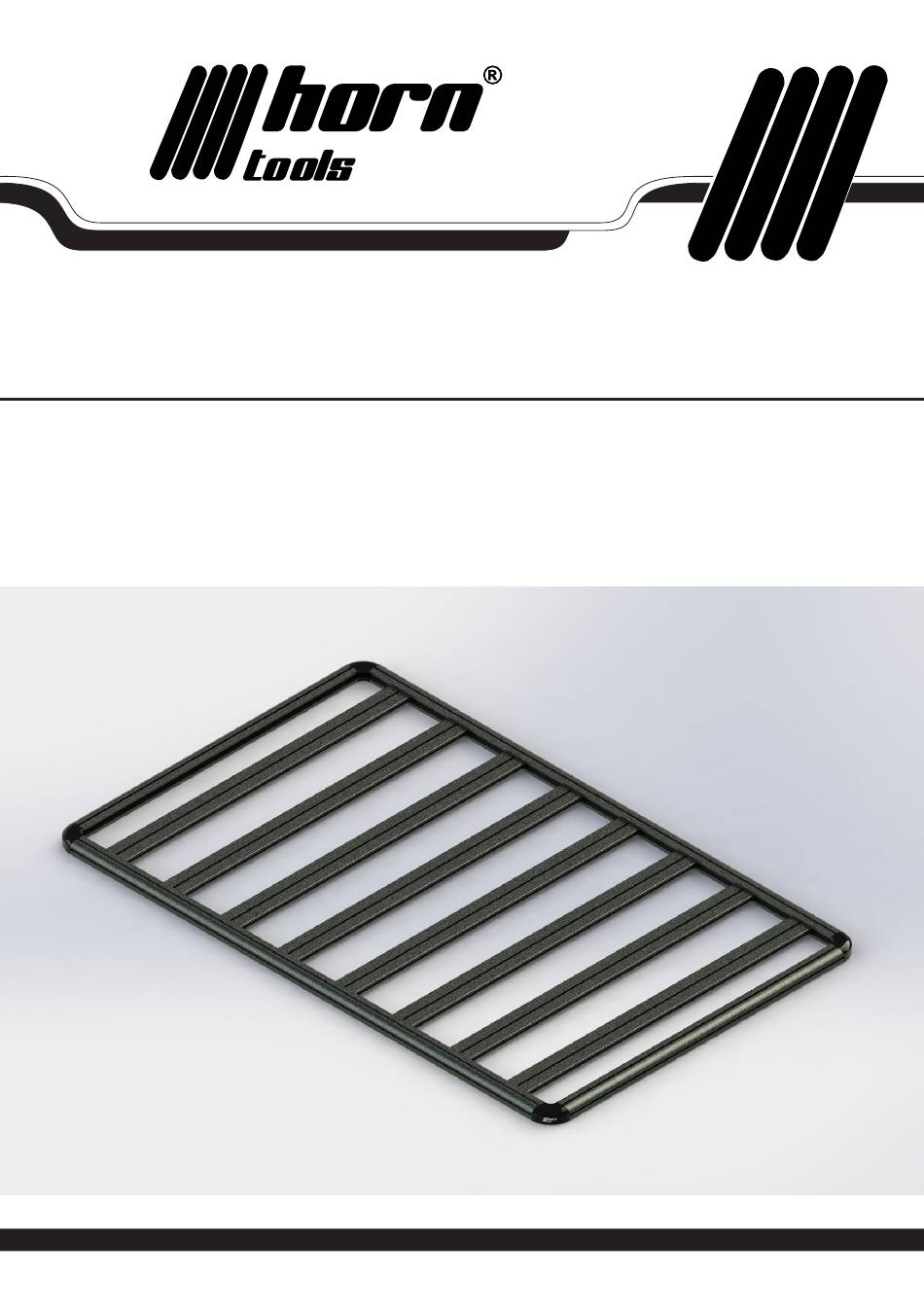

Einbauanleitung
| Mounting instructions

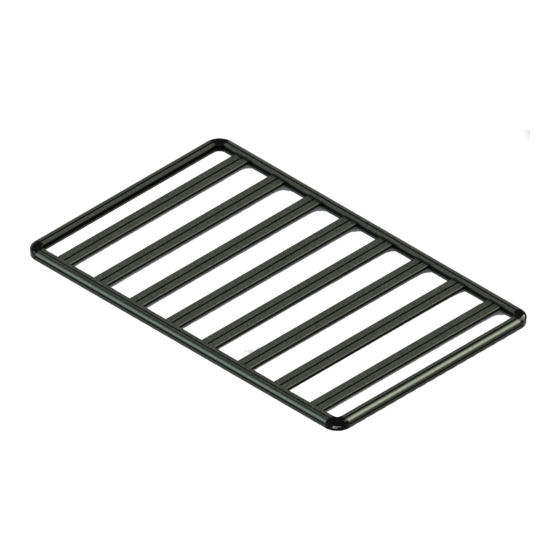

für Dachträger ExRoof Grundträger 2400x1500x49mm Alu schwarz
for roof rack ExRoof Basic carrier 2400x1500x49mm aluminium black
Modell
| Model
HBRRF2415
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 120 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 120 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horn Tools ExRoof HBRRF2415
Summary of Contents for Horn Tools ExRoof HBRRF2415
- Page 1 Einbauanleitung | Mounting instructions für Dachträger ExRoof Grundträger 2400x1500x49mm Alu schwarz for roof rack ExRoof Basic carrier 2400x1500x49mm aluminium black Modell | Model HBRRF2415 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 120 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 120 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
- Page 4 Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Rahmen links/rechts 1107mm HBRRF2415_01 Frame left/right 1107mm Rahmen vorne/hinten 1315mm HBRRF2415_02 Frame front/back 1315mm Querträger 1453mm HBRRF2415_03 Cross member 1453mm Eckstück HEXEDGE01 corner Verbinungsstück...
- Page 5 Prüfe vor dem Einbau ob, der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des Systems bis alle Teile unbeschädigt bei dir sind. Before installing the horntools product, check if all parts are in the package and are not damaged! If something is missing or damaged contact your horntools dealer and don’t start the installation.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Rahmenhälfte zusammenbauen | Put together the half frame Nun den Artikel HBRRF2415_001 mit dem Eckstück HEXEDGE01, wie in Abb.02 gezeigt, verschrauben. Now connect HBRRF2415_004 with the corner piece like shown in Abb.02. Abb.02 Eckstück mit HBRRF2415_004 verbunden / corners connected with HBRRF2415_004 Einbau der Querträger | Cross member installation Wie in Abb.03 gezeigt, die Querträger HBRRF2415_003 in das Profil einschieben und mit einer Schraube und...
- Page 7 Querstreben einsetzten / insertion of the cross member struts Abb.03 Zweites Seitenteil HBRRF2415_001 (Rahmen links/rechts) montieren und verschrauben. Attach the second HBRRF2415_001 and torque it down. Rahmenhälfte zusammenbauen | Put the frame half together Baue die zweite Hälfte des Grundträgers in gleicher Weise zusammen. Assemble the second half of the HBRRF2415 in a similar way.
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Hälften zusammenbauen | Complete the frame Die beiden Hälften des Dachträgers mit HBRRF2415_connector und je zwei M12 Schrauben verbinden. Achte darauf, dass die Ecken im rechten Winkel sind und die Spalte an den Ecken so klein als möglich sind. Schrauben anhand der Drehmomenttabelle auf der letzten Seite dieser Anleitung festziehen.
- Page 9 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 10 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
