Einbauanleitung
| Mounting instructions
für Unterfahrschutz Tank für ISUZU Dmax ab Bj. 2021 -
for fuel tank skid plate ISUZU Dmax from year 2021 -
Modell
| Model
HISDMSPTA01
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 45 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 45 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools HISDMSPTA01
Summary of Contents for Horn Tools HISDMSPTA01
- Page 1 ISUZU Dmax from year 2021 - Modell | Model HISDMSPTA01 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 45 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 45 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Tankschutz / fuel tank skid HISDMSPTA01 plate Haltebügel / mounting HISDMSPTA01_bracket bracket Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Norm Anzahl article size length head surface finish standard qty.
- Page 4 Technische Änderungen vorbehalten / technical changes reserved Haltebügel montieren | mounting bracket installation Abb.01 Haltebügel montiert / mounting bracket in place Den Tank mittels Getreibeheber o.Ä. anheben und das erste Tankband lösen. Den Haltebügel wie in Abb.01 gezeigt unter dem Tankband einfädeln und das Tankband wieder festziehen.

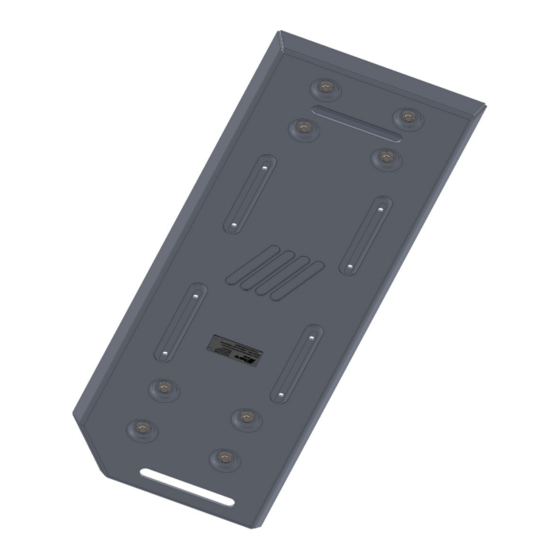

- Page 5 Unterfahrschutz einbauen | installation of the fuel tank Abb.02 Tankschutz eingebaut / fuel tank skid plate in place Die Schutzplatte mit den M8 Schrauben an den Haltebügeln fixieren, sollte die Position der Haltebügel nicht passen Schritt 1 wiederholen und richtig ausrichten. Alle Schrauben entsprechend der Drehmoment Tabelle auf der letzten Seite dieser Anleitung festziehen.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls nachziehen. Periodically check that the bolts are torqued down properly, if needed re torque. Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9...
- Page 7 Notizen | Notes Datum / date: 16.12.2021 Seite / page:...
- Page 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
