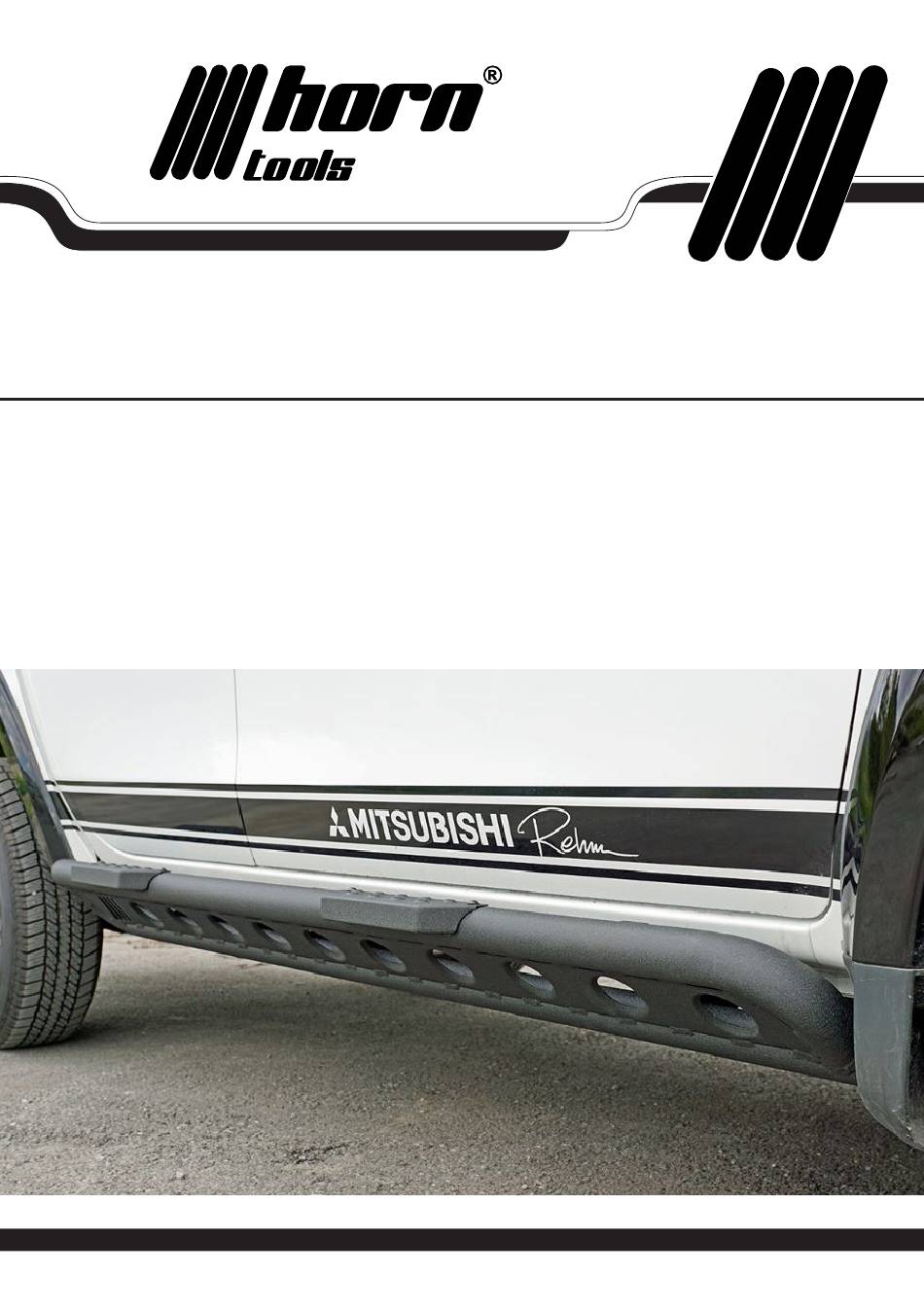

Einbauanleitung
| Mounting instructions
Rockslider Kit Mitsubishi L200
rockslider kit Mitsubishi L200
Modell
| Model
HMIL2RSA01
Trägerfahrzeug: Mitsubishi L200 2015 -
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 90 Minuten
fits: Mitsubishi L200 manufacturing year 2015 and following
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 90 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools HMIL2RSA01
Summary of Contents for Horn Tools HMIL2RSA01
- Page 1 Rockslider Kit Mitsubishi L200 rockslider kit Mitsubishi L200 Modell | Model HMIL2RSA01 Trägerfahrzeug: Mitsubishi L200 2015 - Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 90 Minuten fits: Mitsubishi L200 manufacturing year 2015 and following...
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktier uns gerne! If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
-
Page 3: Stückliste | Partlist

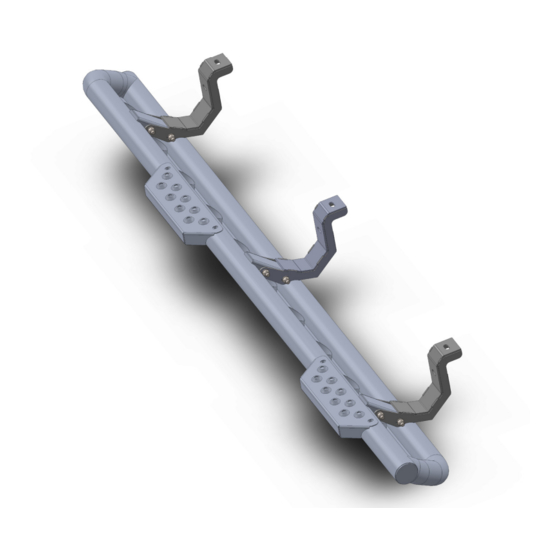

Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Rockslider HMIL2RSA01 Haltebügel HMIL2RSA01_bracket mounting bracket Trittstufe HMIL2RSA01_step entry step Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Stk. DIN / ISO article size length head surface quant. - Page 4 Technische Änderungen vorbehalten / technical changes reserved Abb. 01: Originalen Seitentritt lösen / demount OEM side step Originale Trittstufe wie in Abb.01 gezeigt demontieren. Montagefüße des horntools Rocksliders an die originalen Punkte mit den originalen Schrauben lose befestigen. Dann von vorne Rockslider einführen und mit den M8x70 Schrauben sichern und in Position bringen.
- Page 5 Abb. 02: Rockslider an Haltern / rockslider attached to mounting brackets Datum / date: 22.05.2019 Seite / page:...
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0...
-
Page 7: Notizen | Notes
Notizen | notes Datum / date: 22.05.2019 Seite / page:... - Page 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
