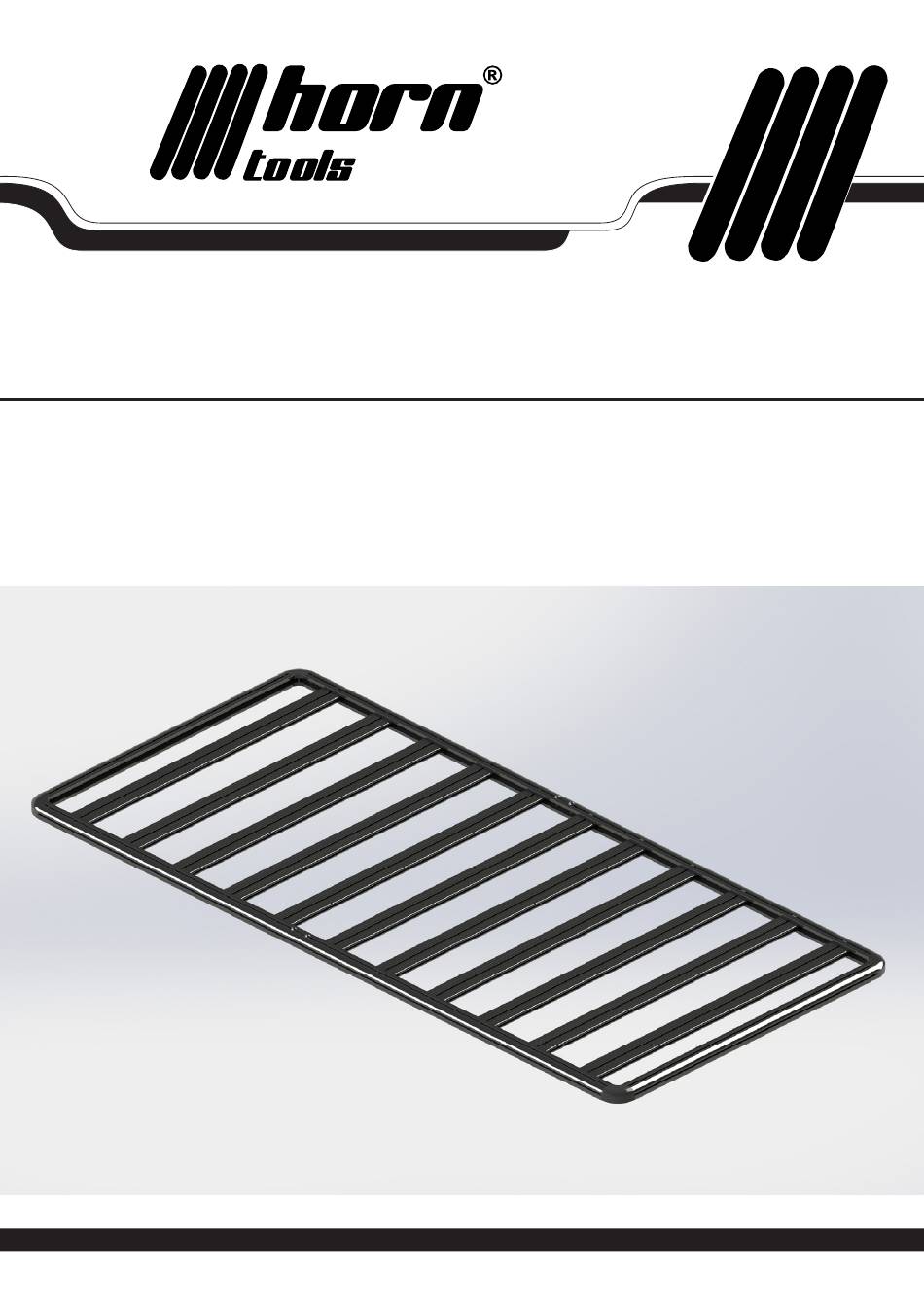

Einbauanleitung
| Mounting instructions

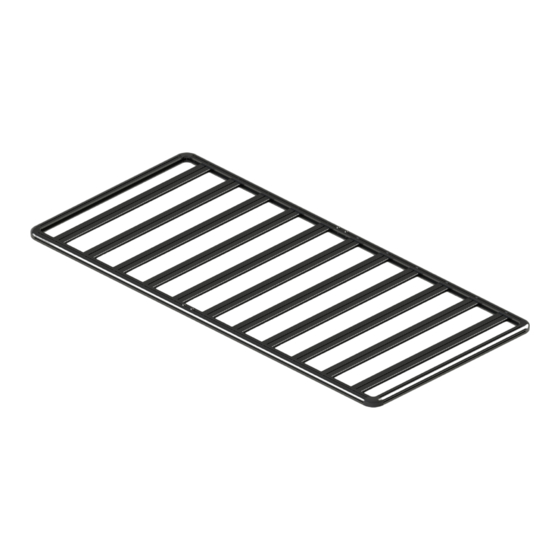

für Dachträger ExRoof Grundträger 3225x1500x49mm Alu schwarz
for roof rack ExRoof Basic carrier 3225x1500x49mm aluminium black
Modell
| Model
HBRRF3215
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 120 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 120 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horn Tools HBRRF3215
Summary of Contents for Horn Tools HBRRF3215
- Page 1 ExRoof Basic carrier 3225x1500x49mm aluminium black Modell | Model HBRRF3215 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 120 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 120 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
-
Page 4: Stückliste | Partlist
Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Rahmen kurz 1382mm HBRRF3215_001 Frame short 1382mm Rahmen lang 1657mm HBRRF3215_002 Frame long 1657mm Querträger 1453mm HBRRF3215_003 Cross member 1453mm Rahmen vorne/hinten 1315mm HBRRF3215_004 Frame front/back 1315mm... - Page 5 Prüfe vor dem Einbau ob, der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des Systems bis alle Teile unbeschädigt bei dir sind. Before installing the horntools product, check if all parts are in the package and are not damaged! If something is missing or damaged contact your horntools dealer and don’t start the installation.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Rahmenhälfte zusammenbauen | Put together the half frame Nun den Artikel HBRRF3215_004 (Rahmen vorne/hinten) mit dem Eckstück HEXEDGE01, wie in Abb.02 gezeigt, verschrauben. Now connect HBRRF3215_004 with the corner piece like shown in Abb.02. Abb.02 Eckstück mit HBRRF3215_004 (Rahmen vorne/hinten) verbunden / corners connected with HBRRF3215_004...
- Page 7 Baue die zweite Hälfte des Grundträgers in gleicher Weise zusammen. Dort aber HBRRF3215_002 (Rahmen lang) verwenden! Assemble the second half of the HBRRF3215 in a similar way. Use HBRRF3215_002 on the other side. Eine Hälfte des Dachträgers zusammengebaut / a half section of the rack assembled Abb.04...
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Hälften zusammenbauen | Complete the frame Die beiden Hälften des Dachträgers mit HBRRF3215_connector und je zwei M12 Schrauben verbinden. Achte darauf, dass die Ecken im rechten Winkel sind und die Spalte an den Ecken so klein als möglich sind. Schrauben anhand der Drehmomenttabelle auf der letzten Seite dieser Anleitung festziehen.
- Page 9 Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls nachziehen. Periodically check that the bolts are torqued down properly, if needed re torque. Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29...
- Page 10 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
