Einbauanleitung
| Mounting instructions

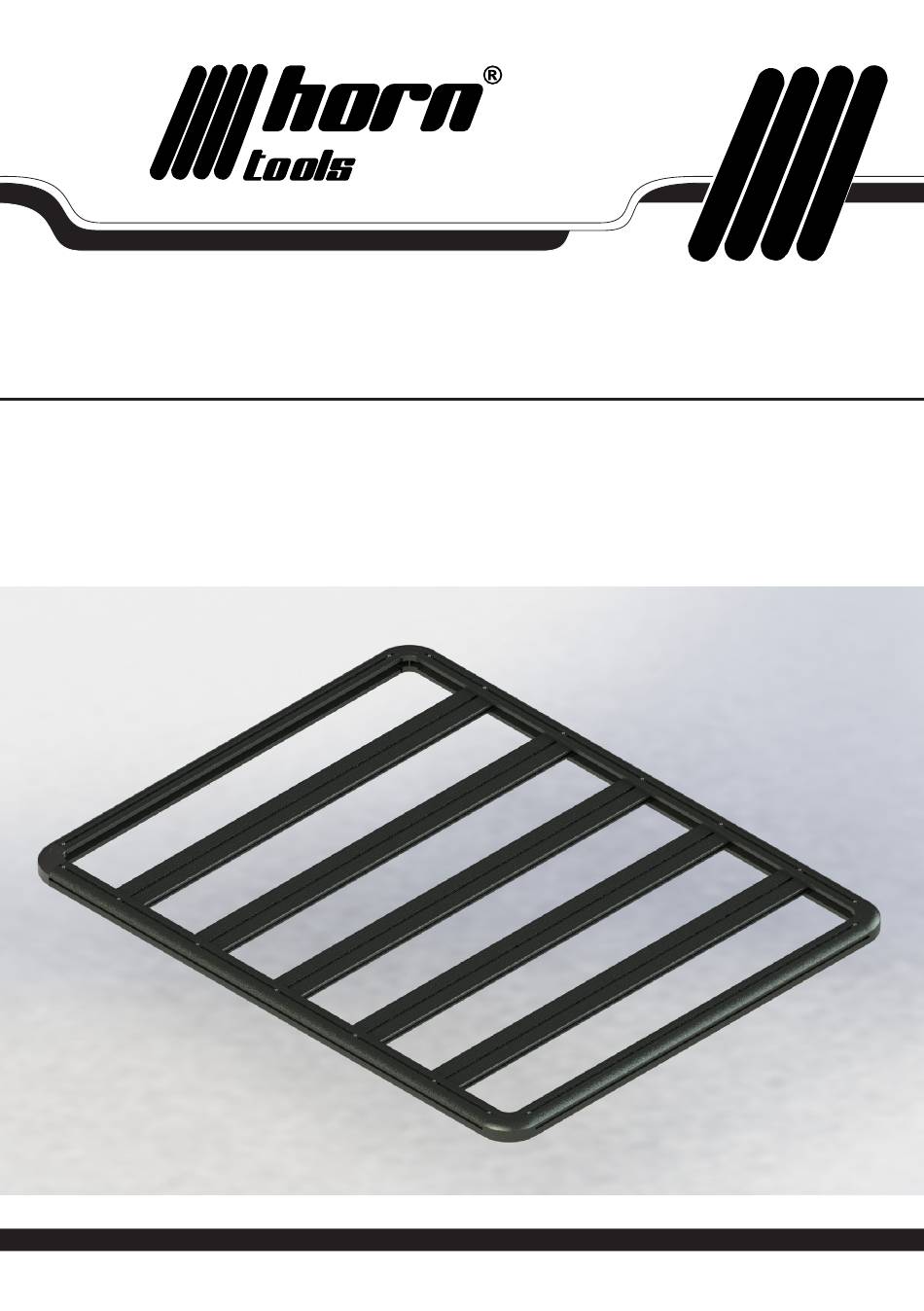

für Dachträger ExRoof Grundträger 1700x1350x49mm Alu schwarz
for roof rack ExRoof 1700x1350x49mm aluminium black
Modell
| Model
HBRRF1714
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 120 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 120 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools ExRoof HBRRF1714
Summary of Contents for Horn Tools ExRoof HBRRF1714
- Page 1 Einbauanleitung | Mounting instructions für Dachträger ExRoof Grundträger 1700x1350x49mm Alu schwarz for roof rack ExRoof 1700x1350x49mm aluminium black Modell | Model HBRRF1714 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 120 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 120 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
-
Page 4: Stückliste | Partlist
Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Querträger 1303mm HBRRF1714_001 Cross member 1303mm Rahmen vorne/hinten 1165mm HBRRF1714_002 Frame front/back 1165mm Rahmen links / rechts 1513mm HBRRF1714_003 Frame left / right 1513mm Eckstück HEXEDGE01 corner... - Page 5 Rahmenstück mit Eckstück zusammenbauen | Bolt together the front frame piece with a corner Zuerst wird der Artikel HBRRF1714_002 (Rahmen vorne/hinten) mit einem Eckstück HEXEDGE01 mithilfe eines Nutenstein und einer Scheibe, welche von der Seite in das Profil eingeschoben werden, mit einer Schraube fixiert.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Rahmenhälfte zusammenbauen | Put together the half frame Nun den Artikel HBRRF1714_003 (Rahmen links/rechts) mit dem Eckstück HEXEDGE01, wie in Abb.02 gezeigt, verschrauben. Now connect HBRRF1714_003 with the corner piece like shown in Abb.02. Abb.02 Eckstück mit HBRRF1714_003 (Rahmen links/rechts) verbunden / corners connected with HBRRF1714_003...
- Page 7 Querstreben einsetzten / insertion of the cross member struts Abb.03 Grundträger fertigstellen | final assembly oft he roofrack Das fehlende Seitenteil und das Heckteil wie in den Schritten 1 & 2 einsetzten und fixieren. Achte darauf, dass die Ecken im rechten Winkel sind und die Spalte an den Ecken so klein als möglich sind. Schrauben anhand der Drehmomenttabelle auf der letzten Seite dieser Anleitung festziehen.
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Abb.04 Dachträger zusammengebaut / roofrack assembled Tragkraft/ load capacity: 300 kg statisch/ static – 100 kg dynamisch/ dynamic* *Die dynamische Belastbarkeit ist nicht die Freigabe des Herstellers. Die Belastbarkeit des Herstellers darf nicht überschritten werden. Die statische Last gibt die Ladekapazität im Stillstand an.
- Page 9 Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29 1,71 1,02 1,37 M 5x0,80 2,79 10,9 M 6x1,00 2,96 3,94 13,2 15,4 10,0 15,0 18,0 M 8x1,25 5,42 7,23 16,5...
- Page 10 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
