Einbauanleitung
| Mounting instructions
für Unterfahrschutz Verteilergetriebe für ISUZU Dmax ab Bj. 2021 -
for transfer case skid plate ISUZU Dmax from year 2021 -
Modell
| Model
HISDMSPTC01
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 30 Minuten
Dieser Unterfahrschutz kann nur montiert werden wenn der Getriebeschutz HISDMSPTRA01 bereits montiert ist.
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 30 minutes
This plate can only be attached if the transmission skid plate HISDMSPTRA01 is already installed!
w w w . h o r n t o o l s . c o m
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Horn Tools HISDMSPTC01
Summary of Contents for Horn Tools HISDMSPTC01
- Page 1 ISUZU Dmax from year 2021 - Modell | Model HISDMSPTC01 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 30 Minuten Dieser Unterfahrschutz kann nur montiert werden wenn der Getriebeschutz HISDMSPTRA01 bereits montiert ist.
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact us. ►...
-
Page 3: Stückliste | Partlist

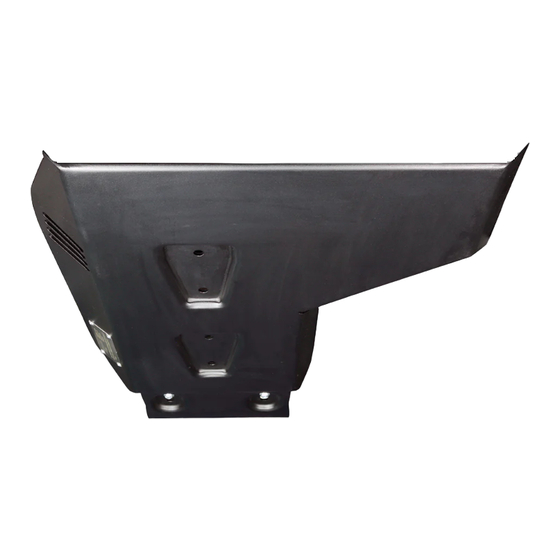

Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Verteilergetriebe Schutz / HISDMSPTC01 transfer case skid plate Schraubplatte / boltplate HISDMSPTC01_bracket Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Norm Anzahl article size length head surface finish standard qty. - Page 4 Technische Änderungen vorbehalten / technical changes reserved Originale Schutzplatte demontieren | detach OEM skid plate Abb.01 Originale Schutzplatte vom Verteilergetriebe / OEM skid plate of the transfer case Wie im Bild oben die gezeigte Platte demontieren. / Demount the above shown plate. Datum / date: 14.12.2021 Seite / page:...
- Page 5 Schraubplatten positionieren | position the bolt plates M8x55 Abb.02 Schraubplatte am FZG montiert / boltplate mounted Die Schraubplatte, wie in Abb. 01 gezeigt, am Rahmen befestigen. Achte beim Festziehen der Muttern am U – Bügel darauf dass du diesen nicht verbiegst! Diese beiden Muttern werden nicht mit dem Drehmoment auf der letzten Seite festgezogen.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Unterfahrschutzplatte anbringen | skidplate installation Abb.03 Unterfahrschutz eingebaut / Skidplate installed Datum / date: 14.12.2021 Seite / page:...
- Page 7 Schraube die Platte mit den M8x20mm Linsenkopfschrauben vorne durch den Getriebeschutz fest. Dann auf der hinteren Seite ebenfalls mit M8x20mm Linsenkopfschrauben befestigen. Schrauben mit dem Drehmoment auf der letzten Seite dieser Anleitung festziehen. Attach the skidplate using the M8x20mm lens head bolts. Torque the bolts in addition to the torque diagram on the last page of this manual.
