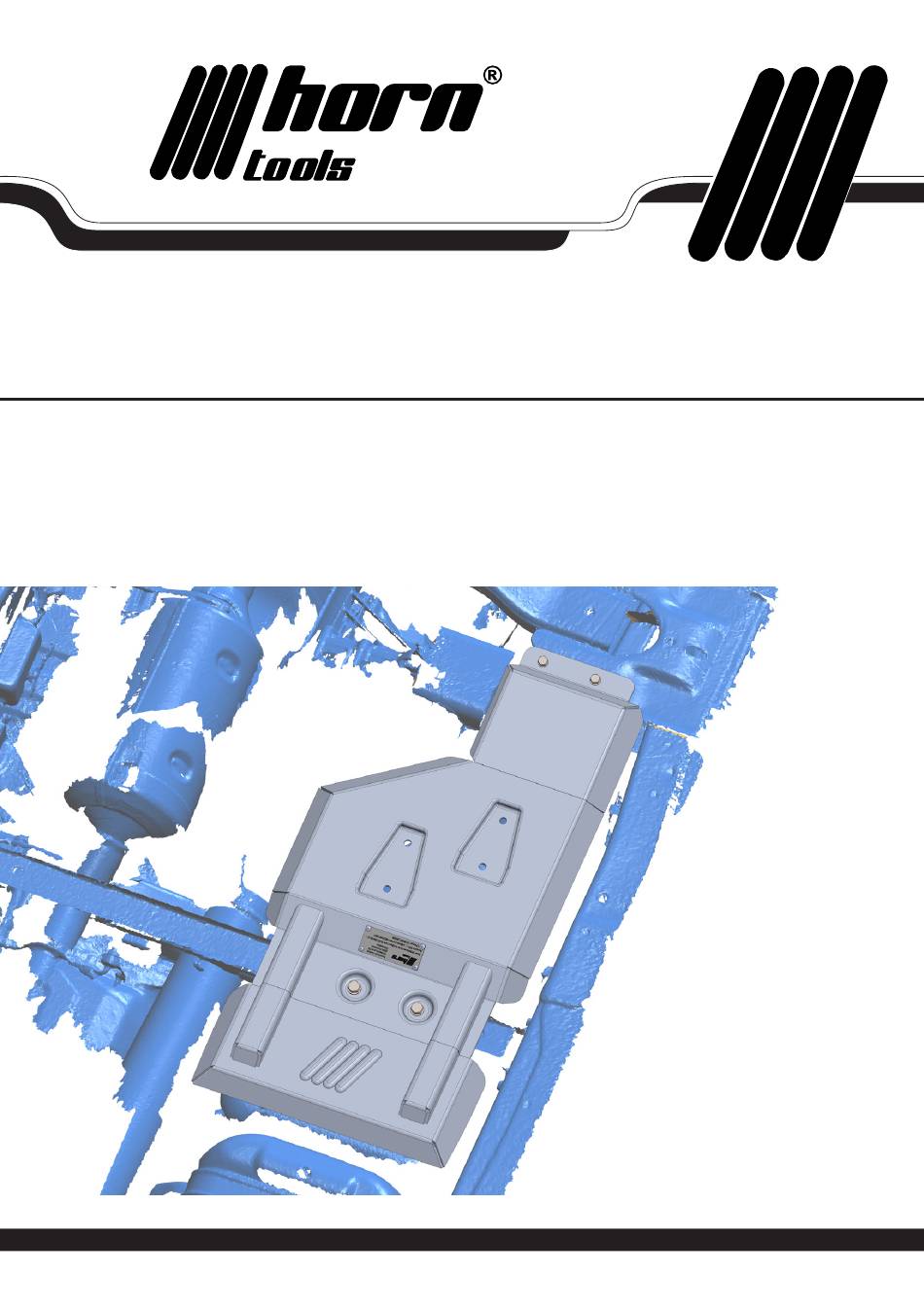

Einbauanleitung
| Mounting instructions
für Unterfahrschutz Ad Blue Tank für ISUZU Dmax ab Bj. 2021 -
for ad blue tank skid plate ISUZU Dmax from year 2021 -
Modell
| Model
HISDMSPAB01
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 30 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 30 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools HISDMSPAB01
Summary of Contents for Horn Tools HISDMSPAB01
- Page 1 ISUZU Dmax from year 2021 - Modell | Model HISDMSPAB01 Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 30 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 30 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
-
Page 3: Stückliste | Partlist
Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Ad Blue Tank Schutz / ad HISDMSPAB01 blue tank skid plate Schraubplatte / boltplate HISDMSPAB01_bracket Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Norm Anzahl article size length... - Page 4 Technische Änderungen vorbehalten / technical changes reserved Originalen Unterfahrschutz abbauen | detach the OEM skid plate Abb.01 Originaler Schutz / OEM ad blue skid plate Beginne indem du den originalen Schutz demontierst (roter Pfeil in Abb.01). Das kleine Blech über der Platte wird wiederverwendet! Start by detaching the OEM skid plate (red arrow in Abb.01).
- Page 5 Unterfahrschutz montieren | attach the skid plate Einbausituation / skidplate mounted Abb.02 Den Unterfahrschutz vorne mit den M8x35mm Schrauben in die Schraubplatte befestigen. Wichtig, über dem Rahmen aber unter der Schraubplatte wird die originale Halteplatte des Ad Blue Tanks mitgeklemmt! Hinten mit den M8x25mm am Rahmen befestigen.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls nachziehen. Periodically check that the bolts are torqued down properly, if needed re torque. Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9...
- Page 7 Notizen | Notes Datum / date: 16.12.2021 Seite / page:...
- Page 8 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
