Einbauanleitung
| Mounting instructions

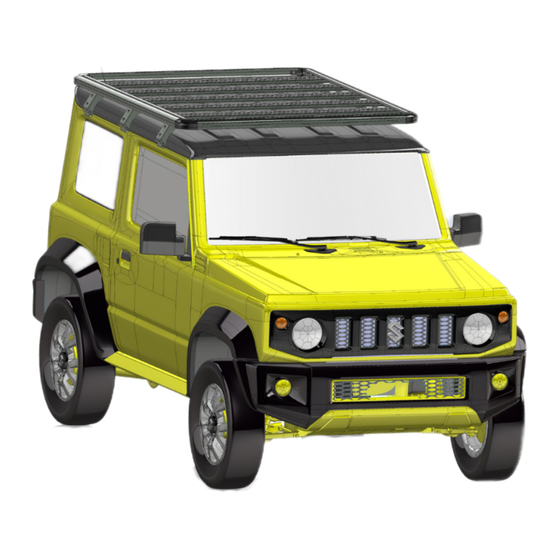

für Dachträgerfuss Suzuki Jimny GJ Bj. 2018 -
for roof rack mounting feet Suzuki Jimny GJ year: 2018 -
Modell
| Model
HJIMRR02FIT
Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast!
Montagezeit: ca. 120 Minuten
Read this manual complete, do not start the installation until you fully understood the manual!
Installation duration: approximate 120 minutes
w w w . h o r n t o o l s . c o m
Advertisement
Related Manuals for Horn Tools HJIMRR02FIT
Summary of Contents for Horn Tools HJIMRR02FIT
- Page 1 Suzuki Jimny GJ year: 2018 - Modell | Model HJIMRR02FIT Beginne erst dann mit dem Einbau wenn du diese Anleitung komplett gelesen und verstanden hast! Montagezeit: ca. 120 Minuten Read this manual complete, do not start the installation until you fully understood the manual! Installation duration: approximate 120 minutes w w w .
- Page 2 Technische Änderungen vorbehalten / technical changes reserved Allgemeine Hinweise | universal notes ► Fragen / questions Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. If you have further questions regarding the mounting or the useage of your horntools product feel free to contact ►...
- Page 3 Dachträger DO‘s and DONT‘s | Roof Rack DO‘s and Dont‘s festzurren/fix km/h festzurren/fix Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger und das Canopy bewegen sich während der Fahrt unabhängig voneinander, das kann zu Schäden an Ladung und Gurten führen! Daher die Ladung nur auf dem Dachträger befestigen, auf dem Canopy lediglich auflegen.
-
Page 4: Stückliste | Partlist
Technische Änderungen vorbehalten / technical changes reserved Stückliste | partlist Anzahl Bild Zeichnungsnummer Beschreibung quantity image drawing number description Haltefuß / mounting bracket HJIMRR02FIT_bracket Deflektor / deflector HJIMRR02FIT_deflector Schraubenliste | boltlist Artikel Größe Länge Kopfform Oberfläche Norm Anzahl article size length head surface finish... - Page 5 Montagefüße am Dachträger verschrauben | bolt brackets to the roof rack Beginne in dem du die sechs Montagefüße auf dem Dachträger anbringst. Verwende dazu die Nutensteine zum Eindrehen und die M8x16mm Schrauben. Ziehe die Schrauben noch nicht ganz an, sodass sich die Montagefüße noch verschieben lassen.
- Page 6 Technische Änderungen vorbehalten / technical changes reserved Montagefüße | mounting feet Fahrzeuge mit Kantenschutz über Dachreling | cars with protection strip over roof railing Kantenschutz montiert / protection strip in place Abb.02 Wenn Dein Fahrzeug mit dem in Abb.02 gezeigten Kantenschutz ausgestattet ist muss dieser demontiert werden! Dazu Endkappen abnehmen (Abb.02: B), mit Schraubendreher Kantenschutz vorsichtig aushebeln und abziehen (Abb.03.).
- Page 7 Maße am Fahrzeugdach / measurements on the cabin Abb.04 Nimm die Maße am Fahrzeug aus Abb.04 und stelle den Abstand zwischen den Haltefüßen entsprechend ein damit das beim aufsetzten dann passt. Take the measurements from Abb.04 and adjust the spacing between the mounting brackets so that they fit when the roofrack is lifted over the car.
- Page 8 Technische Änderungen vorbehalten / technical changes reserved Dachträger montiert, roof rack mounted Abb.05 Nun kann der Dachträger aufgesetzt, ausgerichtet und über die Klemmplättchen befestigt werden. Alle Schrauben gemäß der Drehmomenttabelle auf der letzten Seite dieser Anleitung festziehen. Now the roofrack can be set on the cars roof, get adjusted and get clamped with the mounting brackets. Torque down all bolts in addition to the torque diagram on the last page of this manual.
- Page 9 Deflektor anbringen | attachment of the deflector Sollte der Dachträger schon zusammengebaut sein muss die vorderste Querstrebe nach vorne ausgebaut werden Abb. 06. If the roof rack is already assembled detach the frontmost cross member like shown in Abb.06. Abb.06 Ggf.
- Page 10 Technische Änderungen vorbehalten / technical changes reserved Abb.07 Nutensteine einschieben / insertion oft he slot nuts Die 5 großen Nutensteine ins Profil einschieben und den Deflektor mit M8x12mm Schrauben befestigen (Abb. 07). Insert the 5 big slot nuts, then attach the deflector using the M8x12mm bolts (Abb.07). Abb.08 Deflektor montiert / deflector attached Datum / date:...
- Page 11 Prüfe periodisch den korrekten Halt aller Schrauben, gegebenenfalls nachziehen. Periodically check that the bolts are torqued down properly, if needed re torque. Drehmomenttabelle | torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeits- 10.9 12.9 10.9 12.9 klasse M 4x0,70 1,29...
- Page 12 horntools GmbH Wallenmahd 23 . 6850 Dornbirn . AUSTRIA email: office@horntools.com UID: ATU65090439 w w w . h o r n t o o l s . c o m...
