DCマルチ・チャンネル
直流電子負荷装置
IT8700シリーズ ユーザーマニュアル
Model: IT8722/IT8723/IT8731/IT8732/IT8733/
IT8722B/IT8732B/IT8733B/
IT8722P/IT8723P/IT8731P/IT8732P/IT8733P/
IT8722BP/IT8732BP/IT8733BP/
IT8702/IT8703/IT8701P/IT8702P/IT8703P
Version: 4.4

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IT8722 and is the answer not in the manual?

Questions and answers

Related Manuals for ITech IT8722

Summary of Contents for ITech IT8722

  • Page 1 DCマルチ・チャンネル 直流電子負荷装置 IT8700シリーズ ユーザーマニュアル Model: IT8722/IT8723/IT8731/IT8732/IT8733/ IT8722B/IT8732B/IT8733B/ IT8722P/IT8723P/IT8731P/IT8732P/IT8733P/ IT8722BP/IT8732BP/IT8733BP/ IT8702/IT8703/IT8701P/IT8702P/IT8703P Version: 4.4...
  • Page 2 Notices Warranty Safety Notices © Itech Electronic, Co., Ltd. 2021 The materials contained in this No part of this manual may be document are provided “as is”, and reproduced in any form or by any means (including electronic storage and...

  • Page 3: Limitation Of Warranty

    Warranty ITECH warrants that the product will be free from defects in material and workmanship under normal use for a period of one (1) year from the date of delivery (except those described in the Limitation of Warranty below).

  • Page 4: Safety Precautions

    Failure to comply with these precautions or specific warnings elsewhere in this manual will constitute a default under safety standards of design, manufacture and intended use of the instrument. ITECH assumes no liability for the customer’s failure to comply with these precautions.

  • Page 5: Environmental Conditions

    2002/96/EC Waste Electrical and Electronic Equipment (WEEE) Directive This product complies with the WEEE Directive (2002/96/EC) marking requirement. This affix product label indicates that you must not discard the electrical/electronic product in domestic household waste. Product Category Copyright © Itech Electronic Co., Ltd.
  • Page 6 With reference to the equipment classifications described in the Annex I of the WEEE Directive, this instrument is classified as a “Monitoring and Control Instrument”. To return this unwanted instrument, contact your nearest ITECH office. Copyright © Itech Electronic Co., Ltd.

  • Page 7: Compliance Information

    Connection of the instrument to a test object may produce radiations beyond the specified limit. Use high-performance shielded interface cable to ensure conformity with the EMC standards listed above. Safety Standard IEC 61010-1:2010/ EN 61010-1:2010 Copyright © Itech Electronic Co., Ltd.

  • Page 8: Table Of Contents

    4.2 PCコントロール接続 …............................36 4.3 動作モード…………..............................36 4.3.1 定電流(CC)モード …………… ........................37 4.3.2 定抵抗（CR）モード………………......................38 4.3.3 定電圧（CV）モード …………........................38 4.3.4 コンスタントパワー（CW）モード ........................39 4.3.5 複合動作モード ………………........................40 4.3.6 オペレーション ............................41 4.4 トランジェント動作 …............................42 4.4.1 連続運転……….............................43 4.4.2 パルス運転..............................43 4.4.3 トグル 運転..............................43 4.4.4 A/Bトランジェント動作 …...........................44 Copyright © Itech Electronic Co., Ltd.
  • Page 9 ...........................79 イ ン タ ー フ ェ ー ス 6.3 GPIB (Only for IT8700(G) series) ....................79 イ ンターフェ ース 6.4 USB ............................79 イ ン タ ー フ ェ ー ス 付録………................................80 赤と黒のテストケーブルの仕様 …..………........................80 Copyright © Itech Electronic Co., Ltd.

  • Page 10: 第1章 点検・設置

    求めの販売店にご連絡ください。 パッケージの内容は以下の通りです。 Item Model Remarks The IT8700 シリーズ: IT8722/IT8723/IT8731/IT8732/IT8733/ IT8722B/IT8732B/IT8733B/IT8722P/I 電子負荷 IT8700 series T8723P/IT8731P/IT8732P/IT8733P/IT 8722BP/IT8732BP/IT8733BP/IT8702/I T8703/IT8701P/IT8702P/IT8703P 電源コードは、その地域で使用されてい るコンセントの仕様に合わせてお選びく IT-E171/IT-E172 電源コード ださい。詳しくは「電源コードの接続」をご 覧ください。. IT-E173/IT-E174 納品前の機器の合格書です。 工場出荷時の テストレポート NOTE パッケージとその関連内容物を安全な場所に保管してください。保証サービスまたは修理のた めに機器を返却する場合は、指定された梱包条件を満たす必要があります。 1.2 設置サイズの紹介 本機は、風通しの良い、合理的な大きさの空間に設置する必要があります。 電子機 器の負荷の大きさに応じて、適切な設置場所を選択してください。 Copyright © Itech Electronic Co., Ltd.
  • Page 11 Inspection and Installation IT8701P メインフレームサイズ 寸法詳細図 Copyright © Itech Electronic Co., Ltd.
  • Page 12 Inspection and Installation IT8702 メインフレームサイズ 寸法詳細図 Copyright © Itech Electronic Co., Ltd.
  • Page 13 Inspection and Installation IT8703 メインフレームサイズ 寸法詳細図 Copyright © Itech Electronic Co., Ltd.
  • Page 14 Inspection and Installation IT8702P メインフレームサイズ 寸法詳細図 Copyright © Itech Electronic Co., Ltd.
  • Page 15 Inspection and Installation IT8722/IT8723/IT8722Bモジュール 寸法詳細図 Copyright © Itech Electronic Co., Ltd.
  • Page 16 Inspection and Installation IT8731/IT8732/IT8733/IT8732B/IT8733Bモジュール 寸法詳細図 Copyright © Itech Electronic Co., Ltd.

  • Page 17: モジュールの取り付け

    Inspection and Installation IT8722P/IT8723P/IT8731P/IT8732P/IT8733P/IT8722BP/IT8732BP/IT8733BPモジュール 寸法詳細図 1.3 モジュールのインストール IT8701P本体には2つの負荷モジュールを、IT8702/IT8702P本体には4つの負荷モ ジュールを搭載することができます。装着するモジュールがすべてダブルチャンネルの 場合、負荷は最大で8チャンネルになります。負荷モジュールは、メインフレームに任 意の順序で取り付けることができます。 IT8703/IT8703Pの拡張フレームにも、4つの 負荷モジュールを搭載することができます。拡張フレームの取り付け手順は、単一のメ インフレームと同じで、ドライバーが必要なだけです。 インストール手順: 電源スイッチを切り、110V/220Vの電源コードを外します。 Copyright © Itech Electronic Co., Ltd.

  • Page 18: チャンネル番号

    Inspection and Installation メインフレーム周辺の梱包材を取り除く. 図1-1のように、モジュールをスロットに押し込みます. ドライバーでモジュールを固定します.ネジの位置はマシンフレームの上下左右 にあります. 他のモジュールを1つずつインストールする. Module Mainframe 図1-1 モジュールの設置 NOTE 静電気はモジュールを損傷します。モジュールの設置は、標準的な静電防止の操作スタイル に従って行ってください。回路基板やコネクタに触れないようにしてください。. 1.3.1チャンネル番号 IT8700の場合、すべてのモジュールのチャンネル番号は、メインフレームの右側に対する モジュールの位置によって決定されます。IT8702では、チャンネル数は8となり、第1、第2 チャンネルは常にメインフレームの右隣、第7、第8チャンネルは常にメインフレームの左隣 となります。占有されていない場所でも、ロードチャンネル数は固定です。負荷モジュール には1つまたは2つのチャンネルがあります。1チャンネルモデルのチャンネル番号は、ス ロットの位置に応じて右から左に向かって以下のようになります。1番目のチャンネル、3番 目のチャンネル、5番目のチャンネル..IT8722のようなデュアルチャネルのモジュールで は、チャネル番号は次のようになります。 IT8722のようなデュアルチャネルのモジュール の場合、チャネル番号は、1番目と2番目のチャネル、3番目と4番目のチャネル、5番目と6 番目のチャネル...となります。IT8701P/IT8702PメインフレームとIT8703/IT8703P拡張メイ ンフレームも同じように理解できます。 図1-2 チャンネル番号分布 Copyright © Itech Electronic Co., Ltd.

  • Page 19: メインフレームの設置

     IT8732BP, IT8733P, IT8733BPのシングルチャネルモジュールと、IT8722P, IT8723P, IT8722BPのダブルチャネルモジュールがあります。IT8722P, IT8723P, IT8722BPは、必要に応じてIT8701P, IT8702Pメインフレームまた はIT8703P拡張フレームに取り付けることができます。. 図1-3 シングルチャンネルモジュール4台設置時のチャンネル番号順 1.4 メインフレームのインストール IT8700シリーズの電子負荷の動作温度は0～40℃です。ファンは、上面と側面から 空気を吸い込み、背面から排気することで電子負荷を冷却します。電子負荷は、十 分な空気循環のために、側面と背面に十分なスペースを確保できる場所に設置する 必要があります。ベンチで動作させるための最小のクリアランスは、上面に3cmです。 キャビネットにラジエーターファンがある場合は、負荷の空気循環が制限されるため、 キャビネットファンの近くに負荷を設置しないでください。キャビネット内の電子機器 の上に機器を設置する場合は、ユニットの上にフィラーパネルを使用して、十分な空 気循環を確保してください。 IT8701P/IT8702/IT8703/IT8702P/IT8703Pには付属品がなく、それぞれ耳のネジ 穴から19インチのサポートに直接取り付けることができます。. NOTE ロードの後部にあるファンの排気口を塞がないでください。机の上で使用する場合は、機器の底面 に空気が循環するようなスペースを確保してください。 1.5 電源コードの接続 本機の電源スイッチがオフになっていることを確認してから、電源コードを接続してく ださい。 AC電源入力レベル IT8700シリーズの電子負荷は、110V/220VのAC入力に対応しています。AC電源を供給する 前に、ACレベルの設定に注意してください。(ACラインスイッチは本体背面にあります。) Copyright © Itech Electronic Co., Ltd.
  • Page 20 背 面 の ラ ベ ル （ 図 1-4 参 照 ） に 記 載 さ れ て い る よ う に 、 こ の 負 荷 は 110/220V±10%AC入力で動作します。ラベルに記載されているデフォルト値が使 用地域のものと一致しない場合は、ブラックキーを切り替えて入力ライン電圧を選択 し、電源コードを挿入してください。以下のように正しい線間電圧を選択してください。 NOTE 電圧が変化しても、ヒューズを交換する必要はありません。ヒューズは、任意の設定電圧で電 子負荷を保護することができます。 220V 110V 切り替えキー 図1-4 入力電圧切替キー 電源コードの種類 電源コードの仕様は以下の通りで、ご使用になる地域の電圧に合ったものをお選び ください。購入した機器に同梱されている電源コードが電圧に合わない場合は、販売 店またはメーカーに連絡して変更してください。 China Europe England United States & Canada IT-E171 IT-E173 IT-E174 IT-E172 図1-5 電源コードの種類 AC入力の接続 電源入力端子に電源コードを接続する. 図1-6 AC入力の接続 Copyright © Itech Electronic Co., Ltd.

  • Page 21: 被試験機器の接続

    Inspection and Installation 1.6 被測定機器の接続 本機は、電子負荷とDUTの間の2つの接続方法に対応しています。ローカル測定と リモートセンシング. ローカル測定：機器が感知する電圧は、機器の入力端子の電圧である.  リモートセンシング：機器が感知した電圧は、テスト中のリモート端子の電圧であ  る. DUTの接続（ローカル測定) ローカルセンシングの接続図と手順は以下の通りです: フロントパネル端子配線  DUTを接続する前に、本体の電源がオフになっていることを確認してくださ い. 入力端子を緩め、赤と黒のテストケーブルを入力端子に接続します。再度、 端子を締める. 赤と黒のケーブルの反対側をDUTに直接接続する. Note IT8731P/IT8732P/IT8732BP/IT8733P/IT8733BP/IT8722P/IT8723P/IT8722BPモジュール は、フロントパネルの端子配線に対応しています。. リアパネル端子配線  (シングルチャンネルモジュール) (ダブルチャンネルモジュール) Copyright © Itech Electronic Co., Ltd.
  • Page 22 赤と黒のケーブルの反対側をDUTに直接接続する. DUTの接続（リモートセンシング) 負荷がCV、CVまたはCRモードの場合、リード線の長さが比較的長いか、負荷の調 整が重要であるか、または負荷が高電流を消費する場合、負荷と被測定物の間に 接続されたリード線に電圧降下があり、測定の精度に影響を与えるため、センス接 続を適用することができます。図3-10は、リモートセンス動作のためのモジュールと デバイス間の典型的な接続を示しています。 リモートセンシング。Sense+とSense-は、リモートセンシングの入力です。リモートセ ンシングは、負荷のリード線における不可避の電圧降下の影響を排除し、負荷が ソースの出力端子で直接調整されることにより、より高い精度を実現します。コンフィ グメニューでリモートセンス機能を有効にしてから、リモートセンスラインを接続する 必要があります。モジュールのフロントパネルには "sense "と表示されている. シングルチャンネルモジュールを例にとると、入力コネクタは2つあります。1つは負荷入 力測定端子、もう1つはVsense測定端子です. Note Vsenseコネクタのプラス端子の電位がマイナス端子よりも高いこと. リモートセンシングの接続図と手順は以下の通りです: フロントパネル端子配線  DUTを接続する前に、本体の電源がオフになっていることを確認してくださ い. リモートセンス端子と被測定機器の接続には、ツイストペアケーブルを使用 する. 入力端子のねじをゆるめ、赤と黒のテストケーブルを入力端子に接続しま す。再度、ネジを締める. リモートセンスケーブルのもう一方の端と、赤と黒のケーブルをDUTに接続 する. Note IT8731P/IT8732P/IT8732BP/IT8733P/IT8733BP/IT8722P/IT8723P/IT8722BPモジュール は、フロントパネルの端子配線に対応しています。. リアパネル端子配線  Copyright © Itech Electronic Co., Ltd.
  • Page 23 Inspection and Installation (シングルチャンネルモジュール) (ダブルチャンネルモジュール) DUTを接続する前に、本体の電源がオフになっていることを確認してくださ い. 入力端子のカバーを外す. 入力端子のねじをゆるめ、赤と黒のテストケーブルを入力端子に接続しま す。再度、ネジを締める. リモートセンス端子と被測定機器との接続には、アーマード・ツイストペア ケーブルを使用します。リモートセンス端子と被試験機器の接続には、アー マードツイストペアケーブルを使用します. 端子カバーを取り付け、リモートセンスケーブルの反対側、赤と黒のケーブ ルは外に出しておく. リモートセンスケーブルのもう一方の端と、赤と黒のケーブルをDUTに接続 する. Note 安全のために、電子負荷と被測定物の間の負荷線は、短絡出力電流を流しても過熱しない程 度の重さにすること. 感電防止のため、配線後は必ず端子カバーを正しく取り付けてください。各端子には30Aまでの電流 を流すことができますが、入力電流が30A以上の場合は二重端子接続が必要です。(二重端子接続 とは上の写真のことです。) 並列接続 並列接続は、同一モデルのモジュール間に適用して電流と電力消費を増加させるこ とができますが、異なるモジュール間に適用することはできません。 CC/CRモードで はモジュールを並列接続できますが、CVモードではできません。各モジュールは、プ ログラムされている電力を消費します。例えば、並列化された後、2つのシングルチャ ンネルモジュール（80V/40A/300W）は、最大80V/80A/600Wを消費することができま す。次の図1-7は、2つの同じモデルを並列に接続して電力消費量を増加させた例で す。 Copyright © Itech Electronic Co., Ltd.
  • Page 24 Inspection and Installation 図1-7 モジュール並列接続 Copyright © Itech Electronic Co., Ltd.

  • Page 25: 第2章 クイックスタート

     Ether Net/USB/RS232通信インターフェース内蔵 逆転防止アラーム機能対応  *1 Only IT8700P have *2 IT8700 only supports CC, CV, CR, CW operation mode Model Voltage Current Power Channel IT8731 200W IT8732 400W IT8733 120A 600W IT8732B 500V 300W Copyright © Itech Electronic Co., Ltd.

  • Page 26: はじめに

    フレームでは最大8チャンネル、IT8703/IT8703Pメインフレームで拡張すると最大16 チ ャ ン ネ ル に な り ま す 。 す べ て の パ ネ ル 操 作 と プ ロ グ ラ ミ ン グ は 、 IT8702/IT8701P/IT8702Pのメインパネルでも行われます。 1つのモジュールには1つまたは2つのチャンネルがあり、各モジュールはスロットの 位置に応じて独自のチャンネル番号を持ちます。IT8702メインフレームの場合, Copyright © Itech Electronic Co., Ltd.

  • Page 27: フロントパネルの紹介

    モジュールの特徴 動作機能：定電流（CC）、定抵抗（CR）、定電圧（CV）、定電力（CW）  ダイナミックモードでの電流の立ち上がり、立ち下がりを設定することができます。  ダイナミックモード：最大25KHZ.  電圧測定分解能：0.1mV、電流測定分解能0.01mA（10 uA）、測定速度は50KHZ.  リモートセンス機能付き.  短絡機能.  記憶容量：101セット、お客様の設定パラメータの保存に使用.  リストモード：リストファイルをCCモードで編集することができます。リストのステッ  プ数。 リストステップ数：2～84、各ステップ時間：0.000020～3600s.7つのリスト ファイルを保存できます. オートテスト機能、最大10個のテストファイルまたは100個のテスト項目.  2.3 フロントパネルの紹介 フロントパネルには、メインパネルとモジュールパネルの2つの部分があります。 図 2-1を参照してください。メイン・パネルとモジュール・パネルのキーの機能を以下に紹 介します。. メインフレーム ﾓｼﾞｭｰﾙ 図2-1 IT8700のフロントパネル (IT8702Pの例) Copyright © Itech Electronic Co., Ltd.

  • Page 28: リアパネルの説明

    ここでは、リアパネルの端子やインターフェースの位置を紹介します。 詳細は図2-2 を参照してください。 図2-2 IT8700のリアパネル(IT8702の例) 電流モニタ端子 リモートセンスおよび外部入力制御端子 デジタルI/O、VF出力信号端子 電源入力ソケット(ヒューズ内蔵) 拡張モジュール・インターフェース USB通信ケーブルインターフェース 入力電圧レベル切替（110V/220V） トリガー入出力およびON/OFF入出力インターフェース ネットワークインターフェース 10. 9ピンCOMポートインターフェイスコネクタ（RS232通信ケーブルインターフェイス） 11. 9ピンCOMシリアルポートコネクタ（拡張キーボードインターフェース ） 12. GPIBインターフェース(IT8700(G)シリーズのみ). 13. モジュールのプラス入力端子（モジュールが2チャンネルの場合、プラス端子とマイ ナス端子が1つずつあります. 14. モジュールのプラス入力端子（モジュールが2チャンネルの場合、プラス端子とマイ ナス端子が1つずつあります. 15. モジュールのマイナス入力端子（モジュールが2チャンネルの場合、プラス端子とマ イナス端子が1つずつあります. 2.5 パワーオンセルフテスト テストに成功すると、本機が工場出荷時の仕様を満たしており、良好な操作が可能 であることを示します。操作する前に、安全に関する指示を十分に理解していること を確認してください。 Copyright © Itech Electronic Co., Ltd.
  • Page 29 Such as：CH01 CV OFF Vdc=0.0000V Adc=0.0000A Wdc= 0.00W 例外処理 電子負荷が正常に起動しない場合は、以下の手順を参考にして、確認と対策を行っ てください。 電力線が正しく接続されているかどうかを確認し、電子負荷に電力が供給されて いるかどうかを確認します.電源ラインの正しい配線⇒2電源線の配線が間違っ ている⇒電源線を再接続し、例外が解除されているか確認する. 電源が入っているかどうかを確認してください。 [ Power ] キーが “ ” ON “ の状態になっています。 Yes⇒3 Ｎｏ⇒「電源」キーで電源を入れ、例 外が解除されているか確認してください。. 電子負荷の設定電源電圧が電源電圧より大きいかどうか。電源電圧より大きい かを確認してください。設定された電源電圧が220Vで、電源電圧が110Vの場合、 電子負荷は起動できません。. 電子ヒューズのヒューズが切れていないか確認する. そうであれば、ヒューズを交換してください。 詳しい手順: 1) 電源線を引き抜き、電源線ジャックのヒューズボックスを小さなドライバーで 取り出します。小さなドライバーで 下図のように. Copyright © Itech Electronic Co., Ltd.
  • Page 30 Fuse specification Fuse specification Model (110VAC) (220VAC) IT8701P T5A 250V T2.5A 250V IT8702 T5A 250V T2.5A 250V IT8702P T5A 250V T2.5A 250V IT8703 T5A 250V T2.5A 250V IT8703P T5A 250V T2.5A 250V 3) 交換後は、以下のようにヒューズボックスを元の位置に戻します. Copyright © Itech Electronic Co., Ltd.

  • Page 31: 第3章 パネル機能紹介

    Panel function introduction 第3章 パネル機能の紹介 この章では、主にフロントパネルキーの機能と操作について紹介します。 メインフ レームのフロントパネルのキーボード操作、シングル／デュアルチャネルモジュール のキーボード操作、VFD表示について主に説明しています。 3.1 メインフレームの操作 フロントパネルキーは、ローカルモードでのみ有効です。電源を入れると自動的に ローカルモードになり、フロントパネルのキーでチャンネル番号の選択や電圧、電流 などのパラメータを設定することができます。電源を入れ直すと、本体はインストール されているすべてのモジュールを再度スキャンし、最後に電源を切ったときのパラ メータを呼び出すことができます。 3.1.1 メインフレームのキーボード機能紹介 IT8702/IT8701P/IT8702Pのキーボードは同じです。IT8702Pを例にとると、キー ボードの紹介は以下の通りです。 図3-1 IT8702Pメインフレームのフロントパネル 電源スイッチ：電子負荷のON/OFFを行います。110/220Vの電圧に正しく接続し てください。POWERボタンを押すと、すべてのフロントパネルが短時間点灯し、す べてのチャンネルがパワーオンセルフテストを行います。 VFDディスプレイ：POWERキーを押すと、VFDスクリーンが点灯し、本機の BOISソフトウェアのバージョン番号が表示されます。約1秒後に、システムはセ ルフテストを開始し、約1秒後に、負荷のインストールされたモジュールをすべて チェックし、すべてのチャンネルの番号、電圧および電流の測定値を表示します。 以下に紹介する各チャンネルのパラメータ設定・編集の操作は、本体のフロント パネルで行います。 ファンクションキー ： 各キーの機能と具体的な操作方法については以下の通り です。 Description Copyright © Itech Electronic Co., Ltd.
  • Page 32 複合キー+ ～ 数値キー： ～ 数値入力キー： キーを押すと、それぞれ3つのメニューに入ります Shift メニューリストで詳しくご紹介しています 負荷がリモートセンスモードの場合 キーでローカルモードに切り替え可能 キーでパネル Shift Shift キーボードがロックされます, ロ ッ ク を 解 除 す る に は 任意の作業状態を終了す るために使用することができます。 キーはポイントです。 ▲ ▼ キーで上方向に移動し、メニューを選択します キーで下方向 Enter に移動し、メニュー選択します キーで確定します Copyright © Itech Electronic Co., Ltd.

  • Page 33: メニューリスト

    Setup 入力モードの選択 MODE ロードはCCモードで動作 Const Current ロードはCVモードで動作 Const Voltage ロードはCRモードで動作 Const Resistance ロードはCWモードで動作 Const Power CC/CVレンジ切替 CC/CV RANGE High Range Low Range 入力電流/電圧/抵抗/電力値設定 I / V / R / Wset 最大入力電圧値/最大入力電流値設定 Vmax/Amax 最小入力電圧値/最小入力電流値設定 Vmin/Amin Copyright © Itech Electronic Co., Ltd.
  • Page 34 ON TIMER STATE ソフトウェア電流リミット保護値設定 ON TIMER SET メニューEXIT EXIT シーケンス（リスト）機能 LIST モード選択 FUNCTION MODE 固定モード FIXED リストモード LIST リストファイル呼び出し RECALL LIST リストファイル編集 EDIT LIST CCモードでは、リストのハイレンジを編集 HIGH RANGE LOW RANGE CVモードでは、リストのローレンジの編集 メニューEXIT EXIT CR-LED LEDシミュレーション機能（CRモード） 機能を有効にする（CRモードでSetupキー押しVd値設定 Copyright © Itech Electronic Co., Ltd.
  • Page 35 ソフトウェア電力リミット保護延長時間設定 Plimit Delay 電子負荷入力タイマー状態設定 On Timer State 電子負荷入力タイマー設定 On Timer Set メニューEXIT Exit シーケンス機能 LIST モード選択 Function Mode 固定モード Fixed シーケンスモード List シーケンスモード呼出 Recall List シーケンス編集 Edit List メニューEXIT Exit CR-LED LEDシミュレーション機能（CRモード） 機能ON（（CRモードで“setup” キーを押し、Vd値設定） Copyright © Itech Electronic Co., Ltd.
  • Page 36 EXTERNAL Trig:IMM 有効 HOLD GPIBバス・トリガー タイマ・トリガー TIMER トリガー時間 Trigger Timer トリガー時間設定 TRIGGER TIMER SET パソコンと通信インターフェース設定 Communication RS232 <初期値> RS232〈DEFAULT〉 USB TMC-USB488 GPIB GPIB ETHERNET RS232設定 RS232 SET 通信ボーレート設定 Baudrate Set 4800 <Default><初期値> 9600 19200 Copyright © Itech Electronic Co., Ltd.

  • Page 37: チャンネルオプション

    IT8702/IT8701P/IT8702Pフ レ ー ム 本 体 は 各 C H を 切 替 で き 、 以 下 の 三 つ の 操 作 方 法 が あ り ま す 。 本体の  キーを押し、数字キーを押し、各CHを切替します。 Chan キースイッチを押す。 ▲ ▼ Chan  SETUPメニュー時に、数字キーで各CHを切替します。  Copyright © Itech Electronic Co., Ltd.

  • Page 38: 保存と呼び出し

    キーを押し，ＣＨ３構成画面に入ります、 ＶＦＤ画面の〈ＳＹＮＣ ＯＮ ＳＥＴ〉を選択し、 キーを押し，ＯＦＦを選択し Enter Enter キーを押すと，ＣＨ３は同時入力ＯＦＦになります、他のＣＨも同様に設定できます。 3.1.6モジュール・キーボードロック機能 フレーム本体でＣＨを選択し、 キーを押すと、そのＣＨのプロントパネルの Short, Shift Tran, Mode、on/off キーとダイヤルがロックされます。 もう一度 Shift キーを押すと、ロックが解除されます。 3.2 モジュール操作 IT8700のモジュールには、シングル入力モジュールとデュアル入力モジュールの2 種類の入力があります。各モジュールのフロントパネルには、6つのキーとノブがあり ます。以下にモジュールパネルのキーと機能の詳細を紹介します。 3.2.1 シングルチャンネルモジュールパネル Fig 3-2シングルチャンネルモジュールパネル モジュールのパネルビュー ：高輝度VFD デス プレ イ モジュールのパネルキーボード: Copyright © Itech Electronic Co., Ltd.

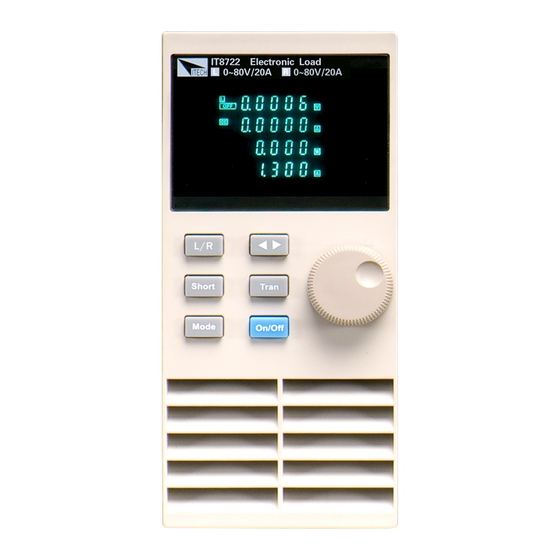

  • Page 39: デュアルチャネルモジュールパネル

    説明 A/Bダイナミック設定値切替 ショートテストの実現、負荷が入力でショートした状態をシミュレート可能 Short 動作モードの切り替え Mode カーソル位置の移動 キーを押して、編集したい位置にカーソルを移動し、ロータリーノブで値を 調整します。 キーを押してトランジェントモードを有効にしてから、 Tran トランジェントモードを選択し Tran A/Bトランジェント動作を行い、トリガー信号を送ってプログラムを実行します。 コントロールモジュールの入力状態: on/off On/Off 設定パラメータの値を変更するためのロータリーノブ モジュールのエアインレット モジュールの前面入力端子 3.2.2デュアルチャネルモジュールパネル デュアルチャンネルモジュールとは、2つのチャンネルを持つモジュールのことです。それぞれ のチャンネルは他のチャンネルと絶縁されています。モジュールのキーボードを設定すると、2 つのチャンネルを制御することができます。左チャンネルがLチャンネル、右チャンネルがR チャンネルとなります。 Fig 3-3デュアルチャネルモジュールフロントパネル モジュールのパネルビュー： 上段はチャンネルLの電圧・電流情報、下段はチャンネ 。 ルRの情報を表示し、作業状態を表示するVFDを強調表示します モジュールのパネルキーボード： キー 説明 Copyright © Itech Electronic Co., Ltd.

  • Page 40: Vfdインジケータの機能説明

    Mode カーソル位置の移動 キーを押して、編集したい位置にカーソルを移動し、 ロータリーノブで値を調整します。 Tran トランジェントモードを選択し、Tranキーを押してトランジェントモードを有効にして から、A/Bトランジェントプログラムを実行し、トリガー信号を送ってプログラムを実 行する コントロールモジュールの入力状態：on/off On/Off 設定パラメータの値を変更するためのロータリーノブ モジュールのエアインレット モジュールの入力端子 3.3 VFDインジケータ機能説明 VFDの全表示機能の詳細な紹介は以下の通りです: 3-4ロードモジュール VFDパネル L/Rは、デュアルチャンネルモジュールの左/右チャンネルのインジケータで、左/右チャ ンネルのパラメータを編集したい場合は、まずチャンネルを選択します。シングルチャン ネルモジュールは常にRを表示します OFFは、モジュールの入力がオフであることを示し、モジュールの入力を有効にすると、 OFFはオフになります. CC、CV、CR、CWはモジュールの4つのワークモードです VFDの表示画面には4行の数字が表示され、1行目には現在の実際の電圧値、2行目に は実際の電流値、3行目には実際の回路の電力値、4行目には設定値が表示され、ユー ザーはA/V/Ω/Wの値を設定することができます Shortは、モジュールが短絡機能を有効にしている場合に点灯します TRANは、モジュールがトランジェント・モードを有効にしているときに点灯します 設定でLISTモードを選択すると、LISTが点灯します。. リモートセンス機能でSENSEが有効になっている. 3.4 8ピンのコントロールコネクタ IT8700電子負荷の背面にある8ピンコネクタ（図3-5）： Copyright © Itech Electronic Co., Ltd.

  • Page 41: 外部トリガーの接続

    3.4.1 外部トリガー接続 トリガーモードには5種類あります: フロントパネル TRIG トリガモード  リアパネルのトリガーモード  BUSトリガモード  タイマートリガーモード  トリガーHOLDモード  フロントパネル TRIG トリガモード フロントパネルトリガモードを選択した場合、まずトリガソースをMANUALに設定し、 押し Trig てパネルトリガモードを開始します。 リアパネルのトリガーモード リアパネルトリガモードを選択する場合、まずトリガソースをEXTERNALに設定し、リアパネル の8ピン端子の1番ピンからトリガ信号を入力します。 外部トリガモードを選択した場合、1番目と8番目はトリガ信号を送信します（低パルスが有 効）、例えば以下の接続図を参照してください: 図は、トリガー信号を生成するための1つの方法を示しています。ボタンを押すと、設定値（電 圧、電流、抵抗など）を変化させるためのトリガを生成します。例えば、トランジェント・モードで はスイッチを、ダイナミック・パルス・モードではパルスを生成します。また、同時に、2番ピンに トリガ信号を出力することができます。. BUSトリガモード バス・トリガ・モードを選択する場合、まずトリガ・ソースをBUSに設定し、電子負荷をGPIBまた はUSB通信インタフェースで接続し、*TRGコマンドを取得すると、電子負荷はトリガ信号を生 成します。 Copyright © Itech Electronic Co., Ltd.

  • Page 42: 外部On/Offコントロール接続

    ON/OFF IN 端子に Low パルスが入力されると、ロードの ON/OFF 状態が反転します。特定 のチャンネルの Sync On Set を ON にすると、図 3-6 の接続でそのチャンネルの ON/OFF 状態を制御することができます。 ON/OFF OUT は，多チャンネル電子負荷の ON/OFF 状態を示します。特定のチャンネルの シンクオンセットがオンで、そのチャンネルの入力状態がオンの場合、4ピンはローレベルを出 力し、そうでない場合はハイレベルを出力します。. 3.5拡張フレーム接続 次のセクションでは、IT8702メインフレームの拡張機能を紹介します。IT8702を例にして、以 下のように紹介します。 図3-7 インタフェースの拡張 このインターフェースは、拡張フレームの接続に使用できます。IT8702は、IT8703との組み合 わせで最大16チャンネルを取ることができます。 IT8701Pは拡張フレームで最大12チャンネル、IT8702PはIT8703Pで最大16チャンネルを取る ことができます。 Copyright © Itech Electronic Co., Ltd.

  • Page 43: リンクの制御

    Figure 3-8 Expand connections 3.6リンクの制御 各モジュールのリアパネルには、8ピンのコネクターがあります。ここでは、8ピンの機 能を詳しくご紹介します。 Fig 3-9 Terminals on single-channel module rear panel 説明 No. Pin グランド 電圧障害表示端子 デジタル入力端子 デジタル出力端子 電流モニタ出力 I Monitor 電圧リモート測定端子(+) Sense + 電圧リモート測定端子(-) Sense - 外部アナログ制御端子(+) Ext_PRG+ 外部アナログ制御端子(-) Ext_PRG- Copyright © Itech Electronic Co., Ltd.
  • Page 44 Panel function introduction 電圧異常表示 負荷がOVPまたは逆保護状態になると、2番ピンVFはローレベルの信号を出力します。 電流モニター 電流モニター端子は、入力電流の0～全範囲に応じて、0～10Vのアナログ信号を出力します。 外部に電圧計やオシロスコープを接続して、入力電流の変化を表示することができます。 デジタルI/O デジタルI/Oは、3.4章で示した3番ピンと4番ピンで、リモートコントロールでのみ使用されます。 4番ピンのデジタル出力端子は、TTLハイ/ローレベルの出力が可能です。ユニバーサルな出 力端子で，外部機器の制御に使用できます。例えば，電源テストで使用するリレーなどです。 DIは、外部レベルの状態を検出するために使用されます。 外部アナログ制御 0-10V可変アナログは、電子負荷の入力電圧および電流を調節するための0-フルスケールをシ ミュレートしています（10Vは負荷の電圧または電流値の全範囲を示します）。 Copyright © Itech Electronic Co., Ltd.

  • Page 45: 第4章 オペレーションの紹介

    ます。メニューを選択し、 キーを押して入ります。最初に<Baudrate Set>を設定 Enter します。 キーで＜Parity Set＞を選択します。 ▼ + Ente キーで "none "を選 ▼ 択して確定します。 キーで＜Handshake Set>,を選択し、 Enter ▼ ▼ キーで＜None＞を選択して確定する。 Baudrate Set Parity Set Handshake Set Exit は、このキーを押して選択することを意味します。 Note: 4.3 動作モード 電子負荷は、次の4つのモードで機能します: 定電流動作モード（CC） Copyright © Itech Electronic Co., Ltd.

  • Page 46: 定電流(Cc)モード

    重なっている2つのレンジのどちらかを選ぶことができます。<LOW RANGE>または<HIGH RANGE>を選択できます。電流は、この2つのレンジのどちらでも編集可能です。 LOW RANGEでは、電流値を低く設定することで、より高い精度と分解能を得ることができます。設 定した値が＜LOW RANGE＞の最大値を超える場合は、＜HIGH RANGE＞を選択してくだ さい。リモートコントロールモード（USB / RS232 / Ether-net）で動作する電子負荷の場合、 CURR:RANGコマンドで電流レンジを切り替えることができます。 電流設定値 フロントパネルまたはコマンド(CURR <n>)でカレントレベルを設定すると、負荷がCCモード にある場合は、新しい設定カレントレベルが直ちにスルーレートで決まる速度で入力を変化さ せます。CCモードでない場合は、CCモードに切り替わるまで、設定されたカレントレベルが 保存され、使用されます。 トリガ電流レベル この機能はリモート・コントロール・モードでのみ使用できます。負荷がCCモードの場合、 CURR:TRIG <NRF+>コマンドを受信した後、別のトリガー信号を送信しない限り、その後の トリガーは入力に影響を与えません。 CURRコマンドはCURR:TRIG <NRF+>の値をカバー し、この機能はマルチチャンネルの入力負荷の変化を同期させるために使用されます。 トランジェント電流レベル フロントパネルまたはリモート操作でA/Bトランジェント電流レベルを設定し、トランジェント動 作をオンにすると、負荷は2つのレベルを連続的に切り替えることができます。 スルーレートの設定 現在のスルーレートは、モジュールへの入力電流が新しいプログラムされた値に変化する速 度を決定します。電流レベルの立ち上がり／立ち下がりのスルーレートは、フロントパネルま たはリモート操作で設定できます。 Copyright © Itech Electronic Co., Ltd.

  • Page 47: 定抵抗（Cr）モード

    2つのレンジのどちらかを選ぶことができます。<LOW RANGE>または<HIGH RANGE>を選択 できます。抵抗値の編集は、この2つのレンジのどちらでも可能です。LOW RANGEでは、抵抗 値を低く設定することで、より高い精度と解像度を得ることができます。設定した値が＜LOW RANGE＞の最大値を超える場合は、＜HIGH RANGE＞を選択してください。リモートコントロー ルモード（USB / RS232 / Ether-net）で動作する電子負荷の場合は、RES:RANGコマンドで抵抗 値の範囲を設定できます。 抵抗レベル フロントパネルまたはコマンド(RES <n>)で抵抗値を設定すると，負荷がCRモードになってい る場合は，新しい設定抵抗値が直ちにスルーレートで決まる速度で入力を変化させます。負 荷がCRモードでない場合，設定された抵抗値はCRモードに切り替わるまで保存され，使用 されます。 トリガーの電圧レベル この機能は、リモートコントロールモードでのみ使用できます。負荷がCRモードの場合、 RES:TRIG <NRF+>コマンドを受信した後は、別のトリガー信号を送信しない限り、後続のト リガーは入力に影響を与えません。RESコマンドはRES:TRIG <NRF+>の値をカバーし、こ の機能はマルチチャンネル入力の負荷変動を同期させるために使用されます。 電流値リミット CRモードでの制限電流値を設定します。 トランジェント・レジスタンス・レベル フロントパネルまたはリモート操作でA/Bトランジェント抵抗レベルを設定し、トランジェント動 作をオンにすると、負荷が2つのレベル間で連続的に切り替わります。 4.3.3 定電圧（CV）モード このモードでは、電子負荷はソース電圧をプログラムされた値に制御するのに十分な電流を 流そうとします。図4-3を参照してください。 Copyright © Itech Electronic Co., Ltd.

  • Page 48: コンスタントパワー（Cw）モード

    レンジ CVモードでも、低いレンジと高いレンジを選択することができます。電圧は2つのレンジのいずれ かで編集できます。低いレンジを設定すると、より高い精度と優れた分解能が得られます。設定 した値がローレンジの最大値を超える場合は、ハイレンジを選択する必要があります。リモートコ ントロールモード（USB / RS232 / Ether-net）で動作する電子負荷では、VOLT:RANGコマンドで 電圧レンジを設定することができます。 電圧レベル 前面パネルまたはSCPIコマンド（VOLT <n）で電圧レベルを設定すると，負荷がCVモードに なっている場合，新しい設定は直ちに電圧スルーレートで決まる速度で入力を変更する。CV モードでない場合，設定された電圧レベルは装置に保存され，CVモードに切り替わるまで使 用することができます。 トリガーの電圧レベル この機能は、リモートコントロールモードでのみ使用できます。負荷がCVモードの場合、 VOLT:TRIG <NRF+>コマンドを受信した後は、別のトリガ信号を送信しない限り、後続のトリ ガは入力に影響を与えません。 VOLTコマンドは、VOLT:TRIG <NRF+>の値をカバーします。 この機能は、マルチチャンネル入力の負荷変動を同期させるために使用されます。 電流値リミット CVモードで限定された電流値を設定します。 CVループスピード この項目では、CVループの応答速度を高速または低速に設定できます。 トランジェント・レベル フロントパネルまたはリモート操作でA/Bトランジェント電圧レベルを設定し、トランジェント動 作をオンにすると、負荷は2つのレベル間で連続的に切り替わります。 4.3.4コンスタントパワー（CW）モード CWモードでは、電子負荷は一定の電力を消費します。図4-4に示すように、入力電圧が上昇 すると、入力電流は減少しますが、電力は変わりません。P=(V*I)となります。 Copyright © Itech Electronic Co., Ltd.

  • Page 49: 複合動作モード

    IT8700P シ リ ー ズ の 電 子 負 荷 は 、 4 つ の 複 合 動 作 モ ー ド を 持 っ て い ま す 。 CV+CC 、 CV+CR(CR-LED)、CR+CC、CW+CCの4つの複合動作モードを搭載しています。この4つ の複合動作モードは、CV/CR/CWモードにA-Limit（制限電流値）設定機能を追加しており、 エンジニアが過渡的なサージ電流の問題を解決するのに役立ち、保護機能の起動を回避し、 DUTを燃焼から保護することができます。  CV+CCモードは、負荷シミュレーションバッテリーに適用し、充電ステーションやカー チャージャーをテストすることができます。CVが動作しているときは、最大負荷電流が 制限されます。  CR+CCモードは、カーチャージャーの過電流保護を防止する電圧制限特性、電流制限 特性、定電圧精度、定電流精度のテストによく使われます。 Copyright © Itech Electronic Co., Ltd.

  • Page 50: オペレーション

    キーを押して、編集するチャンネルを選択します。 channel 1 CH01 CC OFF Vdc=0.0000V Adc=0.0000A Wdc=0.00W キーを押し、設定メニュー画面にはいります。<Mode>を選択し、 キーを押します。 Setup Enter キーを押し、CC/CV/CR/CWモードを選択します。例：<Const Current>（CCモード）を選択し、 ▼ キーをおします。 Enter CH01 Mode=CC RANGE=HIGH Iset=9.000A キーを押し、<Range>（Hi/LO電流レンジ）を選択します。 キーを押し、 電流レンジ ▼ Enter 選択画面に入ります。例：<Low Range>（ローレンジ）を選択し、 キーを押します。 Enter CH01 > HighRange Copyright © Itech Electronic Co., Ltd.

  • Page 51: トランジェント動作

    Enter 数字キーで電流立下スルーレート値を設定し、 キーを押します。例：2A/us設定 CH01 Fall Speed Set = 2.00A/uS Enter キーを押し、通常画面の戻ります。 10. Pr キーを押すと、ＣＣモード入力開始 11. P On/Off CH1 CC ON Vdc=0.0000V Adc=0.0000A Wdc=0.00W 4.4 トランジェント動作（ﾀﾞｲﾅﾐｯｸ・ﾓｰﾄﾞ） トランジェント動作では、電源のテストなどで必要となる2つの負荷レベルを定期的に 切り替えることができます。トランジェント動作はをフロントパネルでON/OFFできるよう にする前に、トランジェント動作に関連するパラメーターを設定しておく必要があります （セットアップ）。パラメータには以下のものがあります。Aレベル、A幅、Bレベル、B幅、 トランジェントテストモードには、連続、パルス、トグルの3種類があります。 連続:それぞれのパルスを生成し、2つの負荷レベルを切り替えます.  パルス:負荷変動が発生し、一定時間後に元の状態に戻る.  Copyright © Itech Electronic Co., Ltd.

  • Page 52: 連続運転

    Operations introduction トグル:  2つの負荷レベルの間で切り替わる反復的なパルスストリームを生成します。 連続モードと似ていますが、トランジェントポイントが、内部のトランジェントジェネレー ターではなく、トリガーによって制御される点が異なります。 4.4.1 連続モード CCモードでは、トランジェントテストにより、ソース電圧の安定性を確認することができます。 トランジェント機能には，2つの電流レベル（Aレベル，Bレベル）があり，これらは同じ範囲（高 域または低域）にある必要があります。A/Bレベルの遅延時間と上昇/下降のスルーをメイン フレームのキーボードで設定することができます。スルーレートは、レベルが変化する速度を Trig 決定します。 キーを押すと、あらかじめ設定されたA/Bレベルが連続的に切り替わりま す。過渡負荷は、通常、負荷が連続的に変化する条件下で電源の性能をテストするために 使用されます。図4-6は、連続トランジェント動作モードの電流波形を示しています。 図4-6 連続した過渡運転の電流波形 4.4.2 パルスモード パルスモードでは、本体のキーボードやリモートコントロールでA/Bの値を設定します。A/Bの 上昇/下降速度と遅延時間は同じにする必要があります。電子負荷は自動的にAレベルに切 り替わり、A幅の時間を維持した後、Bレベルに切り替わり、計器がパルス信号を受信するま でAレベルには切り替わりません。 次の図は、パルストランジェント動作時の電流波形を示し ています。 図4-7 パルスモード電流波形 4.4.3 トグルモード トグルモードでは、トランジェント動作が有効になった後、トリガ信号を受信すると、電子負荷 がAレベルとBレベルの間で切り替わります。下図は、トグルトランジェント動作時の電流波形 です。 Copyright © Itech Electronic Co., Ltd.

  • Page 53: A/Bトランジェント動作

    ▼ キーを押して、上昇傾斜<∫>を入力します。例えば、電流を1A/uSに設定します、 キーを押して確定する。 Enter CH01 Rise Speed Set = 1.00A/Us キーを押して、立上り勾配を2A/uSにするなど、立上り勾配の設定＜∫＞を入力し ▼ ます。 キーを押して確定します。 Enter CH01 Fall Speed Set = 2.00A/Us キーを押してA LEVELの設定＜TRANa＞、例えば10.00Aを入力し、 キーを押 ▼ して確定します。 Transition Level = 10.00A キーを押して、Aレベルの幅の設定＜Ta＞、例えば0.003Sを入力します キーを押し ▼ て確定します Copyright © Itech Electronic Co., Ltd.

  • Page 54: リスト操作

    Hold Timer 14. p キーを押して確定します。 を押して、ロードの入力オンにします。 On/Off を押して、トランジェント動作を有効にします。 Tran Trig キーを押してトリガーします。 リモートコントロールモード（USB / RS232 / Ether-net）の場合は、以下の例を参考にしてトラ ンジェント動作を編集することができます（詳細はIT8700プログラミングガイドを参照）。 CURRent:TRANsient:MODE CONTinous CURRent:TRANsient:ALEVel 5 CURRent:TRANsient:AWIDth 0.6mS CURRent:TRANsent:BLEVel 10 CURRent:TRANsient:BWIDth 0.7mS TRANsient ON TRIGger:IMMediate 4.5 Ｌｉｓｔモード・（シーケンス） リストモードでは、複雑な入力変化のシーケンスを高速かつ正確なタイミングで生成すること ができ、内部または外部の信号に同期させることができます。 Copyright © Itech Electronic Co., Ltd.
  • Page 55 (System)キーを押してシステムメニュー機能に入り、 ▼ Shift キーを押して確認します。 Source>を選択し、例えばフロントパネルで<Manual>を選択し、 Enter Manual External Hold Timer を押して、ロードの入力をオンします。 On/Off で確定 5. ess + 5 を押して、 キーを押して選択 <list>を選んで Shift Enter ▼ ▼ キーでList<Edit list>を選択します、 で確定します。 Enter Function Mode Recall List Edit List Copyright © Itech Electronic Co., Ltd.
  • Page 56 Repeat count= 1 キーで確定。 ファイルを保存する位置を選択し（例：1）、 Enter CH01 Save list file = 1 キーを押して<function mode>を選択し、 キーを押して確定します。 ▲ Enter Fixed List キーを押して通常画面に戻る。 を押して、負荷の入力オンにする。 On/Off 。 押 す と 開 始 Trig リモートコントロールモード（USB / RS232 / Ether-net）の場合は、以下の例を参考にして、リ ストの編集操作を行うことができます（詳細は、IT8700プログラミングガイドを参照してくださ い）。 Copyright © Itech Electronic Co., Ltd.

  • Page 57: トリガー操作

    Trig 押すとトリガー操作が可能になります。 Trig ， 外部トリガ信号（TTLレベル）：本体背面の8ピンコネクタの1番ピンがトリガ入力端子と  なっており，外部トリガ信号がある場合，内部にローパルス（10uS以上）を入力すること で，負荷がトリガ動作を行います。  Bus trigger:バストリガが利用可能な場合，通信ポートからトリガコマンド(*TRG)を受信 すると，負荷はトリガ動作を有効にします。  Timer trigger:タイマートリガが可能な場合、メインフレームは定期的にトリガ動作を行い ます。 Trigger maintenance:トリガーメンテナンスが可能な場合、負荷が通信ポートからトリ  ガーコマンド（TRIG:IMM）を受信したときのみ、負荷はトリガー動作を有効にします。 4.7 短絡の操作 負荷は、入力での短絡をシミュレートできます。 フロントパネル操作中、 Short ショートキーを押すと、ショートのオン/オフ状態を切り替えることができます。 短絡の操 作は現在の設定に影響しません。 ショート状態をオフにすると、負荷は元の設定状態に戻り ます。 ショート動作時の電子機器の実際の値は、ショートがオンになったときにアクティブになってい るモードとレンジによって異なります。CC, CRモードでは、ショートの最大電流は、電流レンジ の120%です。CVモードでは、ショートとは、負荷の定電圧を0Vにすることです。 Copyright © Itech Electronic Co., Ltd.

  • Page 58: 入力のオン/オフ操作

    して入力を開くことができます。 4.9 同期ロード 任意のチャンネルで、 キーを押して設定メニューに入り、SYNC ON SETをONにします。 Shift Config この機能をONにすると、 キーが対応するモジュールの入力状態を同期して制御することができ On/Off ます。 リモートコントロールモード（USB / RS232 / Ether-net）では、SCPIコマンドINPut:ALL ONを 。 送ることで、全てのチャンネルを同期してロードすることができます 4.10 Von操作 電圧の立ち上がりが遅い一部の電源製品をテストする場合、電子負荷の入力を先にオンに してから電源をオンにすると、電源が保護状態になってしまうことがある。そこで、ユーザーが VON値を設定し、電源電圧がこの値よりも高くなると、電子負荷のロード開始 VON電圧を設定する必要があるかどうかを確認してください。VON電圧は、ユーザーが使用 電圧を制限しやすくするために設定されており、VON電圧の設定が必要ない場合は、この値 を設定しないでください。そうしないと、アンロードが発生する可能性があります。 IT8700シリーズの電子負荷には、Von負荷電圧とVon負荷モードがあります。 VON LATCHを無効にするとの電圧が上昇し、Von・ローディングの電圧よりも高くなると、電 子負荷の入力がオンになります。電源の電圧が低下し、Vonのアンロード値よりも低くなると、 入力がオフになります。 Copyright © Itech Electronic Co., Ltd.
  • Page 59 Operations introduction 図4-10 VON LATCH ロードの動作範囲 VON LATCHを有効にすると、入力電圧が上昇し、VON負荷電圧よりも高くなると、電子  負荷の入力がONになります。電源電圧が低下し、アンロード値より低くなっても、入力 はオフになりません。 図4-11 VON LATCHロードの動作範囲 Von機能操作方法 （フロントパネル操作方法） 電子負荷の電源投入 チャンネル1など、チャンネルの選択 CH01 CC OFF Vdc=0.0000V Adc=0.0000A Copyright © Itech Electronic Co., Ltd.

  • Page 60: 保護機能

    VOLT:ON <n>でVonの値を設定し、VOLT:LATch ONでVon LATCH機能を有効に することができます。 4.11 保護機能 過電圧保護（OVP），過電流保護（OCP），過電力保護（OPP），過温度保護（OTP），逆電圧警 報（LRV/RRV）の保護機能を備えています。過電圧保護（OVP），過電流保護（OCP），過電 力保護（OPP），過温度保護（OTP），逆電圧警報（LRV/RRV）。 上記の保護機能のいずれかが有効になると、メインフレームは適切に動作します。 フロント パネルのどのボタンを押しても、保護機能を回復することができます。例えば、電子負荷が過 熱保護状態になると、ブザーが鳴り、入力が自動的に遮断され、メインフレームVFDがOTPを 表示します。 4.11.1 過電圧保護 (OVP) OVP回路が作動すると、ブザー警報が鳴り、メインフレーム画面に(OVP)と表示され、リセッ トされるまでその状態が続きます。OVP状態を解除するための操作です。入力電圧が、負荷 の定格電圧またはプログラムされた保護電圧の範囲内にあるかどうかを確認します。範囲外 の場合は、被測定機器の接続を外してください。前面パネルのいずれかのキーを押す（また はPROTection:CLEARコマンドを送信する）と、前面パネルに表示されていた（OVP）が消え、 負荷はOVP保護状態を解除します。 4.11.2 過電流保護 (OCP) この電子負荷には、ハードウェアおよびソフトウェアによる過電流保護機能が搭載されていま す。 ハードウェアOVP：負荷の最大入力電流は、電流範囲の約110％に制限され、ハード  ウェアOCPがトリガーされると、ステータスレジスタのOCビットがセットされ、ハードウェア OCPが解除されると、ステータスレジスタのOCビットがリセットされます。ハードウェアに よる過電流保護は、負荷のオン/オフ状態には影響しません。 ソフトウェアOCP：ロードのソフトウェアOCPの値、ステップを設定することがで  きます。 Copyright © Itech Electronic Co., Ltd.

  • Page 61: 過剰電力保護(Opp)

    荷電力値がOPP遅延時間である場合、負荷は自動的にオフになり、VFDはOPPを表示 します。同時に、ステータス・レジスタのOPビットとPSビットが設定され、リセットされるま でそのままになります。  OPP状態を解除する操作: 入力電力が定格電力範囲またはプログラムされた保護範囲内にあるかどうかを確認して ください。範囲外の場合は、被測定機器の接続を外してください。前面パネルのいずれか のキーを押す（またはPROTection:CLEARコマンドを送信する）と、前面パネルに表示さ れていた(OPP)が消え、負荷はOPP保護状態を解除します。 4.11.4 過熱保護(OTP) 負荷の内部回路温度が85℃以上になると、負荷はOTPを有効にします。 入力は自動的にオ フになり、VFDはOTPを表示します。同時に、ステータスレジスタのOTビットとPSビットがセッ 。 トされ、リセットされるまでそのままになります OTPの状態を解除する操作: 負荷の温度が保護ポイントまで下がったときに、フロントパネルのいずれかのキーを押す（ま たはPROTection:CLEARコマンドを送信する）と、フロントパネルに表示されていた(OTP)が 消え、負荷はOTP保護状態を解除します。 4.11.5 逆電圧アラーム (LRV) 逆接続状態になると、メインフレーム画面にはLRVが表示され、逆接続が解除されるまで表 示されます。 逆電圧状態を解除する操作: 接続が逆になっていないか確認する、逆になっている場合は、被測定物を外してください。 4.12 保存・呼び出し操作 すべてのチャンネルの保存された設定を呼び出すことができ、保存されたパラメータには、作 。すべてのチャ 業モード、電圧/電流値、スルーレート、トランジェント設定などが含まれます ンネルの保存された設定を呼び出すことができ、保存されたパラメータには、作業 モード、電圧/電流値、スルーレート、トランジェント設定などが含まれます。 Copyright © Itech Electronic Co., Ltd.

  • Page 62: 自動テスト機能

    チャンネルには順に番号が付けられています。数字キーを押してテストするチャンネルを選択す ると，□7□5□3□1が□7□Y□Y□1に変わり，3/5が選択されていることを表します、 キーで確定します。 Enter Active Channel 0： □□□□□□□□ 1：□7 □5 □3 □1 テストに必要なステップを選択します。4つのステップをテストしたい場合は、1/2/3/4の順 に押してください、0は10番目のステップを意味します。ステップをキャンセルしたい場合 は、キャンセルしたい数字キーをもう一度押してください。 を押して確定します。 Enter Active SEQ. 0 9 8 7 6 5 Y Y Y Y 以上の4ステップの中に一時停止を必要であれば、数字キーを押してください。 例：ステップ2は一時停止の場合に キーを押します。設定を完了してから、 キーを押します。 Enter Copyright © Itech Electronic Co., Ltd.
  • Page 63 編 集 し た フ ァ イ ル を 最 大 1 0 個 の フ ァ イ ル グ ル ー プ を 保 存 す る こ と が で 。 き ま す 数字キー を押し でグループ１に保存します。 Enter Save Program NO: 1 Copyright © Itech Electronic Co., Ltd.
  • Page 64 で設定してから、 キーを押します。 Enter Const Current Set = 1.000A ▼ キーを利用し、<VMAX=82.000V>を選択し、数字キーで最大テスト電 圧値を設定してから、 キーを押します。例：5.8V設定 Enter Voltage Upper Limit = 5.800V キーを利用し、<Vmin=0.000V>を選択し、数字キーで最小テスト電圧値を設定して ▼ から、 キーを押します（例：0.15V設定）。チャンネル3の最初のステップの編集後 Enter キーを押し、通常操作画面に戻ります。 Voltage Lower Limit = 0.150V キーを利用し、CH5を選択します。CH5のステップ1からチャンネル３と同様な ▼ ▲ 手順で編集します。編集してから、 キーを押し、通常操作画面に戻ります。 Copyright © Itech Electronic Co., Ltd.

  • Page 65: Cr-Ledテスト機能

    ス テ ッ プ を 運 転 で き ま す 。 再 度 キ ー を 押 す と 、 自 動 テ ス ト は 継 Pause 続 し ま す 。 4.14 CR-LEDテスト機能 従来のCRモードの電子負荷IT8700シリーズにダイオードの遮断電圧の設定を追加すること で、電子負荷の両端に印加される電圧がダイオードの遮断電圧よりも高い場合にのみ電子 負荷が動作し、ダイオードの動作原理、すなわち実際のLED試験時の電流をリアルにシミュ レートすることができます。 LEDのI-V曲線は下図のようになります。従来のCRモードでは，電子負荷は下図の赤丸に示 すようなダイオードの静的な動作点をシミュレートしているに過ぎません。通常の動作状態に おけるLEDの動特性や、正確なリップル電流の状態を確認することはできません。 Copyright © Itech Electronic Co., Ltd.
  • Page 66 Const Voltage >Const Resis. キーを利用し、< Rset=7500.0>を選択し、数字キーで入力抵抗値を設定します。 ▼ Const Resis. Set=7500.0 Enter Esc キーを利用し、< Vd= 0.000V >を選択し、 キーを押し、Vd値を数字キーで設定します。 Enter ▼ need to set the Vd value. CR-LED Vdorp= 0.000V Enter キーを押します。 VdとRの計算方法 定義:  V: LED定電流源の負荷LEDの動作電圧を一定にする。 Copyright © Itech Electronic Co., Ltd.
  • Page 67 Operations introduction LED定電流源の出力電流   Vd:ダイオードのブレークオーバー電圧 (string);  R:一定の抵抗値. V-I curve of LED is as shown below. 上記の4つのパラメータとLEDのV-Iカーブから、RとVdの値を算出することができます。 −V − I − × R NOTE V2、V1、I2、I1の値は、上の赤丸で示したように、LEDの静的動作点に近い値にする 必要があります。 または、以下の方法でRとVdの値を算出することができます。. Vd=V*0.8 R=0.2V/I Copyright © Itech Electronic Co., Ltd.

  • Page 68: 第5章 仕様

    ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~3A 0~20A 分解能 リードバック電流 0. 01mA 0.1mA ±(0.05%+0.05%FS) 精度 レンジ 250W 分解能 リードバック電力 10mW 精度 ±(0.2%+0.2%FS) 保護範囲 ≒250W ≒3.3A ≒22A ≒82V ≒85℃ 仕様 電流（CC） ≒3.3/3A ≒22/20A 電圧（CV） ショートサーキット 抵抗（CR） ≒50mΩ Copyright © Itech Electronic Co., Ltd.
  • Page 69 ≒12uS 測定範囲 レンジ 0~18V 0~80V リードバッ 分解能 0.1 mV 1 mV ク電圧 ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~4.5A 0~45A リードバッ 分解能 0.1mA ク電流 ±(0.05%+0.05%FS) 精度 レンジ 300W リードバッ 分解能 10mV ク電力 精度 ±(0.2%+0.2%FS) 保護範囲 ≒310W Copyright © Itech Electronic Co., Ltd.
  • Page 70 ≒15uS 測定範囲 レンジ 0~18V 0~80V リードバッ 分解能 0.1 mV 1 mV ク電圧 ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~4A 0~40A リードバッ 分解能 0.1mA ク電流 精度 ±(0.05%+0.05%FS) レンジ 200W リードバッ 分解能 10mW ク電力 ±(0.2%+0.2%FS) 精度 Protection range Copyright © Itech Electronic Co., Ltd.
  • Page 71 20uS~3600S /Res:1u S T1＆T2 精度 5uS+100ppm 立上/立下 ダイナミッ スロープ*4 0.0001~0.25A/uS 0.001~2.5A/uS クモード 最大立上時間 ≒15uS ≒15uS 測定範囲 レンジ 0~18V 0~80V リードバッ 分解能 0.1 mV 1 mV ク電圧 ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~6A 0~60A リードバッ ク電流 分解能 0.1mA Copyright © Itech Electronic Co., Ltd.
  • Page 72 CR モード 分解能 16bit 精度 0.01%+0.08S 0.01%+0.0008S レンジ 600W CＷモード 分解能 10mW ±(0.2%+0.2%FS) 精度 ダイナミック・モード CC mode T1＆T2 20uS~3600S /Res:1u S 精度 5uS+100ppm ダイナミッ 立上/立下 クモード スロープ*4 0.0001~0.25A/uS 0.001~2.5A/uS 最大立上時間 ≒35uS ≒35uS Measuring range Copyright © Itech Electronic Co., Ltd.
  • Page 73 0~15A 分解能 0.1mA CC モード ±(0.05%+0.05%FS) ±(0.05%+0.05%FS) 精度 レンジ 0.3Ω~10Ω 10Ω~7.5KΩ CR モード 分解能 16bit 精度 0.01%+0.08S 0.01%+0.0008S レンジ 250W CＷ モード 分解能 10mW ±(0.2%+0.2%FS) 精度 ダイナミック・モード CC Mode ダイナミックモード T1＆T2 20uS~3600S/Res:1uS 精度 5uS±100ppm Copyright © Itech Electronic Co., Ltd.
  • Page 74 CV モード 分解能 10mV ±(0.05%+0.02%FS) ±(0.05%+0.025%FS) 精度 レンジ 0~3A 0~20A 分解能 0.1mA CC モード ±(0.05%+0.05%FS) ±(0.05%+0.05%FS) 精度 レンジ 0.25Ω~10Ω 10Ω~7.5KΩ モード*1 分解能 16bit 精度 0.01%+0.08S 0.01%+0.0008S レンジ 300W モード*3 CＷ 分解能 10mW ±(0.2%+0.2%FS) 精度 ダイナミック・モード Copyright © Itech Electronic Co., Ltd.
  • Page 75 レンジ 0~18V 0~500V CV モード 分解能 10mV ±(0.05%+0.025%FS) ±(0.05%+0.025%FS) 精度 レンジ 0~3A 0~30A 分解能 0.1mA CC モード ±(0.05%+0.05%FS) ±(0.05%+0.05%FS) 精度 レンジ 0.2Ω~10Ω 10Ω~7.5KΩ CR モード 分解能 16bit 精度 0.01%+0.08S 0.01%+0.0008S CＷ モード レンジ 500W Copyright © Itech Electronic Co., Ltd.
  • Page 76 入力電流 0~20A ( 0～40 ℃) 入力電力 250W 最小操作電圧 0.15V/3A 1.0V/20A レンジ 0~18V 0~80V CV モード 分解能 10mV ±(0.05%+0.025%FS) ±(0.05%+0.025%FS) 精度 レンジ 0~3A 0~20A 分解能 0.1mA CC モード ±(0.05%+0.05%FS) ±(0.05%+0.05%FS) 精度 レンジ CRモード 0.05Ω~10Ω 10Ω~7.5KΩ Copyright © Itech Electronic Co., Ltd.
  • Page 77 チャンネルの合計電力が300W以下であること。各チャネルの平均電力は150Wである。 *2電圧/電流入力が10%FS以下にならないこと。 (FS= Full Scale) *3リードバック抵抗の範囲は ( 1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08) ) *4ダイナミックに電力を割り当てることができます。シングルチャンネルの最大出力は250Wです。両 チャンネルの合計電力が300W以下の場合. *5電圧/電流入力は10%FSを下回らない *6上昇/下降スロープ。0から最大電流まで10%～90%の電流上昇スロープ *7最小立ち上がり時間：10%～90%の電流立ち上がり時間 Model IT8723P 入力電圧 0~80V 入力電流 0~45A 定格 入力電力 300W ( 0～40 ℃) 最小操作電圧 0.14V/4.5A 1.4V/45A CV モード レンジ 0~18V 0~80V Copyright © Itech Electronic Co., Ltd.
  • Page 78 ≒85℃ 仕様 電流（CC） ≒5/4.5A ≒50/45A ショートサーキット 電圧（CV） 抵抗（CR） ≒30mΩ 入力インピーダンス 300KΩ サイズ 82*183*573 重量 電圧/電流入力は10%FSを下回らない リードバック抵抗の範囲は （ 1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08) ） 電圧/電流入力は10%FS以上 上昇/下降スロープ。0から最大電流まで10%～90%の電流上昇スロープ 最小立ち上がり時間：10%～90%の電流立ち上がり時間 Model IT8731P 入力電圧 0~80V 定格 入力電流 0~40A ( 0～40 ℃) 入力電力 200W Copyright © Itech Electronic Co., Ltd.
  • Page 79 200W 分解能 リードバック電力 10mW ±(0.2%+0.2%FS) 精度 保護範囲 ≒210W ≒4.4A ≒44A ≒82V ≒85℃ 仕様 電流（CC） ≒4.4/4A ≒44/40A ショートサーキット 電圧（CV） 抵抗（CR） ≒30mΩ 入力インピーダンス 300KΩ サイズ 82*183*573 重量 安全 電圧/電流入力は10%FSを下回らない リードバック抵抗の範囲は （ 1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08) ） 電圧/電流入力は10%FS以上 上昇/下降スロープ。0から最大電流まで10%～90%の電流上昇スロープ 最小立ち上がり時間：10%～90%の電流立ち上がり時間 Copyright © Itech Electronic Co., Ltd.
  • Page 80 レンジ 400W 分解能 リードバック電力 10mW ±(0.2%+0.2%FS) 精度 保護範囲 ≒410W ≒6.6A ≒66A ≒82V ≒85℃ 仕様 電流（CC） ≒6.6/6A ≒66/60A 電圧（CV） ショートサーキット 抵抗（CR） ≒25mΩ 入力インピーダンス 300KΩ サイズ 82*183*573 重量 安全 *1 電圧/電流入力は10%FSを下回らない *2 リードバック抵抗の範囲は （ 1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08) ） Copyright © Itech Electronic Co., Ltd.
  • Page 81 0~120A 分解能 リードバック電流 0. 1mA ±(0.05%+0.05%FS) 精度 レンジ 600W 分解能 リードバック電力 10mW ±(0.2%+0.2%FS) 精度 保護範囲 ≒610W ≒13.2A ≒132A ≒82V ≒85℃ 仕様 電流（CC） ≒13.2/12A ≒132/120A 電圧（CV） ショートサーキット 抵抗（CR） ≒20mΩ 入力インピーダンス 300KΩ サイズ 82*183*573 重量 安全 Copyright © Itech Electronic Co., Ltd.
  • Page 82 ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~3A 0~15A 分解能 リードバック電流 0. 01mA 0.1mA ±(0.05%+0.05%FS) 精度 レンジ 250W 分解能 リードバック電力 10mW ±(0.2%+0.2%FS) 精度 保護範囲 ≒260W ≒3.3A ≒16.5A ≒530V ≒85℃ 仕様 電流（CC） ≒3.3/3A ≒16.5/15A 電圧（CV） ショートサーキット 抵抗（CR） ≒260mΩ Copyright © Itech Electronic Co., Ltd.
  • Page 83 レンジ 0~18V 0~500V 分解能 リードバック電圧 1 mV 10 mV ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~3A 0~20A 分解能 リードバック電流 0. 01mA 0.1mA ±(0.05%+0.05%FS) 精度 レンジ 300W 分解能 リードバック電力 10mW ±(0.2%+0.2%FS) 精度 保護範囲 ≒310W ≒3.3A ≒22A ≒530V Copyright © Itech Electronic Co., Ltd.
  • Page 84 最大立上時間 ≒25uS ≒25uS 測定範囲 レンジ 0~18V 0~500V 分解能 1 mV 10 mV リードバック電圧 ±(0.025%+0.025%FS) ±(0.025%+0.025%FS) 精度 レンジ 0~3A 0~30A 分解能 0. 01mA 0.1mA リードバック電流 ±(0.05%+0.05%FS) 精度 レンジ 500W 分解能 リードバック電力 10mW ±(0.2%+0.2%FS) 精度 保護範囲 Copyright © Itech Electronic Co., Ltd.

  • Page 85: 補足説明

    抵抗（CR） ≒180mΩ 入力インピーダンス 1MΩ サイズ 82*183*573 重量 安全 電圧/電流入力は10%FSを下回らない リードバック抵抗の範囲は （ 1/(1/R+(1/R)*0.01%+0.08),1/(1/R-(1/R)*0.01%-0.08) ） 電圧/電流入力は10%FS以上 上昇/下降スロープ。0から最大電流まで10%～90%の電流上昇スロープ 最小立ち上がり時間：10%～90%の電流立ち上がり時間 • 上記の仕様は予告なく変更される場合があります。 5.2 補足説明 ストレージ容量：101セット 推奨される校正頻度：毎年1回 冷却方式：ファン 温度制御ファン: 温度 35°C 50°C 70°C 85°C ファンの状況 セコンドグレード サードグレード ファーストグレー ド Copyright © Itech Electronic Co., Ltd.

  • Page 86: 第6章 リモート操作

    います。EIA RS-232規格は、データ端末機器（DTE）とデータ通信機器（DCE）の相互接続を規定してい ます。) この電子負荷はDTEとして設計されています。 PCのCOMポートなど、他のDTEとヌルモデム ケーブルで接続することができます。 NOTE プログラムで設定したRS-232の設定は、フロントパネルのシステムメニューで指定した設定と 一致させる必要があります。設定を変更する必要がある場合は、<Shift> + <System>キーを 押してください。マルチメーターに^Cまたは^Xの文字列を送信することで、データ送信を中断す ることができます。これにより、保留中の操作はすべてクリアされ、保留中の出力はすべて破棄 されます。 RS-232 データフォーマット RS-232のデータは、1つのスタートビットと1つのストップビットを持つ10ビットのワードです。 スタートビットとストップビットの数はプログラムできません。ただし、フロントパネルの<Shift> ＋<System>キーで、以下のパリティオプションを選択することができます。 パリティ・オプショ ンは不揮発性メモリーに保存されます。 ボーレート フロントパネルの<Shift>+<System>キーで、以下のボーレートを選択でき、不揮発性メモ リーに保存されます。4800 9600 19200 38400 57600 115200. RS-232フローコントロール RS-232インターフェースは、フロントパネルの<Shift>+<System>キーを使用して選択する以 下のフローコントロールオプションをサポートしています。それぞれのケースにおいて、電子 負荷は、コントローラによってホールドオフがアサートされた後、最大5文字を送信します。電 子負荷は、ホールドオフをアサートした後、最大15文字まで追加で受信することができます。 Copyright © Itech Electronic Co., Ltd.
  • Page 87 GND, signal ground no connection CTS, clear to send RTS, ready to send no connection RS-232トラブルシューティング： RS-232インターフェースでの通信がうまくいかない場合は、以下を確認してください: コンピュータと電子負荷は、同じボーレート、パリティ、データビット数、フロー制御オプ  ションに設定する必要があります。電子負荷は1スタートビットと1ストップビットに設定さ れていることに注意してください（これらの値は固定です）。  RS-232コネクター」で説明したように、正しいインターフェースケーブルまたはアダプ ターを使用する必要があります。なお、ケーブルのコネクターがシステムに適合していて も、内部配線が正しくない場合があります。 インターフェースケーブルは、コンピューターの正しいシリアルポート（COM1、  COM2.etc）に接続する必要があります。 通信設定 通信を行う前に、電子負荷の以下のパラメータがPCのパラメータと一致していること を確認してください。 Baud rate ：9600(4800、9600、19200、38400、57600、115200).パネルか  らシステムメニューに入り、通信ボーレートを設定することができます。 Copyright © Itech Electronic Co., Ltd.

  • Page 88: Ether Net インターフェース

    Shift てGPIBアドレスセットし、アドレスを入力し、 キーで確定します。GPIBアドレスは不揮 Enter 発性メモリーに保存されます。 4. USB インターフェース 負荷とPCの接続には、ダブルUSBインターフェースのケーブルを使用します、すべての電子 負荷機能は、USB経由でプログラム可能です。 電子負荷のUSB488インターフェース機能は以下の通りです: インターフェイスは488.2 USB488インターフェイス  インターフェイスは、REN_CONTROL、GO_TO_LOCAL、LOCAL_LOCKOUTの各リ  クエストを受け付けます。 インターフェイスは、MsgID = TRIGGER USBTMCコマンドメッセージを受け入れ、  TRIGGERリクエストをファンクションレイヤーに転送する. 電子負荷のUSB488デバイスの機能は以下の通りです： デバイスがすべての必須SCPIコマンドを理解していること.  デバイスはSR1対応.  デバイスはRL1対応.  デバイスはDT1に対応しています.  NOTE PCとの通信では、上記のすべての通信方式の中から一つの方式を選択すればよい。 Copyright © Itech Electronic Co., Ltd.

  • Page 89: 赤と黒のテストケーブルの仕様

    両端にY端子を持つ赤と黒のテストケーブルの IT-E30320-YY ペア 両端が丸端子になっている赤と黒のテストケー IT-E30615-OO 1.5m ブルのペア 両端が丸端子になっている赤と黒のテストケー IT-E31220-OO 120A ブルのペア 両端が丸端子になっている赤と黒のテストケー IT-E32410-OO 240A ブルのペア 両端が丸端子になっている赤と黒のテストケー IT-E32420-OO 240A ブルのペア 両端が丸端子になっている赤と黒のテストケー IT-E33620-OO 360A ブルのペア AWG銅線の最大電流は、下表を参照してください Maximum current value( A) Note: AWG(American Wire Gage)とは、X線(電線に記載されている)のことです。上の表 は、使用温度が30℃の場合の単線の電流容量です。あくまで参考値です。 ショートサーキット Copyright © Itech Electronic Co., Ltd.
  • Page 90 Contact Us Thanks for purchasing ITECH products. In case of any doubts, please contact us as follows: 1. Visit ITECH website: www.itechate.com. 2. Select the most convenient contact method for further information.
