Summary of Contents for Backyard Discovery HILLCREST

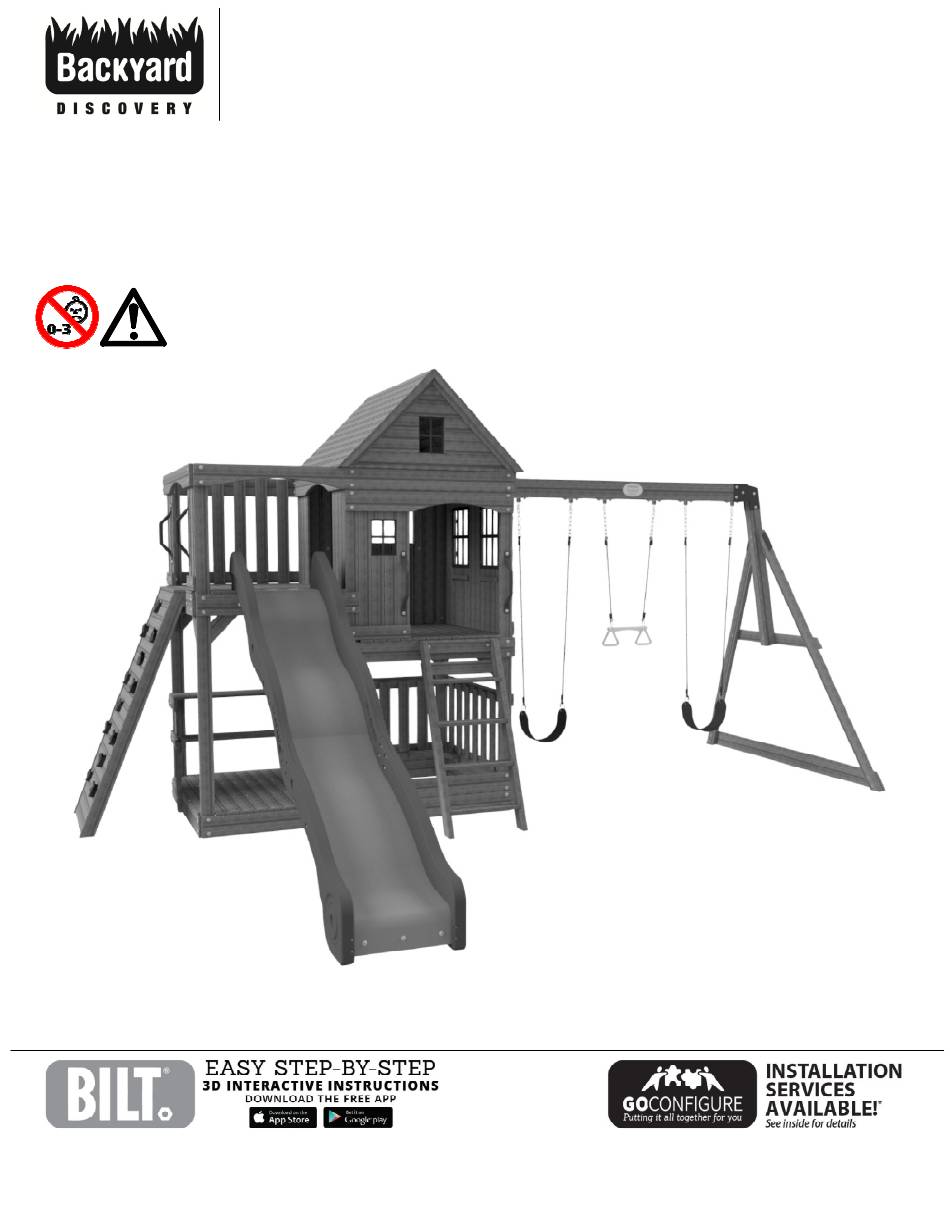

Page 1
FOR DOMESTIC USE ONLY. INTENDED FOR OUTDOOR USE. Please visit www.backyarddiscovery.com For the most up to date assembly manual, to register your set, or to order replacement parts Para obtener instrucciones en español, visite www.backyarddiscovery.com Made in China INS-1808058B-A-HILLCREST-ENG 01-04-22...
Page 2
Owner's Manual - Basic Setup Dimensions & Assembly Notes Place the set on level ground, not less than 6'-7" [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. • While assembling unit, take time before and after each phase to make sure fort is level.
Page 3
Owner's Manual - Parts Identification Wood Components (Not to Scale) SWING BEAM - W4L15998 3 3/8"x5 1/4"x89 1/2" (86x134x2274) (x1) RIGHT FRONT TOWER LEG - W4L15999 1 3/8"x3 3/8"x89 1/2" (36x86x2274) (x1) CENTER FRONT TOWER LEG - W4L16000 1 3/8"x3 3/8"x89 1/2" (36x86x2274) (x1) LEFT FRONT TOWER LEG - W4L16001 (x1)
Page 11
Owner's Manual - Parts Identification Accessory Components (Not to Scale) A100035 SLIDE BED 10' LIGHT GREEN (x1) SLIDE RAIL 10' SLIDE RAIL 10' A6P00486 TOP RIGHT A6P00484 (x1) BOTTOM RIGHT (x1) GREEN GREEN SLIDE RAIL 10' A6P00483 BOTTOM LEFT SLIDE RAIL 10' (x1) A6P00485 GREEN...
Page 13
PRE-ASSEMBLY STEP 1 - SORTING PARTS It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
Page 14
PRE-ASSEMBLY STEP 2 - TOOLS REQUIRED Drill Attachments: Phillips Head Open End Wrenches 1/2" & 9/16" 1/8", 3/16", 3/8" & 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 9/16" STD Sockets 1/2" & 9/16" Deep Sockets Phillips Screw Driver Cordless Drill or Electric Drill Rubber Mallet - Optional Claw Hammer...
Page 15
PRE-ASSEMBLY STEP 3 - CHOOSE YOUR ASSEMBLY METHOD There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
Page 16
STEP 1 - LADDER QTY PART NUMBER DESCRIPTION H100091 SCREW PFH 8x2 1/4 LEFT UPRIGHT - W4L16028 (x1) 1 3/8"x3 3/8"x50 3/4" (36x86x1290) LADDER RUNG - W4L16030 15/16"x3 3/8"x18 7/8" (24x86x480) (x4) (x1) ALIGN STEPS USING PILOT HOLES (x8) (x4) SCREW - 2 1/4"...
Page 18
STEP 3 - LADDER QTY PART NUMBER DESCRIPTION H100091 SCREW PFH 8x2 1/4 REAR SUPPORT - W4L16070 5/8"x3 3/8"x21" (16x86x532) (x1) (x1) (x4) SCREW - 2 1/4"...
Page 19
STEP 4 - LADDER QTY PART NUMBER DESCRIPTION H100091 SCREW PFH 8x2 1/4 LADDER MOUNT - W4L16088 1"x3 3/8"x21" (24x86x532) (x1) (x4) SCREW - 2 1/4" (x1)
Page 20
STEP 1 - ROCK WALL QTY PART NUMBER DESCRIPTION H100063 BOLT PTH 1/4x3/4 H100072 T-NUT 1/4 H100108 WASHER LOCK INT 8x15 ROCK WALL BOARD - W4L16072 5/8"x3 3/8"x26 5/8" (16x86x675) (x4) ROCK WALL BOARD - W4L16073 A6P00037 A6P00036 5/8"x3 3/8"x26 5/8" (16x86x675) (x4) GREEN HC ROCK #2 GREEN HC ROCK #1...
Page 21
STEP 2 - ROCK WALL QTY PART NUMBER DESCRIPTION H100086 SCREW PFH 8x1-1/2" M75LA (x2) LEFT RAIL - W4L16007 ROCK WALL BOARD - W4L16071 M76DA (x1) 1 3/8"x3 3/8"x64 1/2" (36x86x1640) (x10) 5/8"x3 3/8"x26 5/8" (16x86x675) (x4) M75RA FILLER BOARD - W4L16089 (x2) RIGHT RAIL - W4L16008 5/8"x2 1/8"x26 5/8"...
Page 22
STEP 3 - ROCK WALL QTY PART NUMBER DESCRIPTION H100086 SCREW PFH 8x1-1/2" M108 TOP BOARD - W4L16046 5/8"x3 1/4"x27 7/8" (16x82x707) (x1) SIDE VIEW (x2) SCREW - 1 1/2" 1 in [24 mm] M108 (x1)
Page 23
STEP 4 - ROCK WALL QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100111 SCREW PFH 8x2" ATTACHMENT BOARD - W4L16045 1"x3 3/8"x27 7/8" (24x86x707) (x1) TIP: SIDE VIEW INSTALL T-NUTS IN WOOD FIRST (x1) (x2) T-NUT - 5/16" T-NUT (x4) SCREW - 2"...
Page 25
STEP 2 - SWING BEAM QTY PART NUMBER DESCRIPTION H100073 T-NUT 3/8 H100102 WASHER FLAT 11x25 H100107 WASHER LOCK INT 10x18 H100654 BOLT HEX 3/8x5-1/2 A4M00505 SWING HANGER (x6) TIP: INSTALL T-NUTS IN WOOD FIRST (x12) T-NUT - 3/8" (x6) SWING HANGER (x12) WASHER - 11x25"...
Page 26
STEP 3 - SWING BEAM QTY PART NUMBER DESCRIPTION H100124 SCREW PFH 8x1/2 BYD ID TAG A100164 (LARGE) AGES (x1) 3-10 (x1) BYD ID TAG (LARGE) AGES 3-10 (x4) SCREW PFH 8x1/2...
Page 56
STEP 27 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100070 SCREW PWH 8x3/4 H100088 SCREW PFH 8x1-1/8" WALL SUPPORT - W4L16082 (x1) 5/8"x1 3/8"x10" (16x34x254) WINDOW A100146 (x1) 216x267 GREEN (x1) WINDOW 216x267 GREEN CENTER WINDOW IN OPENING (x4) SCREW - 8x3/4" 2 1/4 in [57 mm] (x1)
Page 57
STEP 28 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100086 SCREW PFH 8x1-1/2" H100111 SCREW PFH 8x2 ROOF CAP - W4L16043 (x2) 5/8"x3 3/8"x51 7/8" (16x86x1318) ROOF RAFTER - W4L16033 1"x2 3/8"x33 5/8" (24x60x854) (x4) LOCATE SCREW APPROXIMATELY 1" DOWN FROM ROOF PEAK, PRE-DRILL USING 3/16"...
Page 58
STEP 29 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2 ROOF BASE ASSEMBLY FRONT VIEW 47 5/8 in [1210 mm] 1/8 in [3 mm] CORRECT BOARD ASSEMBLY SIDE VIEW ROOF BASE ASSEMBLY (x8) 1/2 in 1/2 in SCREW - 2 1/2"...
Page 59
STEP 30 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2 WALL CAP - W4L16068 5/8"x3 3/8"x40 7/8" (16x86x1038) (x2) (x6) SCREW - 2 1/2" (x1) (x1)
Page 75
STEP 46 - FORT ASSEMBLY A100183 ROPE-CHAIN GREEN 57" (x4) TRAPEZE A100027 A6P00034 SWING SEAT GREEN 26" (x2) (x1) YELLOW A100083 ROPE-CHAIN GREEN 33" (x2) A100069 QUICK LINK (x6) NOTE: WHEN HANGING YOUR SWINGS, IT IS REQUIRED TO ONLY TRIM AROUND THE SPECIFIC CHAIN LOOP THAT ALLOWS THE BOTTOM OF THE SWING SEAT, (WHEN SITTING ON IT) TO BE NO LOWER THAN...
Page 76
STEP 1 - SLIDE QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 SLIDE SUPPORT BOARD - W100935 5/8"x3 3/8"x19 7/8" (16x86x505) (x1) A100035 SLIDE BED 10' LIGHT GREEN (x1) NOTE: TAKE NOTE OF SLIDE BED SURFACE FINISH, THE DULL SIDE WILL BE TOWARDS THE GROUND. PLACE SLIDE BRACE CENTERED ON THE BOTTOM (DULL SIDE) AND 1/2"...
Page 77
STEP 2 - SLIDE QTY PART NUMBER DESCRIPTION H100006 NUT BARREL WH 5/16x1 1/2 H100115 BOLT WH 5/16x1/2 A6P00486 SLIDE RAIL 10' TOP RIGHT GREEN (x1) A6P00484 SLIDE RAIL 10' BOTTOM RIGHT GREEN (x1) A6P00485 SLIDE RAIL 10' TOP LEFT GREEN A6P00483 (x1) SLIDE RAIL 10' BOTTOM LEFT GREEN...
Page 78
STEP 3 - SLIDE QTY PART NUMBER DESCRIPTION H100009 BOLT WH 5/16x1 1/4 A6P00487 SLIDE TUBE SUPPORT (x4) NOTE: INSERT THE (4) SLIDE SUPPORT TUBES INTO THEIR RESPECTIVE PILOT LOCATIONS (FIGURE 1). PLACE (1) SLIDE RAIL ASSEMBLY ON A FLAT SURFACE AND BEGIN INSERTING SLIDE BED AT THE BOTTOM OF THE SLIDE RAIL (FIGURE 2).
Page 79
STEP 4 - SLIDE NOTE: PLACE SECOND SLIDE RAIL ASSEMBLY OVER THE TOP OF THE SLIDE BED AND SLIDE SUPPORT TUBES. INSERT THE SLIDE BED AND SLIDE SUPPORT TUBES INTO THE SLIDE CAVITY. MAKE SURE SLIDE BED IS INSERTED WITHIN 1/8" (3mm) OF GROOVE BOTTOM. FAILURE TO INSERT SLIDE BED PROPERLY MAY RESULT IN INJURY OR AMPUTATION.
Page 80
STEP 5 - SLIDE QTY PART NUMBER DESCRIPTION H100009 BOLT WH 5/16x1 1/4 NOTE: USE 1 1/4" BOLTS TO FASTEN EACH SIDE OF THE SLIDE SUPPORT TUBES. TIP: HAVING A HELPER HOLD THE SLIDE ASSEMBLY TOGETHER WHILE YOU FASTEN WILL MAKE IT EASIER TO ASSEMBLE. (x4) BOLT - 1 1/4"...
Page 81
STEP 6 - SLIDE QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2 NOTE: USING AN 1/8" DRILL BIT, DRILL PILOT HOLES IN EACH INDENTATION ALONG EACH SIDE RAIL. THERE SHOULD BE 15 INDENTATIONS ON EACH RAIL. BE SURE TO DRILL THROUGH THE SLIDE RAIL AND THE SLIDE BED.
Page 82
STEP 47 - FORT ASSEMBLY QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 SLIDE ASSEMBLY TOP VIEW (x3) 5 in BOLT - 1/2" [127 mm] 3 7/8 in [98 mm] 5 in [127 mm] 2 3/8 in 6 3/8 in [60 mm] [161 mm]...
