Elko iNels RFATV-2 Quick Start Manual

RFATV-2

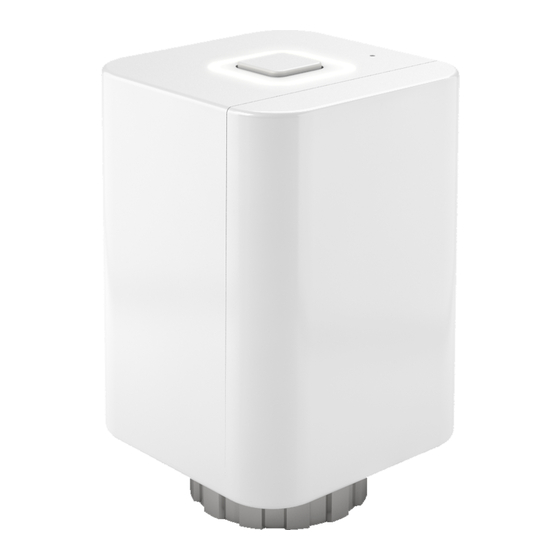

Wireless thermo-valve
EN
Bezdrátová termohlavice
CZ

Characteristics /

Charakteristika
• The wireless thermo valve measures room temperature and huminity by internal sensor; based
on a set program in the system unit, it opens / closes the radiator valve.
• it can be combinated with these three system units: eLAN-RF 103 or RF Touch 2.
• It measures temperature in a range of 0...+50 °C and sends it to the system unit in regular 2-min.
intervals.
• Monitoring function Open window, where upon a sudden change in temperature, it shuts the
valve for a preset period.
• Setting the hysteresis and off set is performed in the system unit or application.
• Low battery indicator on the display of the system unit or in the application.
• Battery power (1.5 V / 2x AA - included in supply) with battery life of about 1 year based on
frequency of use.
• Range up to 100 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20N or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
• Package includes: 2x battery AA

Description /

Popis
Asembly / Montáž
Asembly:
1.
- if necessary, mount on a suitable adapter to the existing heating valve.
- mount the coupling ring to the valve (adapter).
Montáž:
- v případě potřeby na stávající ventil topení našroubujte vhodný adaptér.
- na ventil (adaptér) našroubujte hlavici.

Power:

2.
- open the battery cover.
- insert the batteries (included in packaging, observe the polarity).
- close the battery cover.
Napájení:
- otevřete kryt baterií.
- vložte baterie (jsou součástí balení, pozor na polaritu).
- zavřete kryt baterií.
Made in Czech Republic
2
that support this feature.
Central button
Centrální tlačítko
LED indication
LED indikace
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Česká republika | e-mail: elko@elkoep.cz
Support: +420 778 427 366 |
EN
www.elkoep.com
• Bezdrátová termohlavice měří interním senzorem teplotu a vlhkost v místnosti, na základě
nastaveného programu v systémovém prvku otvírá / zavírá ventil radiátoru.
• Lze ji kombinovat s těmito prvky: eLAN-RF 103 nebo RF Touch 2.
• Měří teplotu v rozsahu 0 ... +50 °C a posílá ji do systémového prvku v pravidelných intervalech
po 2 minutách
• Funkce ''Detekce otevřeného okna'' , kdy při náhlé změně teploty uzavře ventil na předem
nastavenou dobu.
• Nastavení hystereze a off setu se provádí v systémovém prvku nebo aplikaci.
• Indikace slabé baterie na displeji systémového prvku nebo v aplikaci.
• Bateriové napájení 1.5 V / 2x AA - součástí balení s životností cca 1 rok dle četnosti užívání.
• Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a
prvkem použijte opakovač signálu RFRP-20N nebo prvky s protokolem RFIO
podporují.
• Komunikační frekvence s obousměrným protokolem iNELS RF Control
• V základu je hlavice kompatibilní s ventily M30x1,5
• Součást balení: 2x baterie AA
Temperature and humidity sensor
Teplotní a vlhkostní čidlo
RESET button
RESET tlačítko
Battery 2x AA
Baterie 2x AA
assembly valve heating /
montáž na ventil topení
valve /
ventil
Technická podpora: +420 775 444 609
CZ
02-4/2022 Rev.0
2 , které tuto funkci
adapter / wireless thermostat /
adaptér bezdrátová termohlavice
1/3
