Elko iNels RFATV-2 Quick Start Manual

RFATV-2

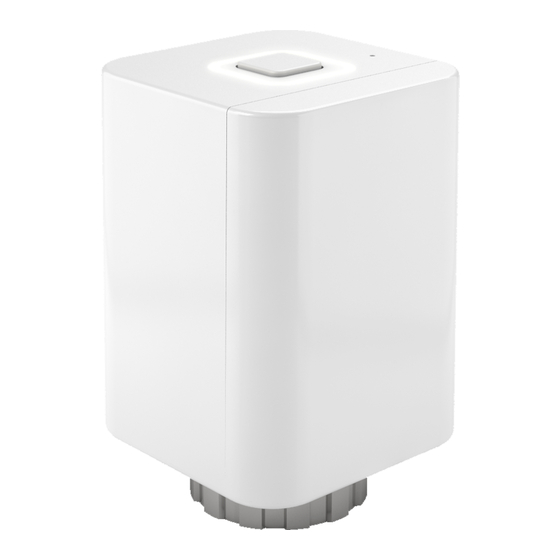

Wireless thermo-valve
EN
Vezeték nélküli termofej
HU

Characteristics /

Jellemzők
• The wireless thermo valve measures room temperature and huminity by internal sensor; based
on a set program in the system unit, it opens / closes the radiator valve.
• it can be combinated with these three system units: eLAN-RF 103 or RF Touch 2.
• It measures temperature in a range of 0...+50 °C and sends it to the system unit in regular 2-min.
intervals.
• Monitoring function Open window, where upon a sudden change in temperature, it shuts the
valve for a preset period.
• Setting the hysteresis and off set is performed in the system unit or application.
• Low battery indicator on the display of the system unit or in the application.
• Battery power (1.5 V / 2x AA - included in supply) with battery life of about 1 year based on
frequency of use.
• Range up to 100 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20N or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
• Package includes: 2x battery AA

Description /

Az eszköz részei
Asembly / Felszerelés
Asembly:
1.
- if necessary, mount on a suitable adapter to the existing heating valve.
- mount the coupling ring to the valve (adapter).
Felszerelés:
- Ha szükséges, használja a megfelelő adaptert és helyezze rá a termoszelepre.
- Csavarja rá a csatalakozó gyűrűt közvetlenül a szelepre vagy az adapterre.
Power:
2.
- open the battery cover.
- insert the batteries (included in packaging, observe the polarity).
- close the battery cover.
Tápellátás:
- nyissa fel az elemtartó fedelét.
- helyezze be az elemeket (a csomag tartalmazza) - ügyeljen a helyes polaritásra.
- tegye vissza az elemtartó fedelét.
ELKO EP Hungary Kft. | Hungária krt. 69 | 1143 Budapest | Magyarország | e-mail: info@elkoep.hu | Technikai támogatás: +36 1 40 30 132
Made in Czech Republic
2
that support this feature.
Central button
Központi gomb
LED indication
LED jelzése
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
www.elkoep.com / www.elkoep.hu
• A vezeték nélküli termofej belső érzékelővel méri a helyiség hőmérsékletét és páratartalmát, és a
rendszeregységben beállított program alapján nyitja/zárja a radiátor szelepét.
• Kombinálható a következő három rendszerelem egyikével: eLAN-RF 103 nebo RF Touch 2.
• 0 .. +50°C tartományban méri a hőmérsékletet és 2 perces időközönként elküldi a rendszeregység felé.
• A „Nyitott ablak" felügyeleti funkcióval hirtelen hőmérséklet-változáskor lezárja a szelepet egy
előre beállított időtartamra.
• A rendszeregység vagy az alkalmazás megfelelő felületén beállítható az érzékelő hiszterézise
és az ofszet.
• Az elemek alacsony töltési szintjét ikon jelzi a rendszeregység kijelzőjén vagy az alkalmazás felületén.
• Közvetlenül a fűtőtest (radiátor) termo-szelepére szerelhető.
• A tápellátás elemről történik (1.5V / 2 x AA - a csomag tartalmazza); az elem élettartama kb. 1 év
a használat gyakoriságától függően.
• Hatótávolság akár 100 m (nyílt terepen), ha a vezérlő és az egységek között gyenge a jelátvitel,
használjon RFRP-20N jelismétlőt vagy olyan RFIO
ezt a funkciót.
• Kommunikáció kétirányú iNELS RF Control protokollal.
• A csomag tartalma: 2x AA elem
Temperature and humidity sensor
Hőmérséklet- és páratartalom-érzékelő
RESET button
RESET gomb
Battery 2x AA
2x AA elem
assembly valve heating /
Fűtési szelep szerelvény
valve /
szelep csatlakozás
02-4/2022 Rev.0
2 protokollal rendelkező egységet, amelyik támogatja
adapter / wireless thermostat /
vezeték nélküli termofej
adapter
1/3
