Elko iNels RFATV-2 Quick Start Manual

RFATV-2

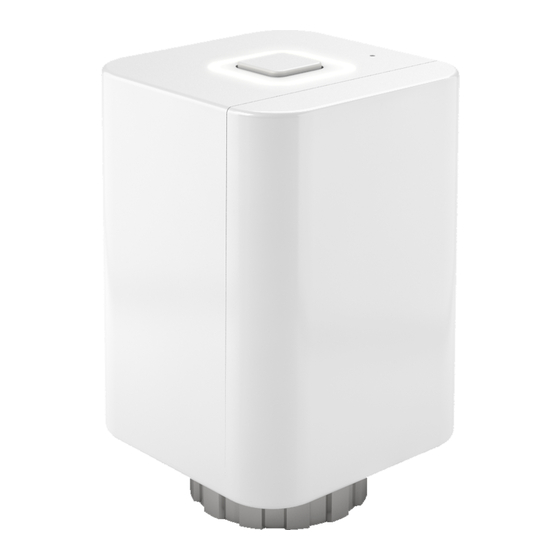

Wireless thermo-valve
EN
Cap termostatic fără fi r
RO

Characteristics /

Characteristici
• The wireless thermo valve measures room temperature and huminity by internal sensor; based
on a set program in the system unit, it opens / closes the radiator valve.
• it can be combinated with these three system units: eLAN-RF 103 or RF Touch 2.
• It measures temperature in a range of 0...+50 °C and sends it to the system unit in regular 2-min.
intervals.
• Monitoring function Open window, where upon a sudden change in temperature, it shuts the
valve for a preset period.
• Setting the hysteresis and off set is performed in the system unit or application.
• Low battery indicator on the display of the system unit or in the application.
• Battery power (1.5 V / 2x AA - included in supply) with battery life of about 1 year based on
frequency of use.
• Range up to 100 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20N or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
• Package includes: 2x battery AA

Description /

Descriere
Asembly / Montare
Asembly:
1.
- if necessary, mount on a suitable adapter to the existing heating valve.
- mount the coupling ring to the valve (adapter).
Montare:
- dacă este necesar, montaţi adaptorul adecvat pe robinetul existent al caloriferului.
- înșurubaţi capul pe robinet (adaptor).

Power:

2.
- open the battery cover.
- insert the batteries (included in packaging, observe the polarity).
- close the battery cover.
Alimentare:
- deschideţi capacul bateriilor.
- introduceţi bateriile (sunt incluse în pachet, atenţie la polaritate).
- închideţi capacul bateriilor.
Made in Czech Republic
2
that support this feature.
Central button
Buton principal
LED indication
Indicator LED
• Capul termostatic wireless măsoară temperatura și umiditatea din cameră cu ajutorul unui
senzor intern și deschide/închide robinetul caloriferului pe baza programului setat în
elementul de sistem.
• Poate fi combinat cu aceste elemente: eLAN-RF 103 sau RF Touch 2.
• Măsoară temperatura în intervalul 0 ... +50 °C și o trimite la elementul de sistem la intervale
regulate de 2 minute
• Funcţia „Detectarea ferestrei deschise" închide robinetul pentru o perioadă de timp prestabilită
atunci când apare o schimbare bruscă a temperaturii.
• Setările privind histerezisul și ofsetul se fac în elementul de sistem sau în aplicaţie.
• Indicarea bateriei slabe pe afi șajul elementului de sistem sau în aplicaţie.
• Alimentare cu baterii 1,5 V / 2x AA - incluse în pachet cu o durată de viaţă de aprox. 1 an, în
funcţie de frecvenţa de utilizare.
• Raza de acţiune de până la 100 m (în aer liber), în cazul unui semnal insufi cient între controler
și unitate, utilizaţi repetorul de semnal RFRP-20N sau componente cu protocol RFIO2 care
suportă această funcţie.
• Frecvenţa de comunicare cu protocol bidirecţional iNELS RF Control
• Capul de bază este compatibil cu robinetele M30x1,5
• Conţinutul ambalajului: 2x baterie AA
Temperature and humidity sensor
Senzor de temperatură și umiditate
RESET button
Buton RESET
Battery 2x AA
Baterie 2x AA
assembly valve heating /
montare pe robinetul sistemului de încălzire
valve /
robinet
02-4/2022 Rev.0
adapter / wireless thermostat /
adaptor cap termostatic wireless
1/3
