Elko iNels RFATV-2 Quick Start Manual

RFATV-2

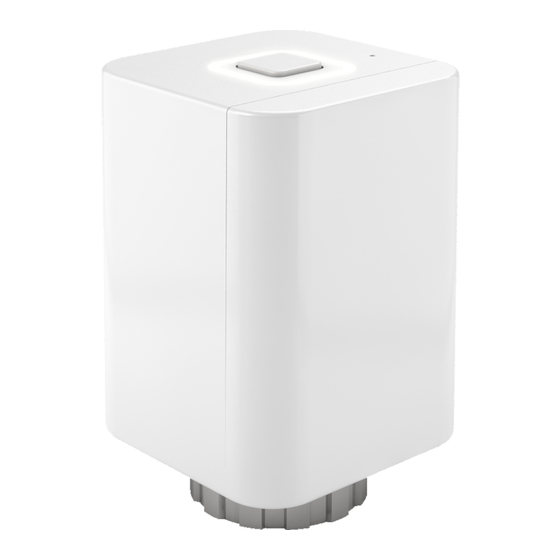

Wireless thermo-valve
EN
Bezprzewodowa głowica termostatyczna
PL

Characteristics /

Charakterystyka
• The wireless thermo valve measures room temperature and huminity by internal sensor; based
on a set program in the system unit, it opens / closes the radiator valve.
• it can be combinated with these three system units: eLAN-RF 103 or RF Touch 2.
• It measures temperature in a range of 0...+50 °C and sends it to the system unit in regular 2-min.
intervals.
• Monitoring function Open window, where upon a sudden change in temperature, it shuts the
valve for a preset period.
• Setting the hysteresis and off set is performed in the system unit or application.
• Low battery indicator on the display of the system unit or in the application.
• Battery power (1.5 V / 2x AA - included in supply) with battery life of about 1 year based on
frequency of use.
• Range up to 100 m (in open space), if the signal is insuffi cient between the controller and unit,
use the signal repeater RFRP-20N or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control.
• Package includes: 2x battery AA

Description /

Opis
Asembly / Montaż
Asembly:
1.
- if necessary, mount on a suitable adapter to the existing heating valve.
- mount the coupling ring to the valve (adapter).
Montaż:
- w przypadku potrzeby najpierw załóż stosowny adapter na zawór kaloryfera.
- wkręć pierścień łączący na zawór (adapter).

Power:

2.
- open the battery cover.
- insert the batteries (included in packaging, observe the polarity).
- close the battery cover.
Zasilanie:
- otwórz pokrywę baterii.
- włóż baterie (w zestawie, uważaj na polaryzację).
- zamknij pokrywę baterii.
Made in Czech Republic
2
that support this feature.
Central button
Przycisk centralny
LED indication
LED sygnalizacja
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Poland, sp. z o. o. | ul. Motelowa 21 | 43-400 Cieszyn | Polska | e-mail: elko@elkoep.pl | GSM: +48 785 431 024
www.elkoep.com / www.elkoep.pl
• Bezprzewodowa głowica termostatyczna dokonuje pomiaru temperatury oraz wilgotności
poprzez sensor, na podstawie ustawionego harmonogramu otwiera / zamyka zawór grzejnika.
• Można z niej korzystać w połączeniu z jednym z trzech urządzeń systemowych: eLAN-RF 103
nebo RF Touch 2.
• Mierzy temperaturę w zakresie 0...+50˚C, dane przesyła co 2 minut do urządzenia systemowego.
• Funkcja pilnowania otwartego okna, gdzie przy nagłej zmianie temperatury zamknie zawór na
wcześniej ustawiony okres czasu.
• Ustawienie histerezy oraz off setu jest możliwe w urządzeniu systemowym lub aplikacji.
• Zasilanie bateriowe (1.5 V / 2x AA - w zestawie), czas pracy ok. 1 roku, w zależności od używania.
• Zasięg do 100 m (w wolnej przestrzeni), w przypadku niewystarczającego sygnału pomiędzy
sterownikiem oraz urządzeniem użyj wzmacniacza sygnału (repeatera) RFRP-20N lub urządzenia
s protokołem RFIO 2 , wspierającego tę funkcję.
• Częstotliwość komunikacji z dwukierunkowym protokołem iNELS RF Control.
• W składzie urządzenia: 2x bateria AA
Temperature and humidity sensor
Sensor temperatur i wilgotności
RESET button
Przycisk RESET
Battery 2x AA
Bateria 2x AA
assembly valve heating /
montaż na zawór kaloryfera
valve /
zawór
02-4/2022 Rev.0
adapter / wireless thermostat /
adapter bezprzewodowa głowica
termostatyczna
1/3
