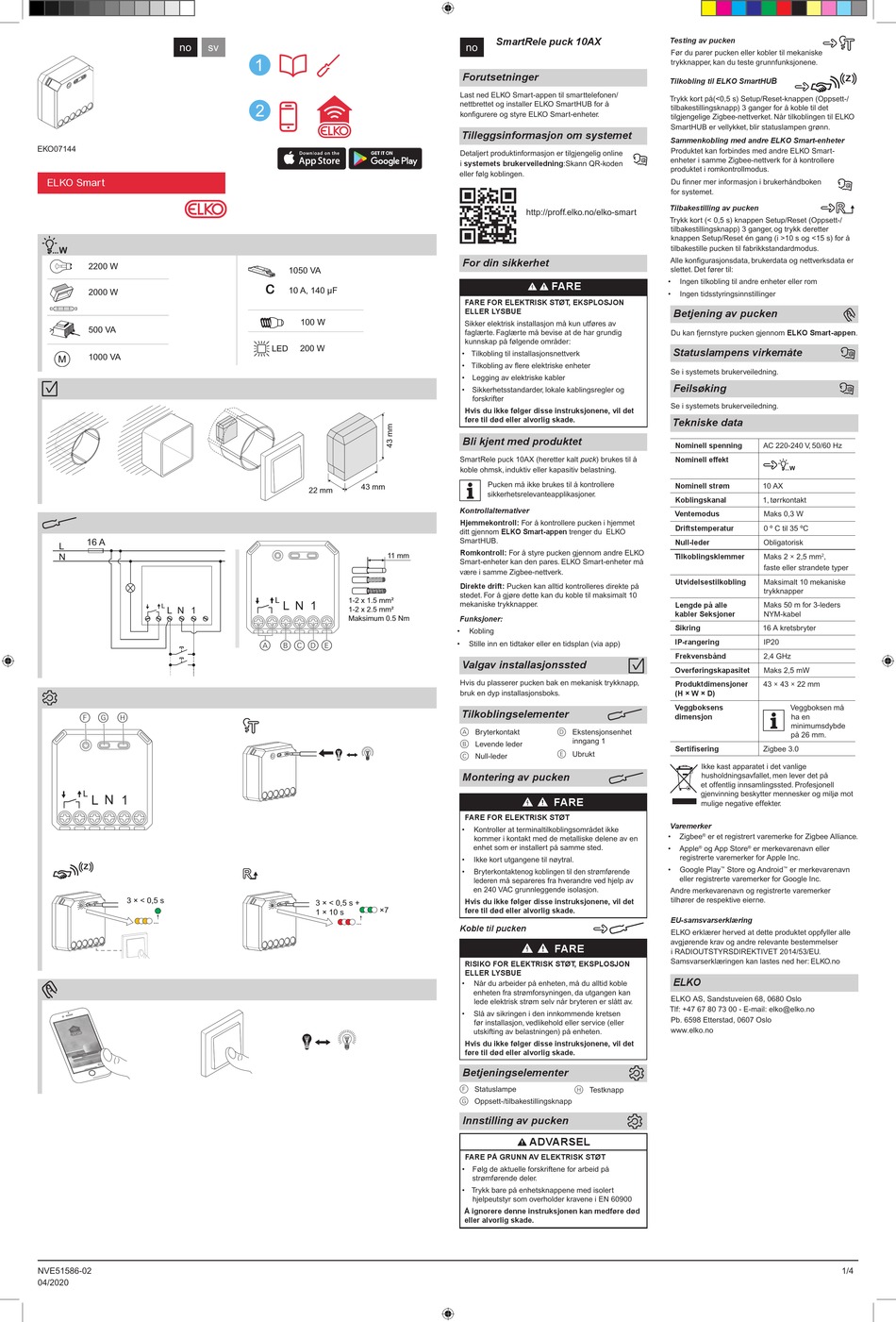

EKO07144
ELKO Smart
2200 W
2000 W
500 VA
1000 VA
16 A
L
N
L
L N
1
F G H
L
L N
1
3 × < 0,5 s
NVE51586-02
04/2020
sv
1050 VA
C
10 A, 140 F
100 W
200 W
43 mm
22 mm
L
1-2 x 1.5 mm²
L N
1
1-2 x 2.5 mm²
Maksimum 0.5 Nm
A
B
C D E
3 × < 0,5 s +
1 × 10 s
SmartRele puck 10AX
no
Forutsetninger
Last ned ELKO Smart-appen til smarttelefonen/
nettbrettet og installer ELKO SmartHUB for å
konfigurere og styre ELKO Smart-enheter.
Tilleggsinformasjon om systemet
Detaljert produktinformasjon er tilgjengelig online
i systemets brukerveiledning:Skann QR-koden
eller følg koblingen.
http://proff.elko.no/elko-smart
For din sikkerhet
FARE FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
Sikker elektrisk installasjon må kun utføres av
faglærte. Faglærte må bevise at de har grundig
kunnskap på følgende områder:
• Tilkobling til installasjonsnettverk
• Tilkobling av flere elektriske enheter
• Legging av elektriske kabler
• Sikkerhetsstandarder, lokale kablingsregler og
forskrifter
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Bli kjent med produktet

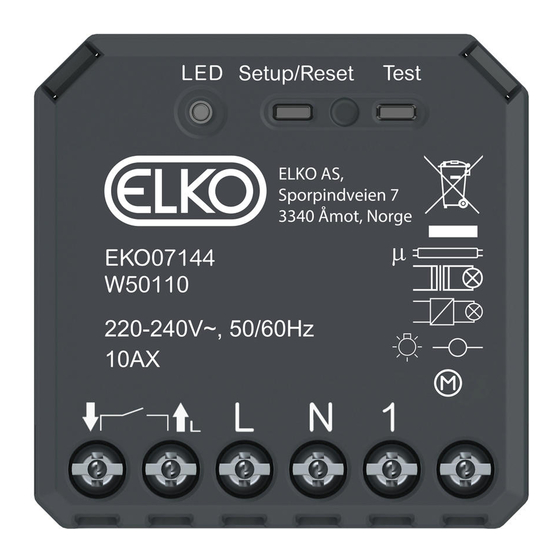

SmartRele puck 10AX (heretter kalt puck) brukes til å
koble ohmsk, induktiv eller kapasitiv belastning.
|
Pucken må ikke brukes til å kontrollere
sikkerhetsrelevanteapplikasjoner.
Kontrollalternativer
Hjemmekontroll: For å kontrollere pucken i hjemmet
ditt gjennom ELKO Smart-appen trenger du ELKO
SmartHUB.
Romkontroll: For å styre pucken gjennom andre ELKO
11 mm
Smart-enheter kan den pares. ELKO Smart-enheter må
være i samme Zigbee-nettverk.
Direkte drift: Pucken kan alltid kontrolleres direkte på
stedet. For å gjøre dette kan du koble til maksimalt 10
mekaniske trykknapper.
Funksjoner:
• Kobling
• Stille inn en tidtaker eller en tidsplan (via app)
Valgav installasjonssted
Hvis du plasserer pucken bak en mekanisk trykknapp,
bruk en dyp installasjonsboks.
Tilkoblingselementer
A Bryterkontakt
B Levende leder
C Null-leder
Montering av pucken
FARE FOR ELEKTRISK STØT
• Kontroller at terminaltilkoblingsområdet ikke
kommer i kontakt med de metalliske delene av en
enhet som er installert på samme sted.
• Ikke kort utgangene til nøytral.
• Bryterkontaktenog koblingen til den strømførende
lederen må separeres fra hverandre ved hjelp av
en 240 VAC grunnleggende isolasjon.
Hvis du ikke følger disse instruksjonene, vil det
×7
føre til død eller alvorlig skade.
Koble til pucken
RISIKO FOR ELEKTRISK STØT, EKSPLOSJON
ELLER LYSBUE
• Når du arbeider på enheten, må du alltid koble
enheten fra strømforsyningen, da utgangen kan
lede elektrisk strøm selv når bryteren er slått av.
• Slå av sikringen i den innkommende kretsen
før installasjon, vedlikehold eller service (eller
utskifting av belastningen) på enheten.
Hvis du ikke følger disse instruksjonene, vil det
føre til død eller alvorlig skade.
Betjeningselementer
F Statuslampe
G Oppsett-/tilbakestillingsknapp
Innstilling av pucken
ADVARSEL
FARE PÅ GRUNN AV ELEKTRISK STØT
• Følg de aktuelle forskriftene for arbeid på
strømførende deler.
• Trykk bare på enhetsknappene med isolert
hjelpeutstyr som overholder kravene i EN 60900
Å ignorere denne instruksjonen kan medføre død
eller alvorlig skade.
Testing av pucken
Før du parer pucken eller kobler til mekaniske
trykknapper, kan du teste grunnfunksjonene.
Tilkobling til ELKO SmartHU
Trykk kort på(<0,5 s) Setup/Reset-knappen (Oppsett-/
tilbakestillingsknapp) 3 ganger for å koble til det
tilgjengelige Zigbee-nettverket. Når tilkoblingen til ELKO
SmartHUB er vellykket, blir statuslampen grønn.
Sammenkobling med andre ELKO Smart-enheter
Produktet kan forbindes med andre ELKO Smart-
enheter i samme Zigbee-nettverk for å kontrollere
produktet i romkontrollmodus.
Du finner mer informasjon i brukerhåndboken
for systemet.
Tilbakestilling av pucken
Trykk kort (< 0,5 s) knappen Setup/Reset (Oppsett-/
tilbakestillingsknapp) 3 ganger, og trykk deretter
knappen Setup/Reset én gang (i >10 s og <15 s) for å
tilbakestille pucken til fabrikkstandardmodus.
Alle konfigurasjonsdata, brukerdata og nettverksdata er
slettet. Det fører til:
• Ingen tilkobling til andre enheter eller rom
FARE
• Ingen tidsstyringsinnstillinger
Betjening av pucken
Du kan fjernstyre pucken gjennom ELKO Smart-appen.
Statuslampens virkemåte
Se i systemets brukerveiledning.
Feilsøking
Se i systemets brukerveiledning.
Tekniske data
Nominell spenning
Nominell effekt
Nominell strøm
Koblingskanal
Ventemodus
Driftstemperatur
Null-leder
Tilkoblingsklemmer
Utvidelsestilkobling
Lengde på alle
kabler Seksjoner
Sikring
IP-rangering
Frekvensbånd
Overføringskapasitet
Produktdimensjoner
(H × W × D)
Veggboksens
dimensjon
D Ekstensjonsenhet
inngang 1
Sertifisering
E Ubrukt
Ikke kast apparatet i det vanlige
husholdningsavfallet, men lever det på
et offentlig innsamlingssted. Profesjonell
gjenvinning beskytter mennesker og miljø mot
FARE
mulige negative effekter.
Varemerker
• Zigbee
®
er et registrert varemerke for Zigbee Alliance.
• Apple
®
og App Store
registrerte varemerker for Apple Inc.
• Google Play
eller registrerte varemerker for Google Inc.
Andre merkevarenavn og registrerte varemerker
tilhører de respektive eierne.
EU-samsvarserklæring
ELKO erklærer herved at dette produktet oppfyller alle
avgjørende krav og andre relevante bestemmelser
FARE
i RADIOUTSTYRSDIREKTIVET 2014/53/EU.
Samsvarserklæringen kan lastes ned her: ELKO.no
ELKO
ELKO AS, Sandstuveien 68, 0680 Oslo
Tlf: +47 67 80 73 00 - E-mail: elko@elko.no
Pb. 6598 Etterstad, 0607 Oslo
www.elko.no
H Testknapp
B
AC 220-240 V, 50/60 Hz
10 AX
1, tørrkontakt
Maks 0,3 W
0 º C til 35 ºC
Obligatorisk
Maks 2 2,5 mm
2
,
faste eller strandete typer
Maksimalt 10 mekaniske
trykknapper
Maks 50 m for 3-leders
NYM-kabel
16 A kretsbryter
IP20
2,4 GHz
Maks 2,5 mW
43× 43 22 mm
Veggboksen må
|
ha en
minimumsdybde
på 26 mm.
Zigbee 3.0
®
er merkevarenavn eller
™
Store og Android
™
er merkevarenavn
1/4
