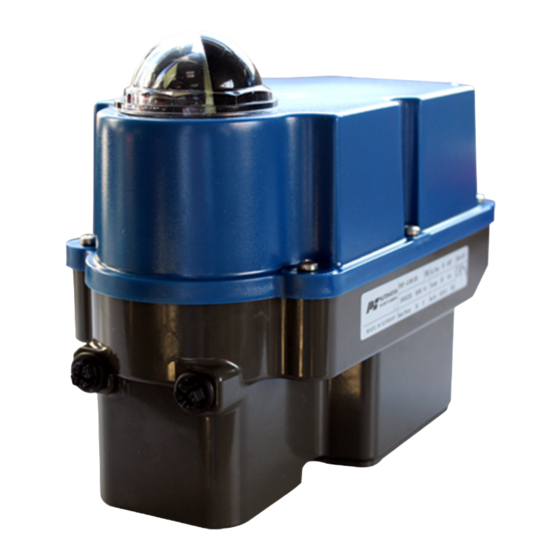

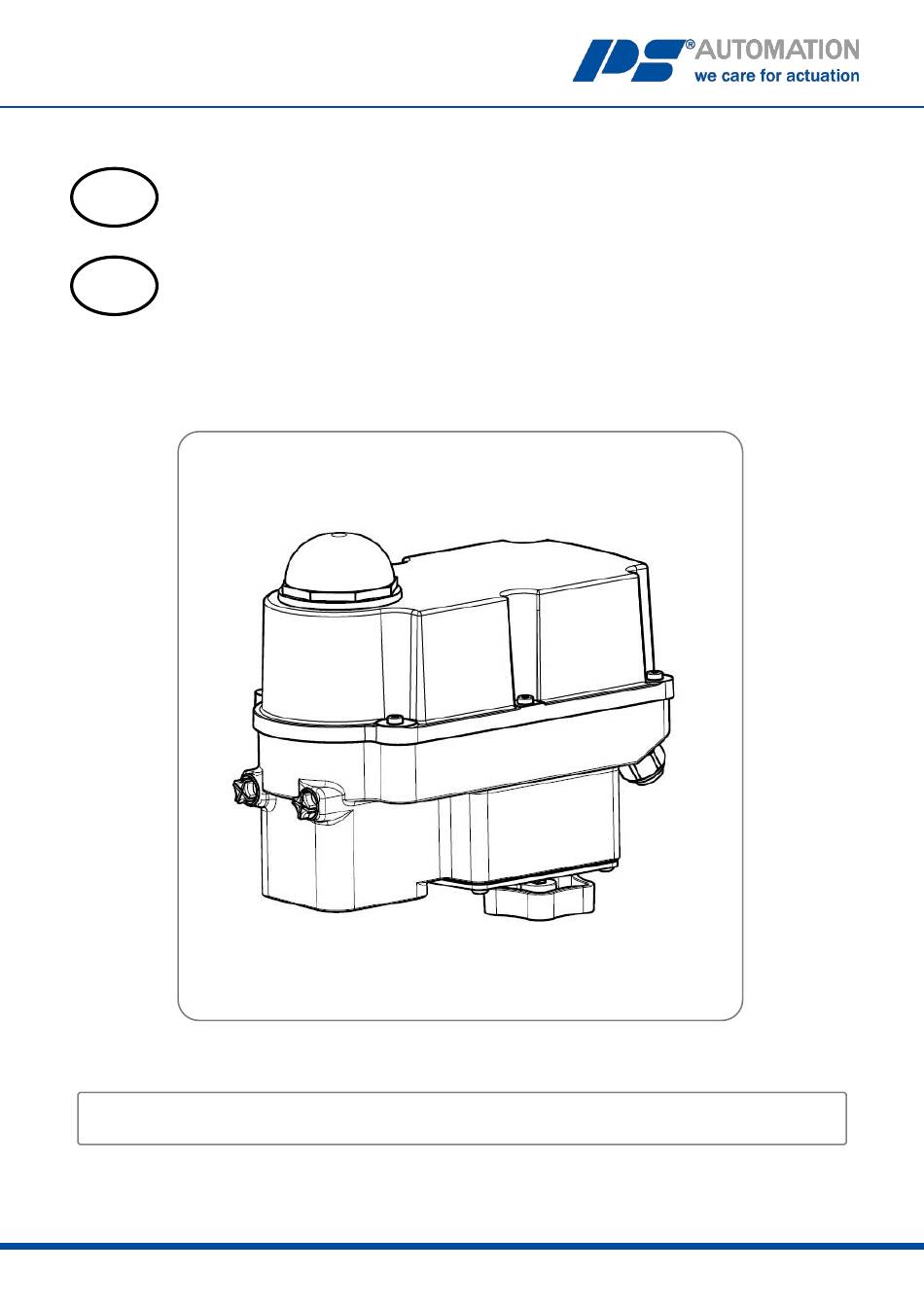

- Page 1 Short Operating Instructions PSF-Q-M (from page 2) Kurzbetriebsanleitung PSF-Q-M (ab Seite 11) Version 2022/03/23 Art. No.: 8035437 ©2022 PS Automation GmbH Subject to changes – Änderungen vorbehalten!
-
Page 2: Table Of Contents
9.1 Automatic commissioning ............................9 9.2 Manual commissioning ............................9 10. Manual operation ..............................10 11. Accessories ................................10 Type key PSF-Q-M 50 / 15 W / / 50 Nm / 16 s / Example / 24 VAC / 50-60 Hz /... -
Page 3: Safety
1. Safety Please ensure that the detailed operating instructions and the chapter on "Safety" in particular have been read and understood by all personnel involved in the installation, start-up, operation, maintenance and repair of the actuators. Caution! Dangerous electrical voltage can be present! Avoid personal or material damages by observing applicable regulations and safety standards! Please protect all of the power supply and control cables in front of the terminals mechanically by using suitable measures against unintentional... -
Page 4: Manual Operation
Mounting positions Outdoor usage: When using actuators in environments with high temperature fluctuations or high humidity, we suggest a heating resistor to be fitted to prevent the build-up of condensation within the enclosure. Figure 2: Mounting positions 3. Manual operation For commissioning the actuator during adjustment work (valve mounting and end position... -
Page 5: Valve Mounting
4. Valve mounting The PSF-Q-M actuators are designed with a mechanical interface according to ISO 5211 for valve mounting. The gear contains an exchangeable drive bush to connect the actuator to the valve shaft. • Check if the actuator flange suits the valve flange. -
Page 6: Electric Supply
6. Electric supply Switch mains off before starting to work. The wiring diagram inside the actuator is binding for the specific actuator wiring. For any optional accessories, see the separate wiring diagram in the corresponding installation instructions. *optional Figure 6: Electric supply 7. -
Page 7: Operator Push Buttons
Function Close with torque / Open with torque Automatic Commissioning Close with torque / Open with travel Manual Close with torque / commissioning Open with required rotation angle Set value range: 0-10 V / 0-20 mA Set value range: 2-10 V / 4-20 mA Set value / Split-Range 5-10 V/10-20 mA Set value / Split-Range 6-10 V/12-20 mA Set value / Split-Range 0-5 V/0-10 mA... -
Page 8: Status Display
Function Action Push button B1 Push button B2 LED sequence Green LED is on, red LED is flashing Push 4 seconds 100% 3x 75% 2x 50% 1x Green LED is on, red LED is flashing Push 1x to Running speed Change change the level 100% 3x... -
Page 9: Operation
8. Operation All internal parameters, like required motor torque, actual position, functional status, etc., are being permanently monitored during operation of the actuator PSF-Q-M. This ensures that the actuator positions with optimum accuracy, and closes the valve always tightly. Cut-off in end positions Depending on the selected switch position S2-3/4/9, it is determined how the actuator approaches an end position. -
Page 10: Manual Operation
10. Manual operation • Push button B1 and B2 simultaneously for minimum 3 seconds to change to manual operation mode. • Push button B1 to turn the valve shaft clockwise (CW). • Push button B2 to turn the valve shaft counterclockwise (CCW). •... -
Page 11: Typenschlüssel
9.1 Automatische Inbetriebnahme ..........................18 9.2 Manuelle Inbetriebnahme ............................ 18 10. Manuelle Bedienung ..............................19 11. Zubehör ..................................19 Typenschlüssel PSF-Q-M 50 / 15 W / / 50 Nm / 16 s / Beispiel / 24 VAC / 50-60 Hz /... -
Page 12: Sicherheit
1. Sicherheit Es ist sicherzustellen, dass jede Person, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Reparatur der Antriebe beauftragt ist, die ausführliche Betriebsanleitung und besonders das Kapitel „Sicherheit“ gelesen und verstanden hat. Vorsicht! Lebensgefährliche elektrische Spannung kann anliegen! Sach- oder Personenschäden sind durch geeignete Maßnahmen und Einhaltung der Sicherheitsstandards zu vermeiden! Alle Netzanschluss- und Steuerleitungen müssen mechanisch durch geeignete Maßnahmen vor den Anschlussklemmen gegen unabsichtliches... -
Page 13: Handbetätigung
Einbaulagen Einsatz im Freien: Beim Einsatz im Freien, stark schwankenden Umgebungstemperaturen oder hoher Luftfeuchtigkeit empfehlen wir die Verwendung einer Schaltraumheizung. Abbildung 2: Einbaulage 3. Handbetätigung Zur Betätigung des Antriebes bei Einstellarbeiten (Ventilaufbau und Endlageneinstellung) ist eine elektrische Handbetätigung mittels Taster vorhanden (siehe 10.). Taster Abbildung 3: Handbetätigung... -
Page 14: Armaturenanbau
4. Armaturenanbau Die elektrischen Antriebe PSF-Q-M sind zur mechanischen Verbindung zwischen Armatur und Antriebe mit Flanschen nach ISO 5211 ausgerüstet. Die Verbindung zur Armaturenwelle erfolgt über eine Doppelvierkant-SW17. • Prüfen, ob der Flansch der Armatur und des Antriebes übereinstimmt. • Prüfen ob die Steckkupplung des Antriebes mit der Ausführung der Armaturenwelle übereinstimmt. -
Page 15: Elektroanschluss
6. Elektroanschluss Vor Arbeitsbeginn Netzspannung trennen. Für den Anschluss verbindlich ist jeweils der im Antrieb befindliche Anschlussschaltplan. Der Anschluss von optionalem Zubehör ist den jeweiligen Betriebsanleitungen zu entnehmen. *optional Abbildung 6: Elektrischer Anschluss 7. Anzeige und Funktionen 7.1 DIP-Schalter Funktion Signal Sollwert Positionsrückmeldung... -
Page 16: Bedientaster
Funktion Schließen mit Drehmoment / Öffnen mit Drehmoment Automatische Inbetriebnahme Schließen mit Drehmoment / Öffnen per Weg Schließen mit Drehmoment / Manuelle Öffnen mit benötigtem Inbetriebnahme Schwenkwinkel Sollwertbereich: 0-10 V / 0-20 mA Sollwertbereich: 2-10 V / 4-20 mA Sollwert / Split-Range 5-10 V/10-20 mA Sollwert / Split-Range 6-10 V/12-20 mA Sollwert / Split-Range 0-5 V/0-10 mA Sollwert / Split-Range 2-6 V/4-12 mA... -
Page 17: Statusanzeige
Funktion Aktion Taster B1 Taster B2 LED-Sequenz Beide LEDs blinken Aktivieren > 7 Sek. drücken abwechselnd Armaturenwelle Drücken Grüne LED blinkt Manuelle rechtsdrehend (CW) Inbetriebnahme Armaturenwelle Drücken Rote LED blinkt linksdrehend (CCW) Starten > 3 Sek. drücken > 3 Sek. drücken Beide LEDs leuchten Verlassen 1 mal drücken... -
Page 18: Betrieb
8. Betrieb Während des Betriebs werden alle internen Parameter, wie zum Beispiel das erforderliche Motormoment und die aktuelle Position, sowie die Betriebszustände des Antriebs permanent überwacht. Damit wird sichergestellt, dass der Antrieb mit optimaler Genauigkeit positioniert und die Armatur immer korrekt geschlossen wird. Endlagenbetriebsverhalten Je nach gewählter Schalterstellung S2-3/4/9 wird bestimmt wie der Antrieb eine Endlage anfährt. -
Page 19: Manuelle Bedienung
10. Manuelle Bedienung • Taster B1 und B2 gleichzeitig für mindestens 3 Sekunden gedrückt halten, um die manuelle Bedienung zu aktivieren. • Taster B1 drücken um Armaturenwelle rechtsherum zu drehen (CW). • Taster B2 drücken um Armaturenwelle linksherum zu drehen (CCW). •... - Page 20 Our representatives / Unsere Niederlassungen: Italy /Italien India / Indien PS Automazione S.r.l. PS Automation India Pvt. Ltd. Via Pennella, 94 Srv. No. 25/1, Narhe Industrial Area, I-38057 Pergine Valsugana (TN) A.P. Narhegaon, Tal. Haveli, Dist. IND-411041 Pune Phone: <+39> 04 61-53 43 67 Fax: <+39>...
