Comica CVM-WS60 COMBO User Manual

Uhf 1-trigger-2 flexible mini wireless microphone
Hide thumbs Also See for CVM-WS60 COMBO:

Advertisement

Quick Links

Download this manual
CVM-WS60
COMBO
UHF 1-Trigger-2 Flexible Mini Wireless Microphone
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the CVM-WS60 COMBO and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Comica CVM-WS60 COMBO

Summary of Contents for Comica CVM-WS60 COMBO

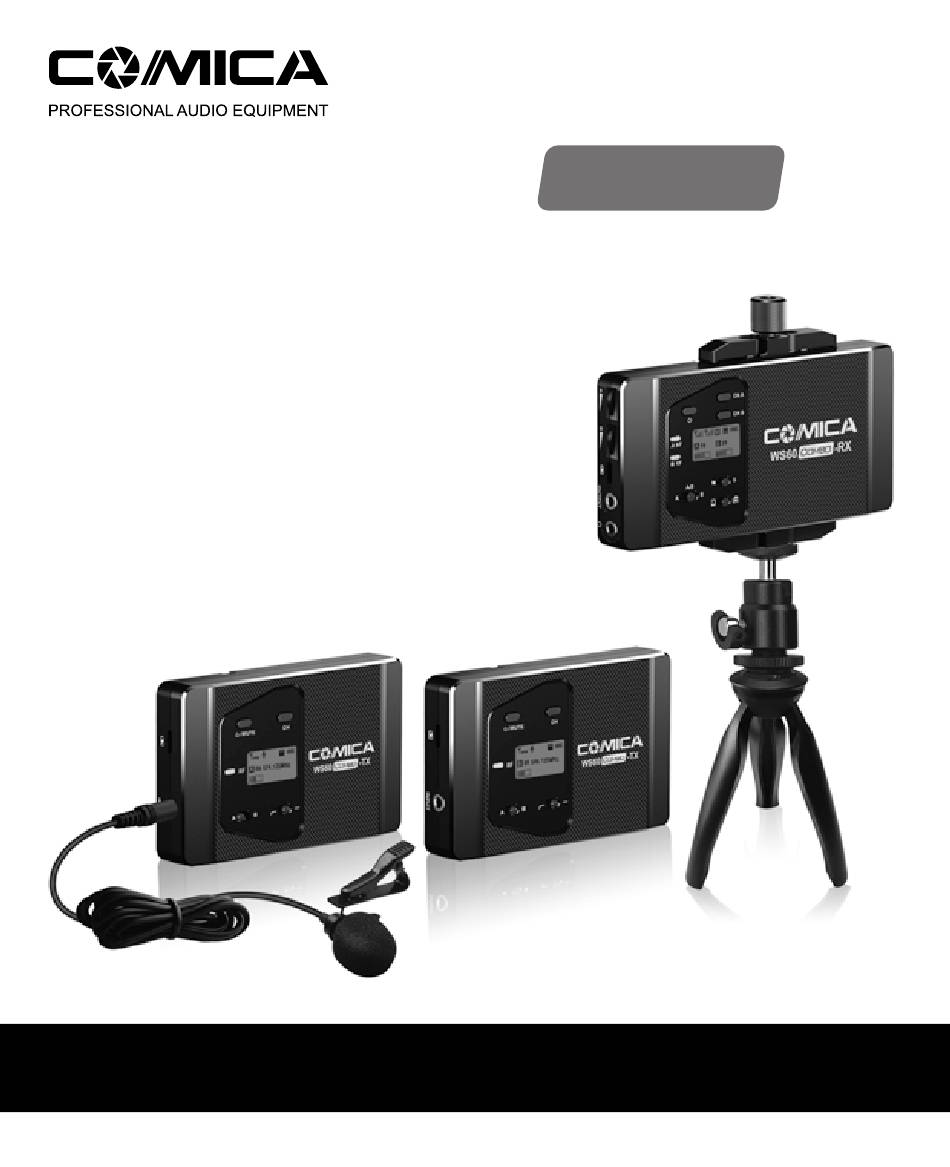

  • Page 1 CVM-WS60 COMBO UHF 1-Trigger-2 Flexible Mini Wireless Microphone User Manual...

  • Page 3: Main Features

    Foreword Thanks for purchasing COMICA WS60 COMBO UHF 1-Trigger-2 flexible mini wireless microphone; WS60 is a Flexible Mini wireless microphone with dual-transmitter triggered by one receiver, which charged by three AAA batteries; It utilizes UHF wireless FM technology and LCD high-resolution lattice screen, 10-level adjustable volume, and is integrated into LCF（Low cut filter) ,Stereo / Mono switchable audio mode,...

  • Page 4: Main Parts

    Notice Transmitter should be used more than 20cm from Receiver, when the distance is less than 20cm, Receiver’s wireless signal receiving part will take protect action to shut down wireless signal receiving, then audio may be intermittent, which is normal; In the case of stereo/mono mode switch, please preset the mode before using to avoid the transient interference caused by switching during usage;...
  • Page 5 Accessories: 3.5mm Mic Audio Input Cable 3.5mm-3.5mm Audio Output Cable Belt Clip Wind Muff Carrying Case Ball Head Tabletop Tripod Micro USB Charging Cable User Manual Warranty Card CVM-WS60 COMBO UHF 一拖二无线多功能迷你麦克风 用户使用手册...
  • Page 6 Components and Instruction Components Lavalier Transmitter (TX) 1/4 Connecting Hole AAA Battery Tray Belt Clip Connection Hole LCD Screen Channel Selection Switch On-off/Muting Button Matching / Muting Status Light Indicator Type-C External Power Interface MIC/ LINE IN Input Jack Group Switching Button LCF (Low Cut Filter) Switch...
  • Page 7 Hand-held Transmitter (HTX) Microphone LCD Display On-off/ RF Adjustment Button Group Switching Button AA Battery Tray...
  • Page 8 Receiver (RX) 1/4 Connecting Hole Locking Screw Smartphone Clamp AAA Battery Tray 1/4 Connecting Hole Group A Channel Selection Switch Group B Channel Selection Switch On-off Button Group A Working Status Light Indicator Group B Working Status Light Indicator Group A Volume Adjustment Dial Group B Volume Adjustment Dial Type-C External Power Interface 3.5mm Audio Output Jack...
  • Page 9 Function Button Instruction Long Press Power On/OFF Lavalier Muting Mode On-off/Muting Button Transmitter (The Mute Mode only works (TX) after the screen lighted up) Short Press Channel Selection Switch Short Press Channel Selection Group Switching Button Left is Group A Push Right is Group B LCF Switch...
  • Page 10 On-Off Button Long Power ON/OFF Receiver Press (RX) Press is to select Group A`s Channel Selection Switch Short Channel Press Press is to select Group B`s Channel Push left to , Open Group A only Group Switching Button Push to middle , Open both Push Group A and Group B...

  • Page 11: Screen Display

    Screen Display Lavalier Transmitter Normal Recording Low Cut Filter Antenna Icon Muting Normal Recording Power Indication Group A/B 11 579.125MHz Channel Audio Dynamic Bar Frequency Hand-held Transmitter Normal Recording Power Indication Channel Group A/B...
  • Page 12 Receiver Group B Signal Strength Mono Sound： Smartphone Mode： Group A Signal Strength Stereo Sound： Camera Mode： Power Indication Group A Group B Channel A Channel B Group A Volume Group B Audio Receiving Dynamic Bar Group A Audio Receiving Dynamic Bar Group B Volume Stereo Mode M/S Mode...
  • Page 13 Indicator Light Instruction Normal Recording Status （ The status works for transmitter only. Lavalier Green Light Keeps on The receiver can pick up the sound when channel matched successfully. ） Transmitter (TX) Red Light Keeps on Muting Mode Red Light Flickers Low- power Reminder Green Light Keeps on Normal working status after channel matched successfully...
  • Page 14 The matching steps of Receiver and Transmitter 1. Steps of matching single Lavalier Transmitter with Receiver 1.1 Switch the Receiver’s Group to “A” OR “B”, and select the appropriate channel Switch to Group to “A” OR “B” Select the appropriate channel （Receiver）...
  • Page 15 2. Steps of matching single Hand-held Transmitter with Receiver 2.1 Switch the Receiver’s Group to “A” OR “B”, and select the channel Switch to Group to “A” OR “B” Switch to Group "A" or "B" Select the appropriate channel （Receiver） 2.2 Switch the Group of handheld transmitter to 'A' or 'B' and adjust the channel of 'A' and 'B' corresponding to the receiver.
  • Page 16 3. Steps of matching two Lavalier Transmitters with one Receiver 3.1 Switch the Receiver’s Group to “A/B” , and select different channel for different Group Switch to Group to “A/B” Select Different Channel （Receiver） 3.2 Switch the Group of each lavalier transmitter to 'A' or 'B' and adjust the channel of 'A' and 'B' corresponding to the receiver.
  • Page 17 3.3 When the two working status light indicators of Receiver keeps on in GREEN, it matched successfully Green Light Keeps on Green Light Keeps on （Receiver） 4. Steps of matching one Lavalier Transmitter and one Hand-held Transmitter with Receiver 4.1 Switch the Receiver’s Group to “A/B”, and select different channel for different Group Switch to Group to “A/B”...
  • Page 18 4.2 Switch the Group of each transmitter to 'A' or 'B' and adjust the channel of 'A' and 'B' corresponding to the receiver. After above steps, it will be connected automatically Switch the corresponding Group with the Receiver 05 573.125MHz Switch the corresponding Channel with the Receiver （Lavalier Transmitter）...
  • Page 19 Installation and Usage Lavalier Transmitter (TX) 1.Install batteries into the Transmitter’s battery tray according to their positive and negative electrode; You can also charge by external power by inserting the Type-C plug into the Type-C Power Interface Type-C Plug POWER 5V...
  • Page 20 2. Insert the 3.5mm audio input cable into the audio input jack. 3. Long press the On-off Button to open the transmitter.
  • Page 21 4. Target the Mic to the audio source and check whether the Lavalier Transmitter is working properly according to the audio display bar on the screen. 1 0 d B 0 6 5 7 4 . 1 2 5 M H z Audio Dynamic Bar 5.
  • Page 22 Hand-held Transmitter 1. Install the battery into the hand-held Transmitter’s battery tray according to their positive and negative electrode 2. Long press the On-off Button to start the hand-held transmitter. 3. It can be used after channel matched successfully with Receiver Please refer to the matching steps for channel matching...
  • Page 23 Receiver 1. Install batteries into the Receiver’s battery tray according to their positive and negative electrode; You can also charge by external power by inserting the Type-C plug into the Type-C Power Interface Type-C Plug POWER 5V...
  • Page 24 2. Using Methods 2.1 Method one: Using with Tripod 2.1.1 Connect Receiver and Tripod...
  • Page 25 2.1.2 Rotate the four clamps to the front side.
  • Page 26 2.1.3 Fixing the locking screw to an appropriate height, then clamp your smartphone in a suitable position...
  • Page 27 2.1.4 Rotate the locking screw until it fastened and fix your smartphone...
  • Page 28 2.1.5 Connect the receiver and your smartphone with 3.5mm-3.5mm audio output cable...
  • Page 29 2.1.6 Plug your earphone into “ 3.5mm monitoring jack” to realize real time monitoring...
  • Page 30 2.2 Method two: Using with your Camera 2.2.1 Connect your Camera to the Receiver with the ball head...
  • Page 31 2.2.2 Insert the 3.5mm audio cable into the 3.5mm jack of the Receiver and your Camera respectively...
  • Page 32 2.2.3 Plug your earphone into “ 3.5mm monitoring jack” to realize real time monitoring 3. It can be used after channel matched successfully with Transmitter Please refer to the matching steps for channel matching...
  • Page 33 Specification Lavalier Transmitter (TX) Channel Duration 4 hours (External power has a longer duartion ) Antenna Built-in Spring Antenna Stray Radiation ﹤-60dBc Sound Delay ﹤20ms Audio Distortion ﹤0.5% Signal/ Noise ﹥65dB Audio Input Socket 3.5mm jack Battery AAA Batteries ×3pcs Dimension 104×65.2×18mm Working Temperature...
  • Page 34 Hand-held Transmitter (HTX) Channel Duration 6 Hours Signal/Noise ﹥65dB Antenna PCB Antenna Stray Radiation ﹤-60dBc Sound Delay ﹤20ms Audio Distortion ﹤0.5% Battery AA Batteries×2pcs Dimension Φ 53.5 (MAX)×248mm Working Temperature 0℃~＋50℃ Storage Temperature -20℃~＋60℃...
  • Page 35 Receiver (RX) Channel Duration 4 Hours (External power has a longer duartion ) Antenna Built-in Spring Antenna Sensitivity -83dBm Sound Delay ﹤20ms Audio Distortion ﹤0.5% Radiation Frequency 20Hz~18KHz Signal/Noise ﹥65dB Audio Output Socket 305mm jack Battery AAA Batteries×3pcs Dimension 134.5×65.4×18mm Working Temperature 0℃~＋50℃...
  • Page 37 CVM-WS60 COMBO UHF 一拖二无线多功能迷你麦克风 用户使用手册...
  • Page 39 前 言 感谢您购买CVM-WS60 COMBO UHF 一拖二无线多功能迷你麦克风； WS60是一款一拖二无线多功能迷你麦克风，此款麦克风使用三节AAA电池，采用 UHF无线调频技术及LCD高清点阵屏,10级可调音量，并融入了低切功能、立体声/ 单声道音频模式切换、MIC/LINE IN输入自动选择、手机/相机切换、拾音动态显 示等多种功能，同时具备强大的屏蔽抗噪性能，是一款广电级高品质麦克风； 为保证产品的顺畅使用及安全，请在使用前严格阅读本说明书，并正确组装及操 作。 产品主要功能 . 一拖二，同时支持手机、相机 . 一体式手机夹设计，灵活易用 . 12频，可进行多机位多场合混用 . M/S 切换、无级音量可调、静音等多种功能 . 可实时监听 . 外置AAA电池，同时可接外部电源供电 . 音量动态监测 . LCD点阵屏、高清易视 . 小巧轻便，工作距离高达60M （空旷无干扰环境60M，有障碍或干扰环境30M） 一拖二 相机手机通用 一体式 12频道 60m工作距离 M/S 切换...
  • Page 40 注意事项 正常使用时发射器应距离接收器20cm以上，当小于20cm时，接收器的无线信号接收 部分将会进行保护动作，从而关闭无线信号接收，音频可能出现间断，此为正常现 象; 进行立体声/单声道切换时，请在使用前提前设置好，避免在使用过程中切换带　 来的短暂电流干扰； 此产品采用TRRS-TRRS （4节-4节）输出线，同市场大多的TRS-TRS（3节-3节）、 或TRS-TRRS（3节-4节） 等输出线不同， 无法通用； 工作距离会受到周围环境的影响，使用过程中请尽量保持环境空旷无干扰； 手机用户请关闭WIFI，并在使用过程中将手机设置为‘飞行模式’以避免来电干 扰； （不支持部分安卓系统的原生态录音或录像模式，建议此时下载第三方APP 软件配合使用） 请在干燥环境中对该产品进行储存； 不要在雨中或潮湿环境中使用该设备，否则会有短路的危险； 包装清单 主体: 领夹发射器（TX） 手持发射器 (HTX) 接收器 (RX)
  • Page 41 配件: 3.5mm Mic 音频输入线 3.5mm-3.5mm 音频输出线 腰带夹 防风毛 便携箱 小云台 三脚架 USB 充电线 说明书 保修卡 CVM-WS60 COMBO UHF 一拖二无线多功能迷你麦克风 用户使用手册...
  • Page 42 部件介绍及说明 部件说明 领夹发射器 1/4 连接孔 AAA电池仓 腰带夹插孔 液晶显示屏 频道选择开关 开关/静音按键 状态指示灯 Type-C外置电源接口 MIC / LINE IN 外音输入接口 通道切换开关 低切功能切换开关...
  • Page 43 手持发射器 麦克风拾音筒 液晶显示屏 开关/调频按键 通道切换开关 AA电池仓...
  • Page 44 接收器 1/4 连接孔 锁紧旋钮 手机固定夹 AAA电池仓 1/4连接孔 A通道频道选择开关 B通道频道选择开关 开/关按键 A通道工作状态指示灯 B通道工作状态指示灯 A通道音量调节 B通道音量调节 Type-C外置电源接口 3.5mm音频输出接口 3.5mm监听接口 通道切换开关 手机/相机切换开关 单声道/立体声切换开关 液晶显示屏...
  • Page 45 按键说明 长按 开机 / 关机 静音 领夹发射器 开关/静音 按键 （静音功能的开启在屏幕 短按 点亮后方可生效） 频道选择开关 短按 选择频道 通道切换开关 左为“A”通道 拨动 右为“B”通道 低切功能切换开关 为低切 拨动 为正常录音 长按 开机 / 关机 开关/调频 按键 手持发射器 短按 频道选择 左推 A通道 通道选择开关 右推 B通道 低切功能开启会把音源低频部分过滤掉，比如野外昆虫的鸣叫声和 人群的噪音，主音源也会更清脆；低切分低范围低切与高范围低切， 低范围则是过滤掉一部分噪音，而高范围低切则过滤掉全部噪音。 关闭则真实还原环境的声音，主音源会更浑厚，可根据实际需要调整。...
  • Page 46 开关按键 长按 开机 / 关机 接收器 频道选择开关 为选择A通道频道 短按 为选择B通道频道 通道切换开关 为单独开通A通道 为开通A和B通道 拨动 为单独开通B通道 单声道/立体声切换开关 为单声道 拨动 为立体声 手机/相机切换开关 为手机模式 拨动 为相机模式 通道音量调节 为A通道音量调节 转动 为B通道音量调节 由于手机外置麦克风输入的限制，在手机模式下自动切换为单声道， 无立体声功能。...
  • Page 47 屏显说明 领夹发射器: 正常录音 低切 发射天线符号 静音 正常录音 发射端电量 A/B通道 11 579.125MHz 频道 音频动态显示条 频率 手持发射器: 正常录音 发射端电量 频道 A/B通道...
  • Page 48 接收器: 单声道： 手机模式： A通道信号强度 B通道信号强度 立体声： 相机模式： 接收器电量 A通道 B通道 A通道频道 B通道频道 A通道音量 A通道接收端音频动态 B通道音量 B通道接收端音频动态 立体声模式 M/S模式 A/B模式 手机/相机模式...
  • Page 49 指示灯定义 正常录音状态 （此状态仅针对发射器，频道匹配成功 绿灯长亮 后，接收器方可拾音） 领夹 发射器 红灯长亮 静音状态 红灯闪烁 低电量提醒 绿灯长亮 频道匹配成功后的正常工作状态 A RF 接收器 绿灯闪烁 频道匹配不成功 B RF 红灯闪烁 低电量提醒 红灯长亮 通道关闭 A RF： A通道工作状态指示灯 B RF： B通道工作状态指示灯...
  • Page 50 发射器与接收器配对方式 1.单一领夹发射器与接收器连接方式 1.1 将接收器的通道切换为“A”或“B”通道，并选择适当的频道 切换为“A”或“B”通道 选择适当的频道 （接收器） 1.2 将领夹发射器的通道切换为跟接收器对应的“A”或“B”通道； 并选择与接收器对应的频道即可自动连接 切换为与接收器对应的通道 05 573.125MHz 切换为与接收器对应的频道 （领夹发射器） 1.3 接收器对应的通道工作状态指示灯为常亮绿色即为连接成功 对应的通道工作状态指示灯为常亮绿色 （接收器）...
  • Page 51 2.单一手持发射器与接收器连接方式 2.1 将接收器的通道切换为“A”或“B”通道，并选择适当的频道 切换为“A”或“B”通道 选择适当的频道 （接收器） 2.2 将手持发射器的通道切换为跟接收器对应的“A”或“B”通道； 并选择与接收器对应的频道即可自动连接 切换为与接收器对应的通道 切换为与接收器对应的频道 （手持发射器） 2.3 接收器对应的通道工作状态指示灯为常亮绿色即为连接成功 对应的通道工作状态指示灯为常亮绿色 （接收器）...
  • Page 52 3.双领夹发射器与接收器连接方式 3.1 将接收器的通道切换为“A/B”通道，并为不同通道选择不同 的频道 切换为“A/B”通道 选择不同的频道 （接收器） 3.2 将两个领夹发射器的通道切换为跟接收器对应的“A”或“B” 通道；并选择与接收器对应的频道即可自动连接 切换为与接收器对应的通道 05 573.125MHz 切换为与接收器对应的频道 （领夹发射器A） 切换为与接收器对应的通道 591.125MHz 切换为与接收器对应的频道 （领夹发射器B）...
  • Page 53 3.3 接收器对应的两个工作状态指示灯为常亮绿色即为连接成功 常亮绿灯 常亮绿灯 （接收器）...
  • Page 54 4.领夹发射器和手持发射器混合与接收器连接方式 4.1 将接收器的通道切换为“A/B”通道，并为不同通道选择不同 的频道 切换为“A/B”通道 选择不同的频道 （接收器） 4.2 将领夹发射器和手持发射器的通道切换为跟接收器对应的 “A”或“B”通道，并选择与接收器对应的频道即可自动连接 切换为与接收器对应的通道 05 573.125MHz 切换为与接收器对应的频道 （领夹发射器） 切换为与接收器对应的通道 切换为与接收器对应的频道 （手持发射器） 4.3 接收器对应的两个工作状态指示灯为常亮绿色即为连接成功...
  • Page 55 安装与使用 领夹发射器 1. 将电池按照正负极指示装入发射器电池仓;也可单独使用外置电源 供电，只要通过Type-C插头插入外置电源插口 Type-C插头 POWER 5V...
  • Page 56 2.把3.5mm 音频输入线插入INPUT插口 3.长按电源开关打开发射器...
  • Page 57 4.将MIC 对准音源，根据屏幕上的音量指示条检测发射器是否正常工作 1 0 d B 0 6 5 7 4 . 1 2 5 M H z 音频动态显示条 5.使用方式 把腰带夹接到连接孔 6. 与接收器进行频道匹配成功后，即可使用 频道匹配请见配对方式部分...
  • Page 58 手持发射器 1. 将电池按照正负极指示装入发射器电池仓 2.长按电源开关打开手持发射器 3. 与接收器进行频道匹配成功后，即可使用 频道匹配请见配对方式部分...
  • Page 59 接收器 1. 将电池按照正负极指示装入接收器电池仓;也可单独使用外置电源 供电，只要通过Type-C插头插入外置电源插口 Type-C插头 POWER 5V...
  • Page 60 2. 使用方式 2.1 方式一：搭配三脚架使用方式 2.1.1 连接接收器与三脚架...
  • Page 61 2.1.2把固定夹旋到正面...
  • Page 62 2.1.3 把锁紧旋钮旋到适合高度,把手机放至固定夹适当的位置...
  • Page 63 2.1.4 把锁紧旋钮旋紧,把手机固定住...
  • Page 64 2.1.5 使用3.5mm-3.5mm 音频输出线连接接收器与手机...
  • Page 65 2.1.6 把耳机插入“3.5mm监听接口”可实时监听...
  • Page 66 2.2 方式二：搭配相机使用方式 2.2.1 通过小云台连接接收器与相机...
  • Page 67 2.2.2 使用3.5mm-3.5mm 音频输出线连接接收器与相机...
  • Page 68 2.2.3 把耳机插入“3.5mm监听接口”可进行实时监听 3. 与发射器进行频道匹配成功后，即可使用 频道匹配请见屏幕操作部分...
  • Page 69 技术规格 领夹发射器 TX 频道数 续航时间 4小时（外 电源更长的续航时间） 置 天线 内置弹簧天线 杂散辐射 ＜-60dBc 声音延迟 ＜20ms 音频失真 ＜0.5% 信噪比 ＞65dB 音频输入接口 3.5mm接口 电池 三节AAA电池 尺寸 104 x 65.2 x 18mm 0℃ ~ +50℃ 工作温度 -20℃ ~ +60℃ 存储温度...
  • Page 70 手持发射器 HTX 频道数 续航时间 6 小时 信噪比 ＞65dB 天线 PCB 天线 杂散辐射 ＜-60dBc 声音延迟 ＜20ms 音频失真 ＜0.5% 电池 两节AA电池 尺寸 Φ 53.5 (MAX) x 248mm 0℃ ~ +50℃ 工作温度 -20℃ ~ +60℃ 存储温度...
  • Page 71 接收器 RX 频道数 续航时间 4小时（外 电源更长的续航时间） 置 天线 内置弹簧天线 接收灵敏度 -83dBm 声音延迟 ＜20ms 音频失真 ＜0.5% 20Hz ~ 18KHz 频率响应 信噪比 ＞65dB 音频输出接口 3.5mm接口 电池 三节AAA电池 尺寸 134.5 x 65.4 x 18mm 0℃ ~ +50℃ 工作温度 -20℃ ~ +60℃ 存储温度...
  • Page 72 The COMICA logo is trademark which is registered and owned by Commlite Technology Co.,Ltd Email: support@comica-audio.com...
