Technische Kenmerken - DITEC entrematic TRAFFIC C Installation Manual, Maintenance, Use

17
14
16
18

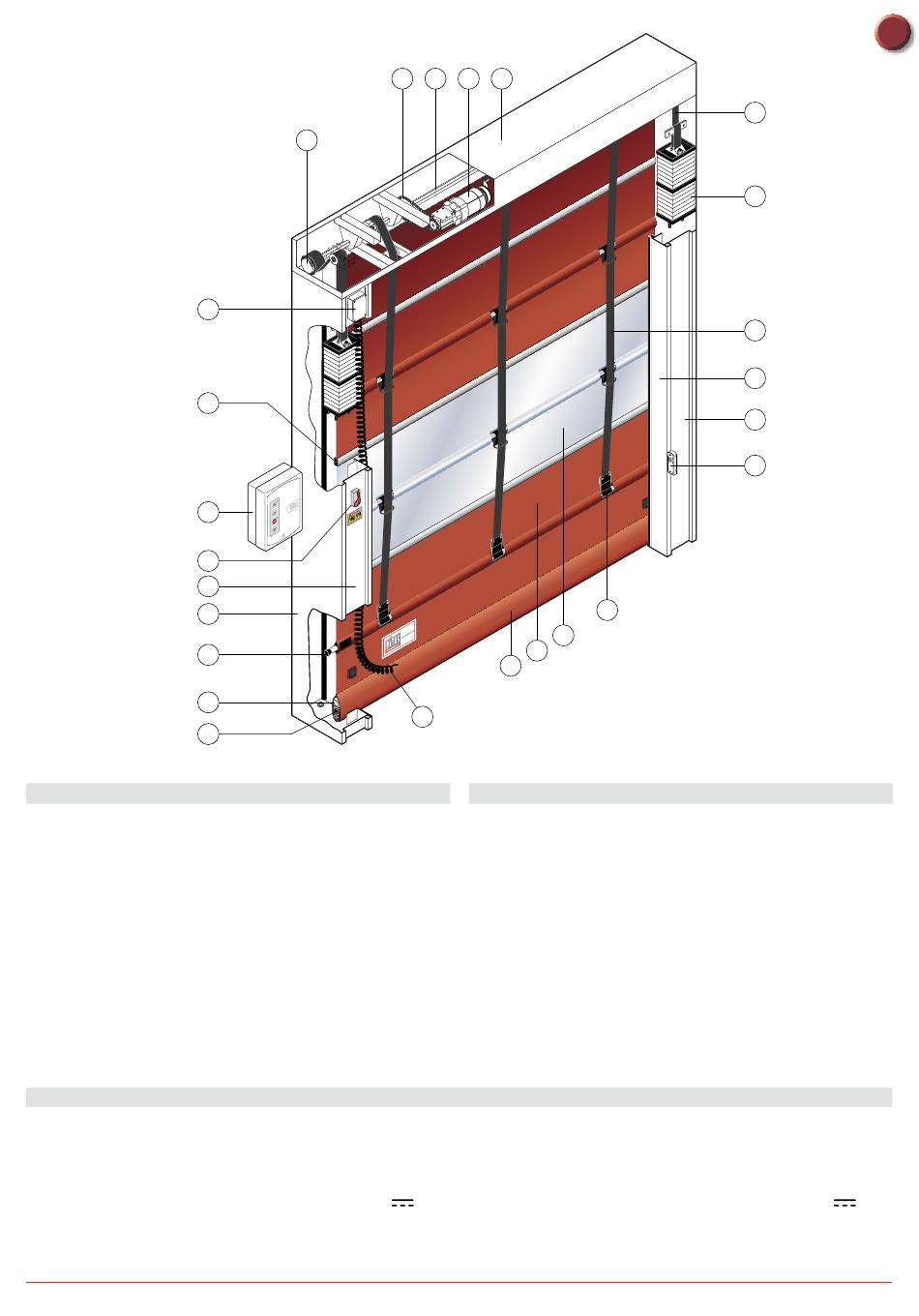

Ref. Beschrijving
1 Bak
2 Reductiemotor K10
3 Oprolas
4 Aandrijfketting
5 Trommel riem tegenwicht
6 Manuele ontgrendelgreep
7 Aluminiumprofi el veiligheidsbalk
8 Rubberprofi el veiligheidsbalk
9 Verdeelkast balk
10 Verbindingskabel balk
11 Riem tegenwicht
12
Modulair tegenwicht
13 Afdekplaat rechterstijl

2. TECHNISCHE KENMERKEN

ELEKTRONISCH BEDIENINGSPANEEL DRIEFASE (49E)
Voedingsspanning .............................. 400 V, 50/60 Hz
Absorptie ................................................................. 6 A
Voeding hulpbedieningselementen .................24V
Vermogen motor ............................................ 0,75 KW
Beschermingsgraad bedieningspaneel .............. IP 55
Bedrijfstemperatuur ................................... - 5 + 50 °C
5
9
19
6
7
8
4 3 2 1
23
24
25
10
Ref. Beschrijving
14 Afdekplaat linkerstijl
15 Rechterstijl
16 Linkerstijl
17 Aluminiumprofi elen doek
18 Versterkingsbuis doek
19 Elektronisch bedieningspaneel
20 Fotocel LAB4
21 Riem heffen doek
22 Bevestiging doekriem
23 Doorzichtige sector
24 Sector in polyester
25 Tas bekleding balk
ELEKTRONISCH PANEEL 47E (INVERTER)
Voedingsspanning ................. 230 V eenfase 50/60 Hz
Absorptie ............................................................... 10 A
Voeding hulpbedieningselementen .................24V
Vermogen motor ............................................ 0,75 KW
Beschermingsgraad bedieningspaneel .............. IP 55
Bedrijfstemperatuur ................................... - 5 + 50 °C
- 3 -
11
12
21
13
15
20
22
NL
0DT829 14/09/2011
