JUMO MIDAS S22 Ex Operating Instructions Manual

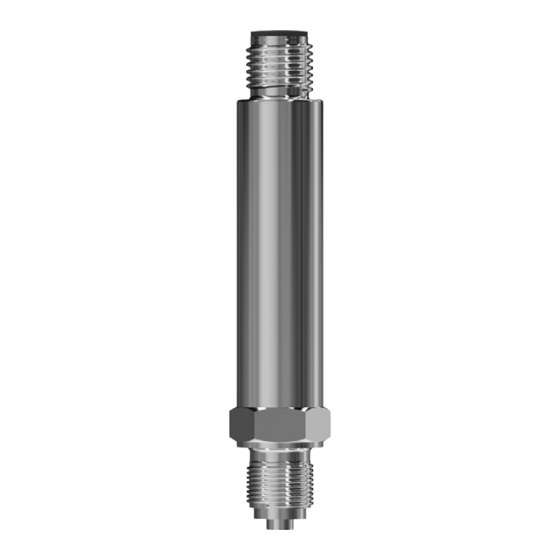

Miniature pressure transmitter for ex area
Hide thumbs Also See for MIDAS S22 Ex:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
JUMO MIDAS S22 Ex
Miniatur-Druckmessumformer für den Ex-Bereich
Miniature pressure transmitter for Ex area
Convertisseur de pression miniature
pour utilisation en zone Ex
Betriebsanleitung
Operating Instructions
Notice de mise en service
40472000T90Z000K000
V2.00/DE-EN-FR/00678383/2021-11-17
