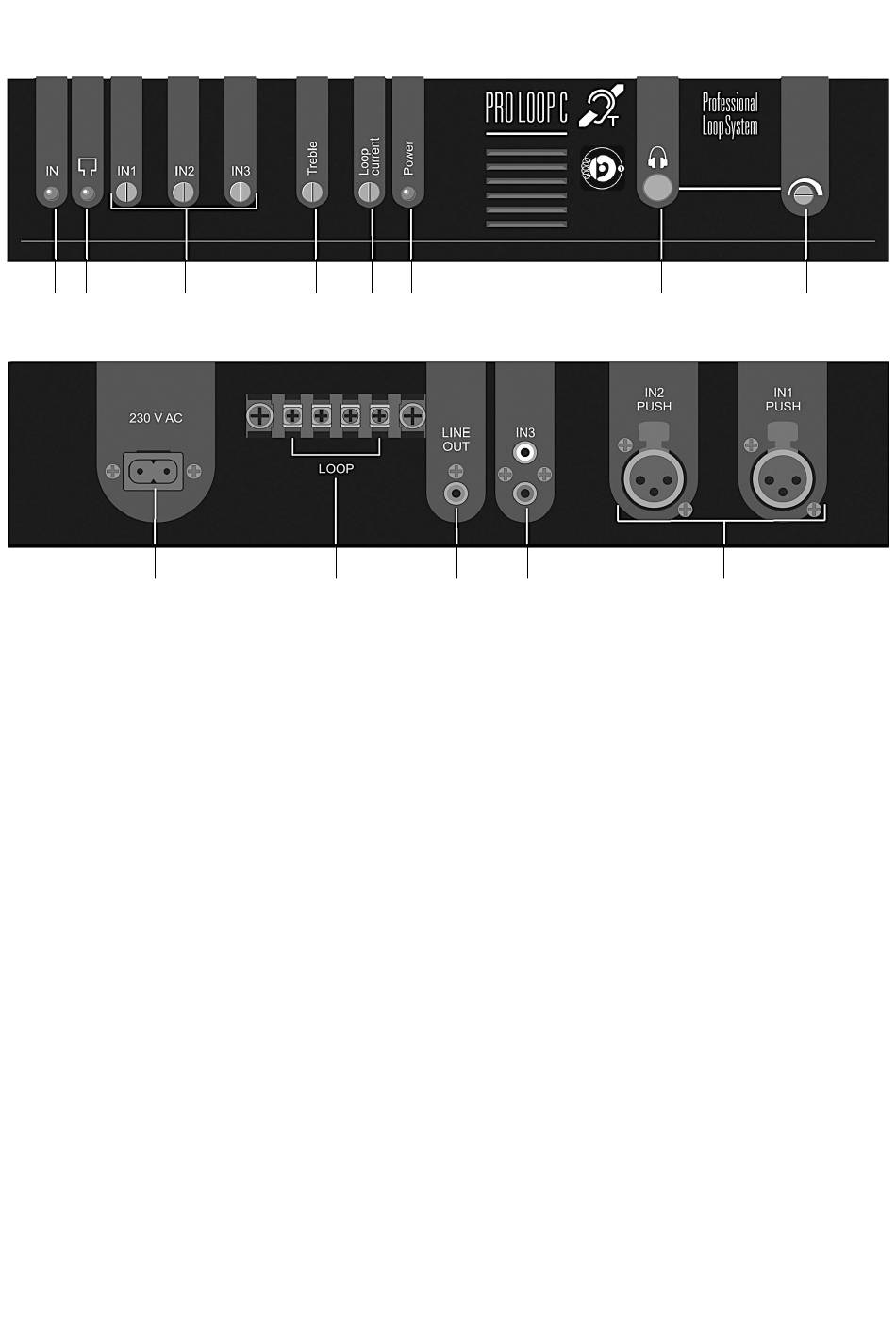

1. Synoptique des raccords et des éléments de commande
1 2
9
1.1 Face avant
1 Témoin du signal d'entrée
2 Témoin de la boucle magnétique
3 Vis de réglage de la sensibilité de chaque entrée
4 Treble = réglage des aigus
5 Vis de réglage du courant de boucle
6 Témoin d'alimentation du secteur
7 Sortie d'écouteur
8 Réglage du volume pour sortie d'écouteur
1.2 Dos de l'appareil
9 Raccordement au secteur 230 V / 50 Hz
10 Bornes à vis pour le raccordement de la boucle magnétique
11 Line OUT - Sortie de contrôle
12 Line IN - Entrée pour appareils avec niveau de ligne (de 25 mV à 4 V)
13 Entrées line IN avec fiches XLR symétriques. Sensibilité d'entrée sélectionnable par
cavalier de 0,5 mV à 100 mV pour microphones et de 25 mV à 4 V pour appareils
avec niveau de ligne. Une tension fantôme peut être connectée.
18 Français
3 4
10
5 6
11 12
PRO LOOP C
7 8
13
