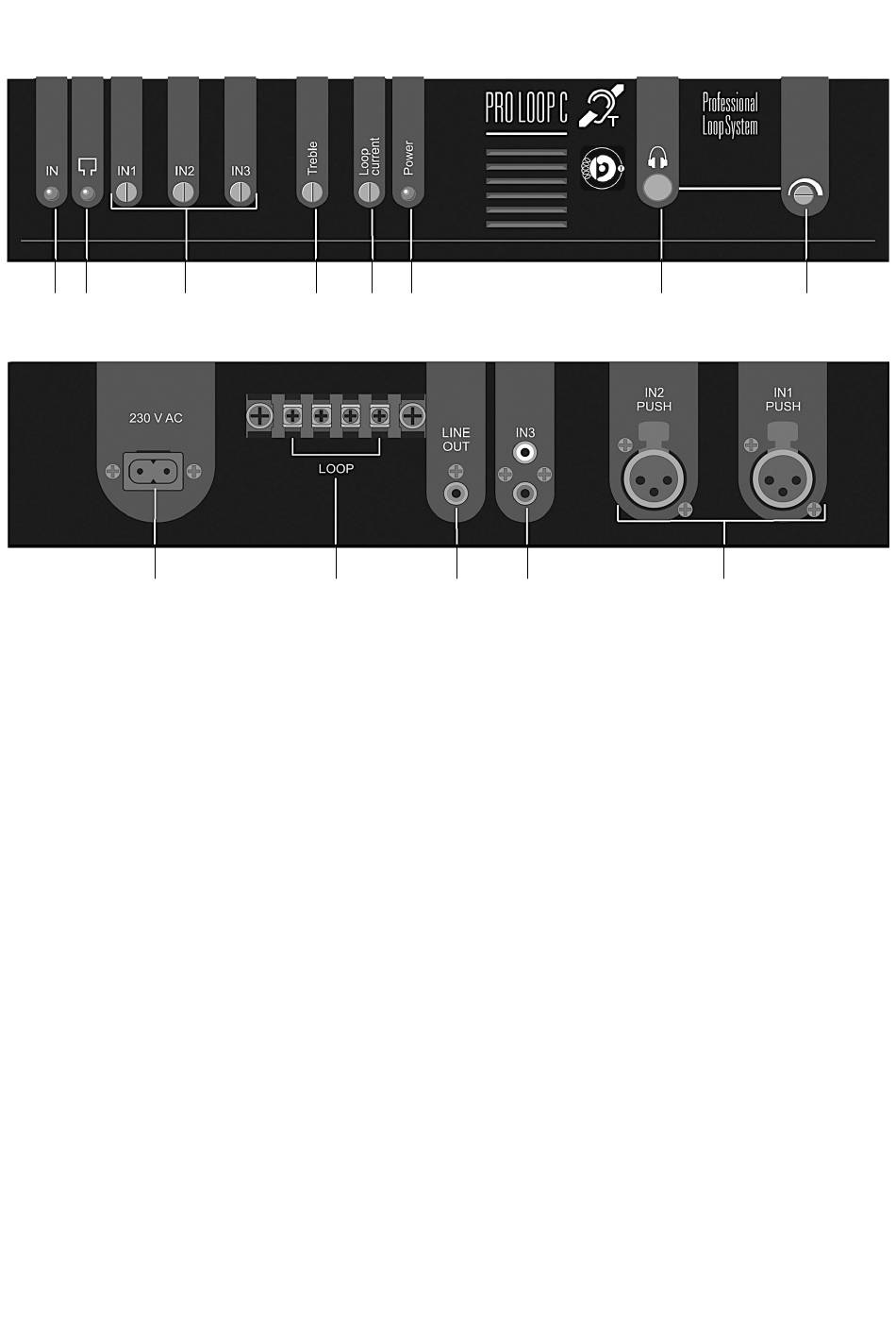

1. Übersicht der Anschlüsse und Bedienelemente
1 2
9
1.1 Frontseite
1 Anzeige Eingangssignal
2 Anzeige Ringschleife
3 Regler zum Einstellen der jeweiligen Eingangs-Empfindlichkeit
4 Treble = Höhenregler
5 Regler zum Einstellen des Schleifenstroms
6 Anzeige Spannungsversorgung
7 Kopfhörerausgang
8 Lautstärkeregelung für Kopfhörerausgang
1.2 Rückseite
9 Netzanschluss 230 V / 50 Hz
10 Schraubklemmen für den Anschluss der Ringschleife
11 Line OUT - Monitorausgang
12 Line IN - Eingang für Geräte mit Line-Pegel (25 mV - 4 V)
13 Line IN - Eingänge mit symmetrischen XLR Buchsen. Per Jumper wählbare Eingangs-
Empfindlichkeit zwischen 0,5 mV - 100 mV für Mikrofone und 25 mV - 4 V für Geräte
mit Line-Pegel. Eine Phantomspannung ist zuschaltbar.
2 Deutsch
3 4
10
5 6
11 12
PRO LOOP C
7 8
13
