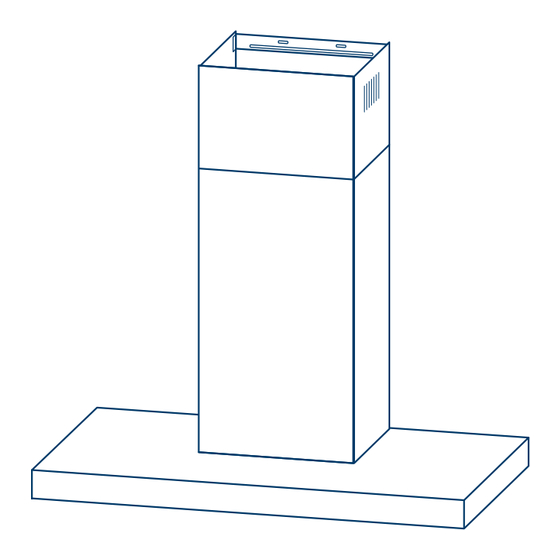

Midea WHT 4.60 IX User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
DE
Bedienungsanleitung
Dunstabzugshaube
MODELL: WHT 4.60 IX

Advertisement

Table of Contents
loading

Related Manuals for Midea WHT 4.60 IX

Summary of Contents for Midea WHT 4.60 IX

  • Page 1 Bedienungsanleitung Dunstabzugshaube MODELL: WHT 4.60 IX...

  • Page 2: Recommendations And Suggestions

    RECOMMENDATIONS AND SUGGESTIONS Die Gebrauchsanweisung gilt fü r mehrere Versionen dieses Geräts Dementsprechend kö nnten. Beschreibungen einzelner Funktionen beinhaltet sein, die nicht auf Ihr Gerät zutreffen. Montage • Der Hersteller haftet nicht fü r Schäden durch falsche oder unsachgemäß e Installation. •...

  • Page 3: Wartung

    Pfannenboden zu richten. Stellen Sie sicher, dass sie nicht die Seiten umzieht. • Friteusen mü ssen während des Betriebs kontinuierlich ü berwacht werden. Ü berhitztes Ö l kann Feuer fangen und Flammen schlagen. • Flambieren Sie nichts unter der Dunstabzugshaube. Es besteht Brandgefahr! •...
  • Page 4 KOMPONENTEN Ref. Memge. Produktkomponenten Kamin mit Wrasenschirm, komplett mit: Steuerungen, Licht, Gebläse, Filter. Unterer dekorativer Schornstein Oberer dekorativer Schornstein Flansch (150mm/120mm) Abzugsrohr Der Aktivkohlefilter (Ersatzteilnummer: MKF 150) Ref. Memge. Installationskomponenten Schrauben 5 x 50 Dü bel Schrauben 4,2 x 9,5 Befestigungshalterung Abzugshaube Befestigungshalterung Abzug...
  • Page 5 ABMESSUNGEN Einheit: mm Min. Min. 650mm 650mm...

  • Page 6: Montage

    MONTAGE WANDBOHRUNG UND BEFESTIGUNG DER HALTERUNG Vertikale Bezugslinie Erstellen Sie zunächst folgende Markierungen: • Eine vertikale Linie bis zur Decke oder bis zur oberen Grenze in der Mitte des Bereichs, in dem die Haube angebracht werden soll. • Eine horizontale Linie A bei 970 - 1070 mm über der Herdplatte. •...
  • Page 7 Einhaken des Haubenkö rpers: • Hängen Sie den Haubenkö rper in die Halterung 20 ein. • Richten Sie den Haubenkö rper selbst aus. • Entfernen Sie den Filter von der Innenseite des Haubenkö rpers, befestigen Sie die Schrauben 10 an den Punkten (3) an den Dü beln 11. •...
  • Page 8 ABZUGSMONTAGE Der Abzug kann nur mit der Abzugshaube installiert werden. Untere Abzugsverkleidung • Abluftrohr am Haubenkö rper befestigen, Schornstein und Haubenkö rper mit 2 Schrauben 12 verbinden. 4 X-Schrauben (ST4,2*9,5) Obere Abzugsverkleidung • Fü hren Sie den oberen Zierkamin 2.2 in den unteren Zierkamin 2.1 ein und ziehen Sie ihn bis zur horizontalen Linie B •...

  • Page 9: Bedienung

    BEDIENUNG Beleuchtung Niedrig Mittel Hoch Boost • Die Beleuchtung können Sie unabhängig vom Lüfter ein- und ausschalten. Drücken Sie einmal auf das Symbol „Beleuchtung“ , die Beleuchtung ist eingeschaltet. Drücken Sie die Taste erneut, wird sie ausgeschaltet. • Drücken Sie die Taste „Niedrig“ , um das Ein- und Ausschalten der niedrigen Geschwindigkeit zu steuern.
  • Page 10 MAINTENANC Fettfilter Renigung der selbsttragenden fettfilter aus metall • Die Filter mü ssen alle 2 Betriebsmonate gereinigt werden bzw. häufiger bei besonders intensiver Nutzung. Sie sind spü lmaschinen- fest. • Ziehen Sie am Komfort- Panel, um es zu ö ffnen. •...
  • Page 11 BELEUCHTUNG Austauschen der Lichtmodule • Die Glü hbirnen kö nnen nicht ersetzt werden. Das gesamte Lichtmodul muss ausgetauscht werden. • Beim Wechsel der Lichtmodule stehen die Kontakte unter Spannung. • Vor dem Auswechseln des/der Lichtmodule(s) ist das Gerät vom Netz zu trennen bzw.
  • Page 12 Datenblatt fü r Haushaltsdunstabzugshauben nach delegierter Verordnung (EU) Nr. 65/2014 und Verordnung (EU) Nr. 66/2014 Midea Modellname/-kennzeichen WHT 4.60 IX Jährlicher Energieverbrauch (AEC) 16,1 kWh/Jahr Energieeffizienzklasse (A++ to E) Energieeffizienzindex (EEI) 31,4 fluiddynamische Effizienz (FDE) 37,9 Klasse fü r die fluiddynamische Effizienz (A to G)

  • Page 13: Fehlerbehebung

    FEHLERBEHEBUNG Fault Ursache Lö sung Rotorblätter sind blockiert. Kondensator ist beschädigt. Kondensator ersetzen. Lampe ist an, aber der Motor Motor ist beschädigt. Motor ersetzen. funktioniert nicht Interne Verkabelung des Motors wurde durchtrennt/abgetrennt. Ein Motor ersetzen. unangenehmer Geruch kö nnte entstehen. Abgesehen von oben genanntem, folgendes ü...
  • Page 14 Wir gratulieren Ihnen zum neuen Gerät und wü nschen Ihnen viel Freude daran. Sollten Sie dennoch einen Grund zur Reklamation erkennen, dann wenden Sie sich an unseren Service: Midea Europe GmbH Tel.: 06196-90 20 - 0 Im Servicefall: Ludwig-Erhard-Str. 14 Fax: 06196-90 20 -120 Tel.: 06196-90 20 - 0...
  • Page 17 User manual Cooker hood MODEL: WHT4.60 IX...
  • Page 18 RECOMMENDATIONS AND SUGGESTIONS The instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance. Installation • The manufacturer will not be held liable for any damages resulting from...
  • Page 19 • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

  • Page 20: Product Overview

    PRODUCT OVERVIEW Ref. Qty. Product Components Hood Body, complete with: Controls, Light, Blower, Filter. Lower Decorative Chimney Upper Decorative Chimney Flange (150mm/120mm) Exhaust Pipe The Activated Charcoal filter (Spare part code: MKF 150) Ref. Qty. Installation Components Screws 5 x 50 Wall Plugs Screws 4.2 x 9.5 Hood fixing bracket...
  • Page 21 DIMENSIONS ：mm Min. Min. 650mm 650mm...

  • Page 22: Installation

    INSTALLATION Wall drilling and bracket fixing Vertical reference line As a first step, proceed with the following drawings: • A vertical line up to the ceiling or up to the upper limit, at the center of the area in which the hood is to be fitted.
  • Page 23 Hook the hood body: • Hook the hood body to the bracket 20. • Level the hood body itself. • Remove the filter from the inside of the hood body, fix the screws 10 to Wall Plugs 11 at the points (3). Right Wrong CONNECTIONS...

  • Page 24: Chimney Assembly

    CHIMNEY ASSEMBLY The chimney can only be installed with exhausting hood. Lower Decorative Chimney • Fix the exhaust pipe on the hood body, connect chimney and hood body with 2 screws 12. connect chimney fixing bracket and chimney with 2 screws 12. Upper Decorative Chimney •...
  • Page 25 Light High Boost • Press the Light button, control light being on and off independently. Press it once, the lights will be on, press again they will be off. • Press the Low button, control low speed being on and off independently. •...

  • Page 26: Activated Charcoal Filter

    MAINTENANC Grease filters Cleaning metal self-supporting grease filters • The filters must be cleaned every 2 months of operation, or more frequently for particularly heavy usage, and can be washed in a dishwasher. • Pull the comfort panels to open them. •...
  • Page 27 LIGHTING Replacing the light modules • Cannot replaced the light bulbs, the entire light module has to be replaced. • When changing the light modules, the contacts are live. • Before changing the light module(s), unplug the appliance from the mains or switch off the circuit breaker in the fuse box.

  • Page 28: Technical Data

    TECHNICAL DATA Data sheet for household cooker hoods In acc. with delegated regulation (EU) No. 65/2014 and regulation (EU) No. 66/2014 Midea Model name / identifier WHT 4,60 IX Annual Energy Consumption (AEC hood ) 16.1 kWh/year Energy efficiency class (A++ to E) Energy efficiency index (EEI hood ) 31.4...

  • Page 29: Troubleshooting

    TROUBLE SHOOTING Fault Cause Solution The blades are blocked. The capacitor is damaged. Replace capacitor. Light on, but motor does The motor is damaged. Replace motor. not work The internal wiring of motor is cut off/ disconnected. An Replace motor. unpleasant smell may be produced.
  • Page 30 We congratulate you to your new device and are convinced that you will be satisfied and have your joy with this modern appliance. However, if you recognize a reason for a complaint, please contact us: Midea Europe GmbH Phone: +49 6196-90 20 - 0 In case of service: Ludwig-Erhard-Str.
