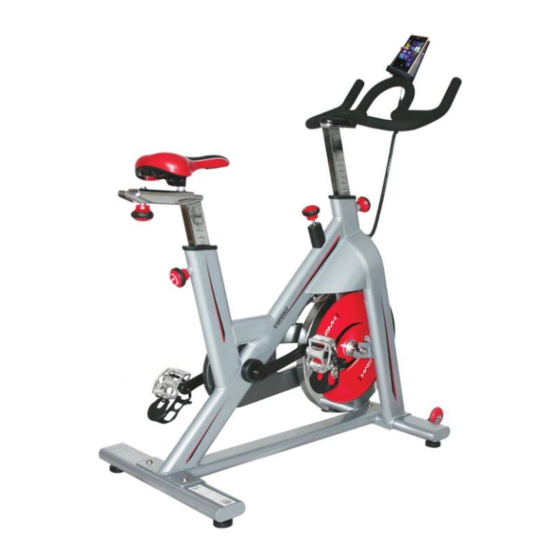

HMS SW8923 Manual Instruction

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUKCJA UŻYTKOWANIA –
MANUAL INSTRUCTION – NÁVOD K OBSLUZE
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SW8923 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for HMS SW8923

Summary of Contents for HMS SW8923

  • Page 1 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION – NÁVOD K OBSLUZE...
  • Page 2 (-), aby zw iększyć opór przekręcamy gałkę w kierunku znaku plus (+). SPOSÓB HAMOWANIA Spin bike SW8923 posiada system blokujący i hamulec bezpieczeństw a. Aby zatrzymać urządzenie treningow e należy przestać pedałow ać i nacisnąć gałkę regulacji oporu, która jest jednocześnie hamulcem bezpieczeństw a.

  • Page 3: Lista Części

    LISTA CZĘŚCI Ilość Ilość Opis Opis Śruba Φ7.8*30*M6*15*S5 Nakrętka M6*H14*S10 Łożysko 608ZZ Φ8 Śruba M6*12*Φ12 Koło Φ71*Φ19*24 Blok hamulca 12*25*138 Śruba M6*12*S5 Podkładka EVA 10*22*95 Śruba M10*25*S6 Część hamulca t5*25*138 Podkładka d10*Φ20*2.0 Śruba M5*20*Φ8.5 Stopka M10*30*Φ52*49 Śruba M6*12*S10 Nakrętka M10*H7*S17 Podkładka d6*Φ12*1.2 Elastyczna płyta t2.0*15.8*153 Przedni stabilizator...
  • Page 4 MONTAŻ KROK 1: Zdemontuj osłony stabilizatorów (29) i (30) odkręcając śrubę (28) i usuwając podkładkę (6). Osłony (28) i (29) służą do ochrony urządzenia podczas transportu więc zachowaj wymontowane części na przyszłość. KROK 2. Przymocuj przedni stabilizator (9) i tylny stabilizator (10) do ramy głównej (25) korzystając ze śrub (5) i podkładek (6).
  • Page 5 KROK 3. 1. Przymocuj uchwyt na bidon (27) do ramy głównej (25) korzystając ze śrub (26) i podkładek (80). Umieść bidon (24) w uchwycie (27). 2. Przymocuj pedały (18 L/R Lewy/Prawy) do korby (11 L/R Lewej/Prawej) korzystając z klucza. KROK 4. 1.
  • Page 6 KROK 5. 1. Wyciągnij gałkę (17) ，i wsuń słup kierownicy (15) do ramy głównej (25) . Dostosuj do pożądanej pozycji i zablokuj gałką. 2. Przymocuj kierownicę (12) do słupa kierownicy (15) korzystając ze śrub (13) i podkładek (14). 3. Połącz komputerek (81) i wspornik komputera (81a) z uchwytem na kierownicy (12). 4.

  • Page 7: Zakres Stosowania

    ZAKRES STOSOWANIA Ćwiczenia na rowerku treningowym zastępują ćwiczenia wykonywane na zwykłym rowerze. Spin bike SW8923 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być używany jako sprzęt terapeutyczny lub rehabilitacyjny. INSTRUKCJA TRENINGU 1. Rozgrzewka Przed rozpoczęciem treningu sugerujemy wykonać...
  • Page 8 Konsola SI0004 Włącznik Bluetooth Połączenie Bluetooth Niski poziom naładowania baterii Wyświetlacz Niski poziom naładowania baterii: czerwona dioda LED zapali się, gdy poziom naładowania spadnie do minimum. Połączenie Bluetooth (BT): niebieska dioda LED zapali się, gdy urządzenie połączy się poprzez Bluetooth. Procedura uruchamiania 1.
  • Page 9 Pobierz aplikację iBiking+ 1. Nazwa aplikacji: iBiking w Android market; iBiking+ w Google play/iTunes store. 2. Kody QR z linkiem do aplikacji. Uruchom aplikację 1. Connect Transmitter with your mobile device 1.1. iOS system Uruchom Bluetooth, a następnie włącz skanowanie w poszukiwaniu urządzenia (np.
  • Page 10 2.1. Informacje Przeglądaj informacje o swoich treningach. 2.2. Ustawienia Załóż konto użytkownika – możesz wykorzystać swoje konto na Facebooku lub konto Google. 2.3. Trening 2.3.1. Cel treningu (Target) Ustaw pożądany czas, dystans oraz kalorie, które chcesz spalić, a następnie rozpocznij trening.
  • Page 11 GYM Center — i-Route 2.4. Ustaw punkt startowy – dotknij ekranu w wybranym miejscu. Ustaw punkt końcowy – dotknij ekranu w wybranym miejscu. Po zdefiniowaniu trasy rozpocznij trening. Punkt końcowy Punkt startowy Mój telefon/tablet nie wyświetla nazwy konsoli na liście urządzeń Bluetooth. *Wyłącz Bluetooth w telefonie/tablecie.
  • Page 12 Uwagi dodatkowe Po 4 minutach bezczynności użytkownika, konsola przejdzie w tryb uśpienia. Baterie alkaliczne AAA: 4 szt. Konsola SI0004 obsługuje następujące urządzenia: Urządzenia firmy Apple: iPhone6, iPhone6+, iPhone 5S, iPhone 5C, iPhone 5, iPhone 4S, iPhone 4. Urządzenia z systemem Android 2.2 lub nowszym. Obsługiwane Rozdzielczości: 1920 x 1080, 1280 x 800, 1280 x 760, 800 x 480.
  • Page 13 Dział obsługi klienta: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl...

  • Page 14: Karta Gwarancyjna

    KARTA GWARANCYJNA Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: …………………………………………………………. …………………………………..(Pieczątka i podpis sprzedawcy) WARUNKI GWARANCJI Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta: - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką...

  • Page 15: Specifications

    To reduce tension turn control into sign ”-” direction, to increase tension turn control into sign “+” direction. BREAKING When you w ant to stop the item, stop to pedal and press the tension adjustment knob, w hich is also an emergency break. Spin b ike SW8923 acquires breaking system and emergency break.

  • Page 16: Parts List

    PARTS LIST Description Description Bolt Φ7.8*30*M6*15*S5 Wrench S6 Bearing 608ZZ Φ8 Rivet M5*40 Wheel Φ71*Φ19*24 Screw M5*12*Φ8.5 Bolt M6*12*S5 Front chain cover Bolt M10*25*S6 The brake cover 52*37*75 PP Washer d10*Φ20*2.0 Nut M8*H5.5*S14 Foot pad M10*30*Φ52*49 The brake screw Φ10*270*M8*20*M6*7*M10*95 Nut M10*H7*S17 Plastic bush 20*20*120 Spring Φ2.0*Φ15*54*N12...

  • Page 17: Assembly Instruction

    ASSEMBLY INSTRUCTION STEP 1. 1. Put out the (28) by the bolt, and take out the washer (6), front stabilizer post (29) and rear stabilizer post (30). 2. Put away the bolt (28), washer (6), front stabilizer post (29) and rear stabilizer post (30) for the next using. STEP 2.
  • Page 18 STEP 3. 1. Assembling the water holder（27）to main frame （25）by the bolt （26), washer(80) and then put the water bottle (24) into the water holder (27). 2. Attach the pedal (18L/R) to the crank (11L/R) with the wrench. STEP 4. 1.
  • Page 19 STEP 5. 1. Pull out the knob (17) ，and then insert the front post (15) to main frame (25), adjust to a suitable position and fixed. 2. Fasten the handlebar post (12) to the front post (15) by the bolt (13), washer (14). 3.

  • Page 20: Training Instruction

    TRAINING INSTRUCTION 1. Warm-Up To prevent injury and maximize performance we recommend that each workout period starts with a warm-up. We suggest you do the following exercise as the sketch map. Each exercise at least about 30 seconds. 2. Position Seat down at the saddle, put feet’s in to pedals, hands put on the handlebar.

  • Page 21: Operation Procedure

    Instruction Manual of SI0004 Display Low power LED : The LED will light up while low Power. blue led: the LED will light up when the console connect with mobile device via Bluetooth. Operation Procedure BT ON/OFF switch button Sensor input Sensor input Turn on the Power.
  • Page 22 Download iBiking+ to mobile device 1. APP Name: iBiking on Android market; iBiking+ on Google play/iTunes store. 2. QR code. Play APP 1. Connect Transmitter with your mobile device. 1.1. iOS system In SETTING mode, turn on Bluetooth and scan for ID (i.e. iBiking XXX). Note: you will see the device no.
  • Page 23 2.1. Information Review exercise record. 2.2. Setting Set personal information or create your account (from Facebook or Google). 2.3. Training 2.3.1. Target Set your Target time, distance, calories, and then start workout. After exercise, you can post your workout information to Facebook or Twitter. Workout Setting Workout...
  • Page 24 GYM Center — i-Route (Free now) 2.4. Set start location by first press, and set finish location by second press. After set route, start workout. End location Start location Couldn’t search Bluetooth (BT) transmitter while entering iBiking+. *Turn off your BT Setting. *Turn off all the BT device near you, and Turn on the transmitter again.

  • Page 25: Additional Notes

    Additional notes After 4 minutes without pedaling, console will enter into power saving mode. Battery: 4pcs x AAA Alkaline Battery. SI0004 support following devices: Apple Devices: iPhone6, iPhone6+, iPhone 5S, iPhone 5C, iPhone 5, iPhone 4S, iPhone 4. Android phone OS 2.2 or above. Resolution: 1920 x 1080, 1280 x 800, 1280 x 760, 800 x 480.
  • Page 26 Consumer service department: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl...

  • Page 27: Technické Údaje

    (-), pro zvětšení odporu otáčejte hlavičkou ve směru symbolu plus (+). ZPŮSOB BRŽDĚNÍ Spin bike SW8923 je vybaven blokačním systémem a bezpečnostní brzdou. K zastavení zařízení je potřeba přestat šlapat a stiskn out hlavičku regulace zátěže, která je zároveň bezpečnostní brzdou.
  • Page 28 SEZNAM ČÁSTÍ Č Počet Č Počet Popis Popis Šroub Φ7.8*30*M6*15*S5 Matka M6*H14*S10 Ložisko 608ZZ Φ8 Šroub M6*12*Φ12 Kolo Φ71*Φ19*24 Blokáda brzdy 12*25*138 Šroub M6*12*S5 Podložka EVA 10*22*95 Šroub M10*25*S6 Část brzdy t5*25*138 Podložka d10*Φ20*2.0 Šroub M5*20*Φ8.5 Nožka M10*30*Φ52*49 Šroub M6*12*S10 Podložka d6*Φ12*1.2 Matka M10*H7*S17 Přední...
  • Page 29 MONTÁŽ KROK 1: 1. Odmontujte kryty stabilizátorů (29) a (30) odstraněním šroubů (28) a podložek (6). 2. Části (28) (6) (29) a (30) slouží k ochraně zařízení v případě transportu, proto jsou při prvotním otevření kartonu namontovány na zařízení. Před složením zařízení je ale demontujte a pro případ budoucího transportu uschovejte KROK 2.
  • Page 30 KROK 3. Připevněte košík (27) k hlavnímu rámu (25) pomocí šroubů (26) a podložky (80). Umístěte bidon (24) do košíku (27). Připevněte pedály (18L/R Levý/Pravý) k rameni (11 L/R Levému/Pravému) pomocí klíče. KROK 4. 1. Vytáhněte hlavičku (17), vsaďte tyč sedátka (21) do hlavního rámu (25) a nastavte požadovanou výšku sedátka . 2.
  • Page 31 KROK 5. 1. Vytáhněte hlavičku (17) a vsaďte tyč řídítek (15) do hlavního rámu (25) . Nastavte je na požadovanou pozici a zablokujte hlavičkou. 2. Připevněte řídítka (12) k tyči řídítek (15) pomocí šroubů (13) a podložek (14). 3. Připevněte počítač (81) a (81a) k řídítkám (12). 4.
  • Page 32 ROZSAH UŽÍVÁNÍ Trénink na cyklotrenažéru nahrazuje trénink na klasickém kole. Mechanický cyklotrenažér SM8923 je zařízením třídy H určeným pouze k domácím účelům. Není zařízením určeným k terapeutickým nebo rehabilitačním účelům. CVIKY 1. Rozcvička Před započetím tréninku doporučujeme provést zahřívací cviky dle obrázku. Každý cvik je potřeba vykonávat po dobu min.
  • Page 33 Počítač SI0004 Přepínač Bluetooth Spojení Bluetooth Nízká hladina nabití baterie Displej Nízká hladina nabití baterie: červená LED dioda se rozsvítí, jakmile hladina nabití klesne na minimum. Spojení Bluetooth (BT): modrá LED dioda se rozsvítí, jakmile se zařízení připojí přes Bluetooth. Proceš...
  • Page 34 Stáhněte aplikaci iBiking+ 1. Název aplikace: iBiking v Android market; iBiking+ v Google play/iTunes store. 2. QR kódy s adresou aplikace. Spusťte aplikaci 1. Připojení počítače k mobilnímu telefonu/tabletu 1.1. iOS systém Zapněte Bluetooth a dále zapněte skenování za účelem vyhledání zařízení (např.
  • Page 35 2.1. Informace Prohlížejte si informace o Vašich trénincích. Nastavení 2.2. Založte uživatelské konto – můžete využít svoje konto na Facebooku nebo Google konto. Trénink 2.3. Cíl tréninku (Target) 2.3.1. Nastavte požadovaný čas, vzdálenost a kalorie, které chcete spálit a poté započněte trénink. Po ukončení...
  • Page 36 GYM Center — i-Route 2.4. Nastavte výchozí bod – dotkněte se obrazovky na zvoleném místě. Nastavte koncový bod – dotkněte se obrazovky na zvoleném místě. Po nastavení trasy započněte trénink. Koncový bod Výchozí bod 1. Můj telefon/tablet nezobrazuje název počítače na seznamu zařízení Bluetooth. *Vypněte funkci Bluetooth v telefonu/tabletu.
  • Page 37 Další poznámky 1. Po 4 minutách nečinnosti uživatele počítač přejde do spánkového režimu. 2. Alkalické baterie AAA: 4 ks. 3. Počítač SI0004 je kompatibilní s těmito zařízeními: Zařízení firmy Apple: iPhone6, iPhone6+, iPhone 5S, iPhone 5C, iPhone 5, iPhone 4S, iPhone 4. Zařízení...
  • Page 38 Oddělení péče o klienta: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl...
