Summary of Contents for HMS R9203

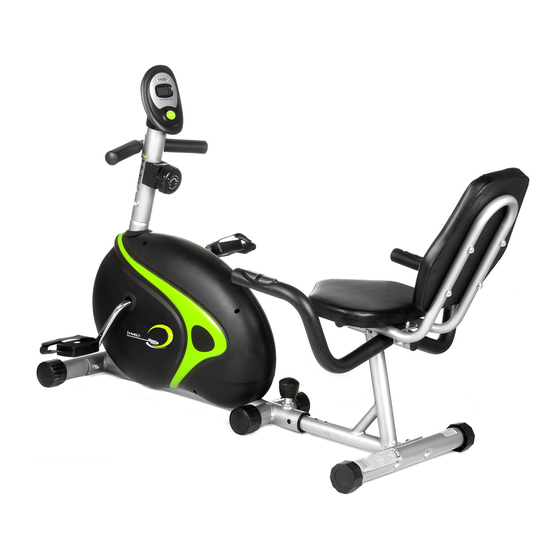

- Page 1 ROWER POZIOMY - RECUMBENT BIKE RECUMBENT R9203 INSTRUKCJA UŻYTKOWANIA - MANUAL INSTRUCTION - NÁVOD K OBSLUZE...
-
Page 2: Uwagi Dotyczące Bezpieczeństwa
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA Produkt ten przeznaczony jest wyłącznie do użytku domowego i zaprojektowano tak, aby zapewnić optymalne bezpieczeństwo. Powinny być przestrzegane następujące zasady: Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca, ciśnienie krwi i poziom cholesterolu. - Page 3 SPOSÓB HAMOWANIA Aby zatrzymać urządzenie treningowe należy przestać pedałować. Rowerek magnetyczny poziomy R9203 nie posiada systemu blokującego i hamulca bezpieczeństwa. LISTA CZĘŚCI I NARZĘDZI Opis Ilość Opis Ilość Rama główna Okrągła zaślepka Słup regulacji siodełka Korba Rama siodełka Śruba Wspornik magnesu Mała śruba...
- Page 4 (33) Φ8 Podkładka łukowa (37) Φ8 Podkładka (42) Półokrągła śruba 12szt. 12szt. krzyżakowa M8×20 12szt. (44) M8x55 Śruba (54) M8 Nakrętka (43) Półokrągła 4szt. 4szt. śruba krzyżakowa M8×20 8szt. (73) Śrubokręt (S=5) (56) M8 Nylonowa nakrętka (72) Klucz 1szt. 4szt. 1szt.
- Page 5 Rys. 3 4. Montaż Komputera Połącz przewód komputera (55) i przewody pulsu 3 (60) z przewodami wychodzącymi z komputera (19). Przymocuj komputer (19) do słupa kierownicy (11) . (Rys. 4) 5. Montaż ramy siodełka Połącz ramę siodełka (3) ze słupem regulacji siodełka (2) korzystając z czterech śrub (42), podkładek (37) oraz nakrętek (56). (Rys.
- Page 6 8. Montaż przedniej kierownicy Połącz przednią kierownicę (69) ze słupem kierownicy (11) korzystając z dwóch śrub (42) I dwóch podkładek (33). (Rys.8) Rys. 7 Rys. 8 9. Montaż pedałów Połącz prawy i lewy pedał (16/15) z korbą (39). Lewy pedał (15) powinien być dokręcany przeciwnie do ruchów wskazówek zegara.
-
Page 7: Zakres Stosowania
Zdejmij obudowę by sprawdzić. ZAKRES STOSOWANIA Ćwiczenia na rowerku poziomym zastępują ćwiczenia wykonywane na zwykłym rowerze. Rowerek poziomy R9203 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych. INSTRUKCJA TRENINGU 1. - Page 8 łatwiejsze i będziesz się czuł sprawniejszy w ciągu normalnego dnia. Jednak należy się zmotywować do regularnych ćwiczeń. Wybierz określoną godzinę treningu i nie rozpoczynaj ćwiczeń zbyt agresywnie. Dział obsługi klienta: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom serwis@abisal.pl www.abisal.pl www.hms-fitness.pl...
-
Page 9: Karta Gwarancyjna
KARTA GWARANCYJNA Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: …………………………………………………………. …………………………………..(Pieczątka i podpis sprzedawcy) WARUNKI GWARANCJI Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta: - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką... -
Page 10: Important Safety Information
IMPORTANT SAFETY INFORMATION This product has been designed for home use only and built for optimum safety. Please note the following safety precautions: Before starting any exercise program you should consult your doctor to determine if you have any physical or health conditions that could create a risk to your health and safety, or prevent you from using the equipment properly. -
Page 11: Specifications
To reduce tension turn control into sign ”-” direction, to increase tension turn control into sign “+” direction. BREAKING Stop to pedal when you want stop the item. Magnetic recumbent bike R9203 does not acquire breaking system or emergency break. -
Page 12: Hardware Packing List
HARDWARE PACKING LIST ASSEMBLY INSTRUCTION 1) Attach the Front Stabilizer Attach the Front stabilizer (34) to the Mainframe (1) with two pcs of M8X55 Bolts (44), 2pcs ofΦ8 Arc washer (33), and 2 pcs of M8 Cap nuts (54). (Refer figure 1) 2) Attach the Rear Stabilizer Attach the Rear stabilizer (35) to the Seat cushion adjustor (2) with two M8X55 Bolts (44), and 2 pcs of Φ8 Arc washers (33), and 2 pcs of M8 Cap nuts (54). - Page 13 4) Attach the Computer Connect the Computer wire (55), hand pulse wire 3 (60) to the wire that comes from the Computer (19). Attach the Computer (19) to the top of Front upright tube (11). (Refer figure 4) 5) Attach the Seat Cushion Frame Attach the Seat cushion frame (3) to the Seat cushion adjustor (2) with four M8×20 Bolts (42),4 pcs ofΦ8 Flat washers (37), and 4 pcs of M8 Nylon nuts (56).
- Page 14 8) Attach front handlebar Attach the Front handlebar (69) to the Front upright tube (11) with two M8×20 Bolts (42) and two Φ8 Arc washers (33). 9) Attach the Left & Right Pedals Attach the Left & Right pedals (15/16) to the Crank axis (39). The Left Pedal (15) should be threaded on counter-clockwise.
-
Page 15: Training Instruction
The bearing set is damaged. Change the bearing set. TERMS OF REFERENCES Stationary bike exercises are replacing bicycle exercises. Recumbent bike R9203 is item class H. Unit is not intended for commercial use therapy or rehabilitation. TRAINING INSTRUCTION 1. Warm-Up... - Page 16 In any event should you find this product to has either a defective or a missing part, Please contact us for a replacement. Consumer service department: ABISAL Sp. z o. o. ul. Św. Elżbiety 6 41–905 Bytom serwis@abisal.pl www.abisal.pl www.hms-fitness.pl...
-
Page 17: Technická Data
BEZPEČNOSTNÍ RADY Výrobek je určen výlučně k domácímu použití a byl navržen tak, aby była zajištěna bezpečnost. Měly by být dodrženy následující zásady: Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení. Rozhodnutí lékaře je nezbytné v případě užívání léků majících vliv na činnost srdce, tlak krve a hladinu cholesterolu.Je to také... - Page 18 ZPŮSOB BRŽDĚNÍ Pro zastavení rotopedu je potřeba přestat šlapat. Magnetický recumbent R9259* není vybaven blokačním systémem a nemá bezpečnostní brzdu. SEZNAM ČÁSTÍ A NÁŘADÍČ Poč Poče Č Popis Č Popis Hlavní rám Kulatá koncovka Sloupek regulace sedátka Klika Rám sedátka Šroub Vzpěra magnetu Malý...
- Page 19 (33) Φ8 Prohnutá podložka (37) Φ8 Podložka 12ks (42) Půlkulatý křížový šroub 12ks M8×20 12ks (43) Půlkulatý křížový šroub (44) M8x55 Šroub 4ks (54) M8 Matka 4ks M8×20 8ks (73) Šroubovák (S=5) (56) M8 Nylonová matka 4ks (72) Klíč 1ks MONTÁŽ...
- Page 20 4. Připevnění počítače Spojte počítačový převod (55) a převod pulsu 3 (60) s převody vycházejícími z počítače (19). Připevněte počítač (19) ke sloupku řídítek (11) . (Obr. 4) 5. Připevnění rámu sedátka Spojte rám sedátka (3) se sloupkem regulace sedátka (2) pomocí 4 šroubů (42), podložek (37) a matek (56). (Obr. 5) Obr.
- Page 21 9. Připevnění pedálů Spojte pravý a levý pedál (16/15) s klikou (39). Levý pedál (15) přišroubujte otáčením proti směru pohybu hod.ručiček. Pravý pedál (16) – přišroubujte otáčením ve směru pohybu hod.ručiček. (Obr. 9) POZOR: Levý a pravý pedál a zároveň kliky jsou označeny “L” (Levý) a “R” (Pravý).
- Page 22 Spadl pásek zátěže. ROZSAH UŽÍVÁNÍ Rotoped je zařízením určeným k procvičování svalů nohou a ramen. Magnetický recumbent R9203 je zařízením třídy H určeným výlučně k domácímu použití. Toto zařízení není určeno k rehabilitačním, terapeutickým a komerčním účelům. NÁVOD K TRÉNINKU NÁVOD CVIČENÍ...
- Page 23 Přesto, že děláme vše pro to,abychom zajistili maximální kvalitu našich výrobků, mohou se objevit jednotlivé vady nebo chyby. Pokud si všimnete závady nebo toho, že některá z částí chybí, kontaktujte nás, prosím. DOVOZCE: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41-905 Bytom Polska Vyrobeno v Číně www.abisal.pl www.hms-fitness.pl...
