RS 350 M - MW / RS 400 M - MW / RS 500 M - MW
1
2
3
4
5
6
7
8
9
10
1- Connecteur de torche
2- Indicateur de niveau d'eau
3- Voyant d'alimentation du système de refroidissement
4- Entrée d'eau chaude
5- Sortie d'eau froide
6- Interrupteur marche/arrêt et réglage grossier
7- Interrupteur de réglage fin
8- Sortie de gaz
9- Connecteur d'unité d'alimentation en fil
10- Prise de courant de soudage
11- Commutateur de mode de déclenchement
12- Bouton de réglage de la vitesse du fil
13- Entrée d'eau chaude
14- Sortie d'eau froide
15- Table tournante
16- Poignée
17- Couvercle du réservoir d'eau
18- Voltmètre
19- Ampèremètre
www.magmaweld.com
11
12
13
14
15
16
17
18
19
20
21

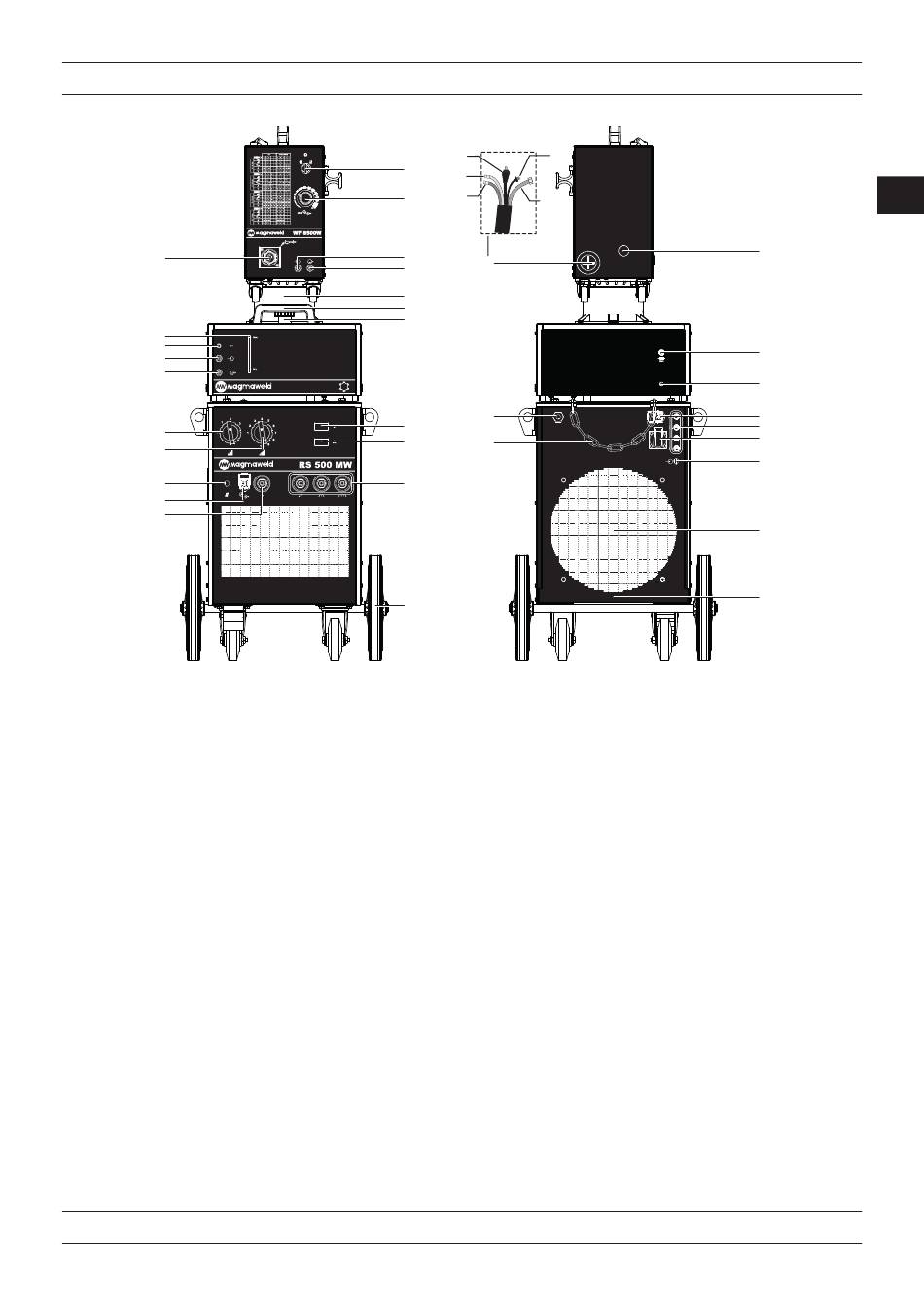

Figure 2 : RS 500 MW Vue avant et arrière
USER MANUAL | MANUEL D'UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU
22-a 22-b
22-d
22-e
22-c
22
23
24
20- Prise de câble de pièce (-)
21- Roue
22- Harnais de dévidoir
22-a Prise de courant de soudage
22-b Câble de commande du dévidoir
22-c Tuyau de gaz
22-d Tuyau d'eau froide Bleu
22-e Tuyau d'eau chaude Rouge
23- Câble secteur
24- Chaîne de fixation de bouteille de gaz
25- Entrée de fil d'alimentation de tambour
26- Assurance groupe refroidisseur d'eau
27- Câble de contrôle de l'unité de refroidissement par eau
28- Prise de connexion de l'unité de refroidissement par eau
29- Groupe d'assurance
30- Prise de chauffage au CO2
31- Entrée de gaz
32- Sortie du ventilateur
33- Plateforme de transport des bouteilles de gaz
