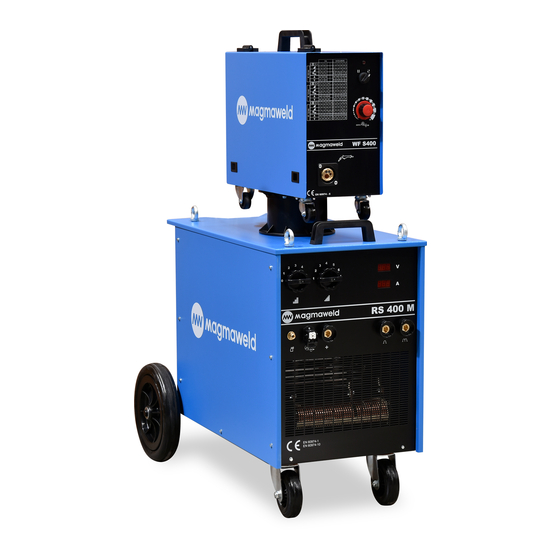

Magmaweld RS 350 M User Manual
  1. Manuals
  2. Brands
  3. Magmaweld Manuals
  4. Welding System
  5. RS 350 M
  6. User manual

Magmaweld RS 350 M User Manual

Mig / mag welding machine
Hide thumbs Also See for RS 350 M:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
USER MANUAL
KULLANIM KILAVUZU
RS 350 M - MW
RS 400 M - MW
RS 500 M - MW
MIG / MAG WELDING MACHINE
EN
MIG / MAG KAYNAK MAKİNESİ
TR
(+90) 444 93 53
magmaweld.com
info@magmaweld.com
(+90) 538 927 12 62

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RS 350 M and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Magmaweld RS 350 M

Summary of Contents for Magmaweld RS 350 M

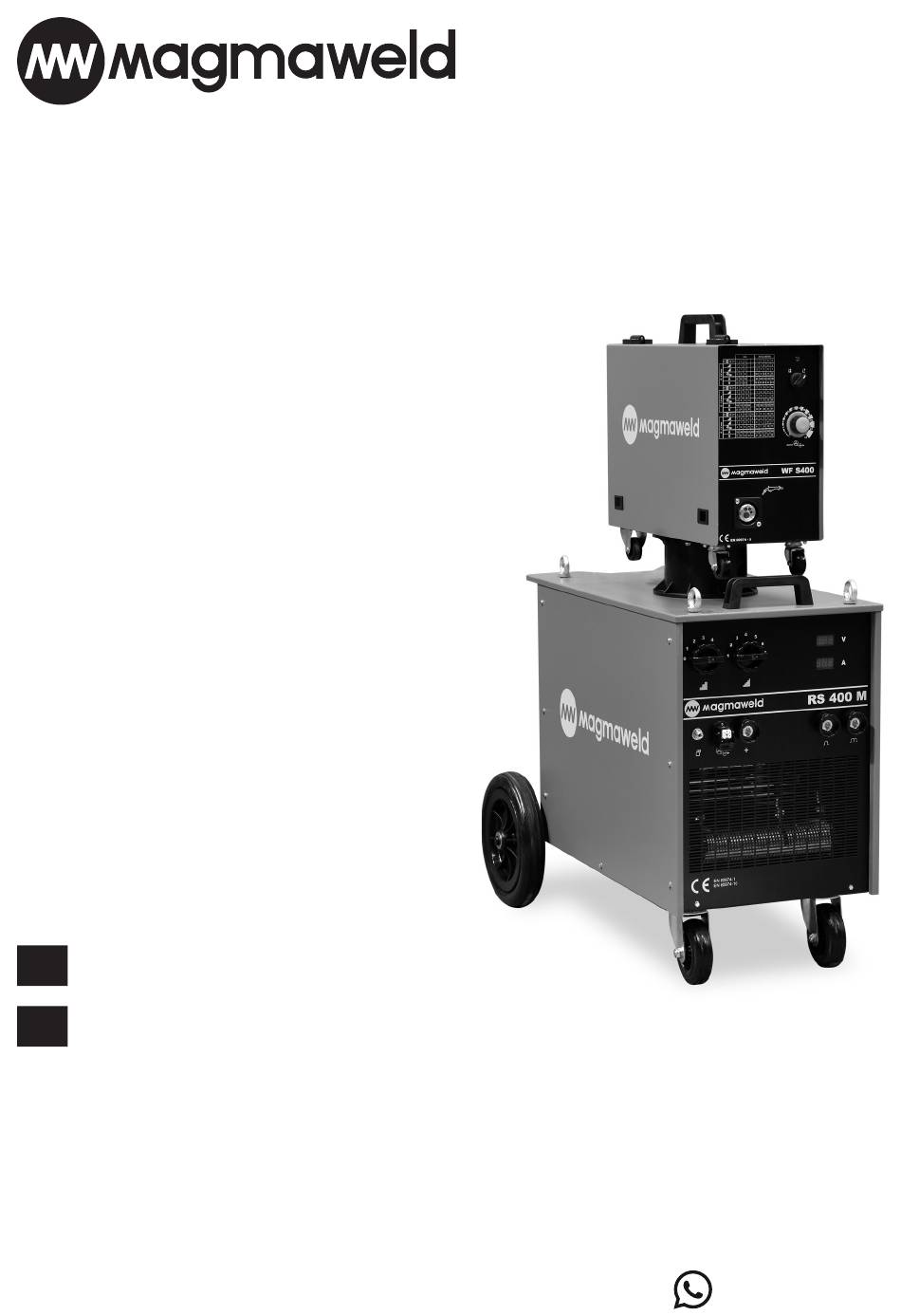

  • Page 1 USER MANUAL KULLANIM KILAVUZU RS 350 M - MW RS 400 M - MW RS 500 M - MW MIG / MAG WELDING MACHINE MIG / MAG KAYNAK MAKİNESİ (+90) 444 93 53 magmaweld.com info@magmaweld.com (+90) 538 927 12 62...
