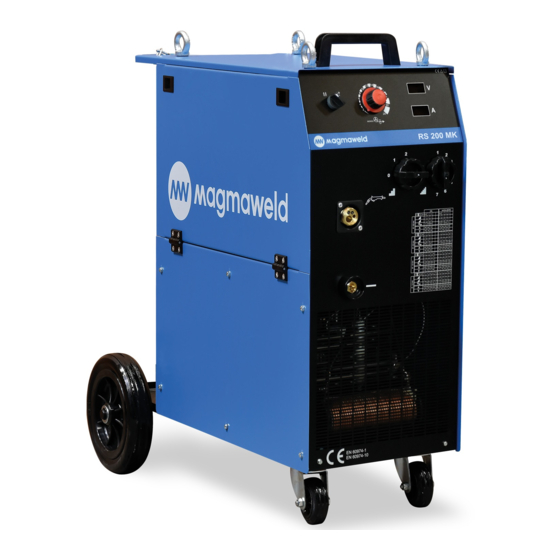

Magmaweld RS 200 MK User Manual
  1. Manuals
  2. Brands
  3. Magmaweld Manuals
  4. Welding System
  5. RS 200 MK
  6. User manual

Magmaweld RS 200 MK User Manual

Mig/mag welding machine
Hide thumbs Also See for RS 200 MK:
Table of Contents

  • English

  • Français
    • Consignes de Sécurité 38 Fr
    • Composants
    • Explications Générales
    • Spécifications Techniques
    • Étiquette du Produit
    • Caractéristiques Techniques
    • Accessories
    • Conseils D'installation et de Fonctionnement
    • Considérations Relatives à la Réception du Poste de Soudage
    • Installation
    • Branchement de la Pince de la Mise à la Masse
    • Branchements pour le Poste à Souder
    • Branchements Électriques
    • Connexions de Gaz
    • Branchement au Réseau
    • Préparation et Branchement de la Torche
    • Utilisation
    • Choix et Remplacement des Galets du Dévidoir
    • Installation de la Bobine de Fil et Dévidage
    • Ajustement du Débit de Gaz
    • Utilisation des Modes de Gâchette
    • Début et Fin du Soudage
    • Paramètres de Soudage
    • Maintenance
    • Maintenance et Défaillances
    • Dépannage
    • Maintenance Non Périodique
    • Tableau des Fusibles
    • Codes D'incident
    • Annexe
    • Réglages Précis du Dévidoir
    • Schémas de Connexion

  • Русский
    • Правила Техники Безопасности
    • Комплектующие Сварочного Аппарата
    • Техническая Информация
    • Этикетка Продукта
    • Технические Характеристики
    • Вспомогательные Устройства И Приспособления
    • Информация По Установке И Настройке
    • Подключение Вилки Для Сети
    • Рекомендации По Установке И Эксплуатации
    • Подключение Газового Оборудования
    • Подключение Сварочного Оборудования
    • Соединения Зажима Заземления
    • Информация По Эксплуатации
    • Подготовка И Подключение Горелки
    • Выбор И Замена Катушек Сварочной Проволоки
    • Установка Катушки Для Подачи Проволоки И Подача Проволоки
    • Регулировка Расхода Газа
    • Использование Режимов Запуска
    • Подготовка И Завершение Сварочных Работ
    • Параметры Сварки
    • Техобслуживание И Устранение Неисправностей
    • Внеплановое Техническое Обслуживание
    • Устранение Неисправностей
    • Таблица Предохранителей
    • Коды Неисправностей
    • Приложения
    • Списки Запасных Частей
    • Схемы Подключения

  • Türkçe
    • Makine Bileşenleri
    • Tekni̇k Bi̇lgi̇ler
    • Ürün Etiketi
    • Teknik Özellikler
    • Aksesuarlar
    • Kurulum Bi̇lgi̇leri̇
    • Kurulum Ve Çalışma Tavsiyeleri
    • Elektrik FişI Bağlantısı
    • Gaz Bağlantıları
    • Kaynak Bağlantıları
    • Topraklama Pensesi Bağlantıları
    • Kullanim Bi̇lgi̇leri̇
    • Torcu Hazırlama Ve Bağlama
    • Tel Sürme Makaralarının SeçIMI Ve DeğIşIMI
    • Tel Sepetini Yerleştirme Ve Teli Sürme
    • Gaz Debisini Ayarlama
    • Tetik Modlarının KullanıMı
    • Kaynak Parametreleri
    • Kaynağa Başlama Ve Kaynağı Sonlandırma
    • Bakim Ve Ariza Bi̇lgi̇leri̇
    • Periyodik Olmayan BakıM
    • Hata Giderme
    • Hata Kodları
    • Sigorta Tablosu
    • Tel Sürme Ünitesi İçinde Yer Alan İnce Ayarlar EKLER
    • Yedek Parça Listeleri
