RS 350 M - MW / RS 400 M - MW / RS 500 M - MW
• Механизм подачи проволоки и промежуточный пакет спроектированы так, чтобы его можно было
2.4.4 Подключение длинных промежуточных пакетов
снимать, что упрощает транспортировку в машинах с промежуточными пакетами длиной 10
метров и более. Оба конца длинных промежуточных пакетов одинаковы, и одинаковые соединения,
сделанные на передней части устройства, должны быть выполнены с разъемами и гнездами на
задней стороне механизма подачи проволоки.
• Если длина промежуточного пакета вашего аппарата составляет 10 метров или больше, соедините
промежуточный пакет и механизм подачи проволоки следующим образом.
16 - c
16 - b
16 - a

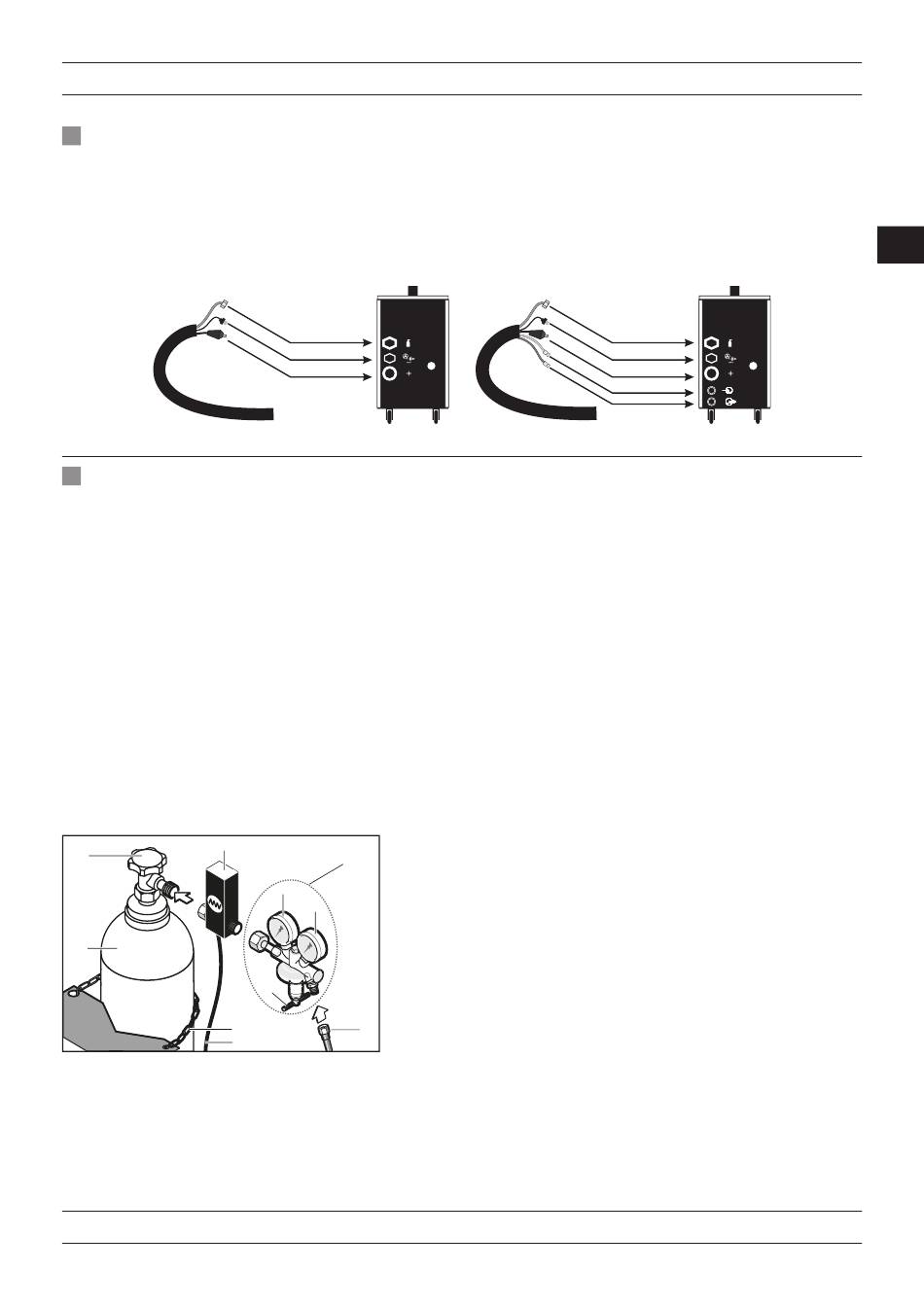

Рисунок 5 : Соединения механизма подачи проволоки с длинным промежуточным пакетом
• Если вы собираетесь использовать газовый баллон на платформе для транспортировки газовых
2.4.5 Подключение Газового Оборудования
баллонов на машине, поместите сюда баллон с газом и немедленно закрепите его цепью.
• Если вы не собираетесь ставить газовый баллон на машину, прикрепите его к стене с помощью цепи.
• Используйте регуляторы и нагреватели, соответствующие стандартам, для безопасной работы и
достижения наилучших результатов.
• Убедитесь, что размер соединения шланга регулятора газа, который вы будете использовать,
составляет 3/8 дюйма.
• Откройте вентиль газового баллона, не приближая голову и лицо к выпускному отверстию клапана
баллона, и держите его открытым в течение 5 секунд. Таким образом будут выброшены возможные
отложения и грязь.
• Если будет использоваться нагреватель CO₂, сначала подключите нагреватель CO₂ к газовому
баллону. После подключения газового регулятора к нагревателю CO₂, подключите нагреватель CO₂ к
розетке нагревателя CO₂ на задней панели машины.
• Если нагреватель CO₂ не будет использоваться, подсоедините газовый регулятор к газовому баллону.
• Подсоедините один конец шланга баллона к регулятору газа и затяните хомут. Другой конец
подсоедините к впускному отверстию для газа на задней части машины и затяните гайку.
• Откройте вентиль газового баллона и убедитесь, что баллон полон и нет ли утечек в газовом тракте.
Если вы слышите звук и / или запах газа как признак утечки, проверьте свои соединения и устраните
утечку.
9
4
3
1
10
Рисунок 6 : Соединение Газового Баллона - Подогревателя - Регулятора
www.magmaweld.com
1- Цепь
2- Газовый регулятор
3- Газовый баллон
2
4- Вентиль газового баллона
5- Вентиль регулировки расхода
8
6- Газовый шланг
7
7- Расходомер
8- Манометр
9- Подогреватель углекислого газа
10- Силовой кабель подогревателя углекислого газа
5
6
USER MANUAL | MANUEL D'UTILISATION | РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ | KULLANIM KILAVUZU
Информация по установке и настройке
16 - c
16 - b
16 - a
16 - d
16 - e
101
RU
