Plus Copy Board Series Assembly And Setup Manual

コピーボー ドシリーズ
組立・設置説明書
本書はコピーボー ドシリーズの設定・組立説明書です（以下コピーボー ドを本機または本
体と記載します） 。
お客様へ
本機の設置作業は専門の技術が必要です。お客様による組み立ては、一切行わないでく
ださい。
販売店様・施工業者様へ
組み立ての際は、本機および取付金具等へ荷重に耐えうるよう十分に注意のうえ、施工を
お願いいたします。
安全のためにお読みください
警告
● 組立施工業者以外は、設置作業を行わないようお願いいたします。
● 設置および組み立ては、必ず本書に基づいて行ってください。誤った設置や
組立はけがの原因となります。
● 本体を取り付けたり、取り外すときは、本体を 人以上の人数で持ち上げて
2
ください。
また、取り付け、取り外しの前には必ずスタン ドのキャスターをロックしてく
ださい。スタン ドがすべり出して、思わぬ事故の原因となることがあります。
● 壁面に取り付ける場合は、オプションの壁掛金具をお買い求めください。
● アダプタホルダーは本体の 電源アダプタを収納する部品です。
AC AC
電源アダプタや電源コー ドは発熱しますので本体の取扱説明書「安全上のご
注意」をよくお読みいただき正しく収納してください。
梱包品一覧
本体梱包
█ █
本体取扱説明書をご参照ください。機種により同梱物が異なります。
スタン ド梱包（オプション品）
█ █
左スタン ド脚： 六角レンチ小 六角レンチ大
1
（対辺 ） ： （対辺
3mm 1 5mm
六角穴段付きネジ 固定ノブ：
（ × ） ：
M5 45 4
ケーブルカバー
右スタン ド脚： 1 六角穴付ネジ スタン ド取り付け用
プレー ト：
（ × ） ：
M8 20 4
キャスターバー（キャスター付き） ： 2 M8 用ワッシャー： 4 M8 用スプリング
ワッシャー：
横バー： 1
本製品に関するお問い合わせ：ビジョンカスタマーセンター
TEL 0120-944-086 FAX 0120-331-859
※ 携帯電話・ からもご利用いただけます。
PHS
受付時間：月～金 9 ： 00 ～ 12 ： 00 13 ： 00 ～ 17 ： 30
（土・日・祝日、年末年始および当社指定の休日を除く）

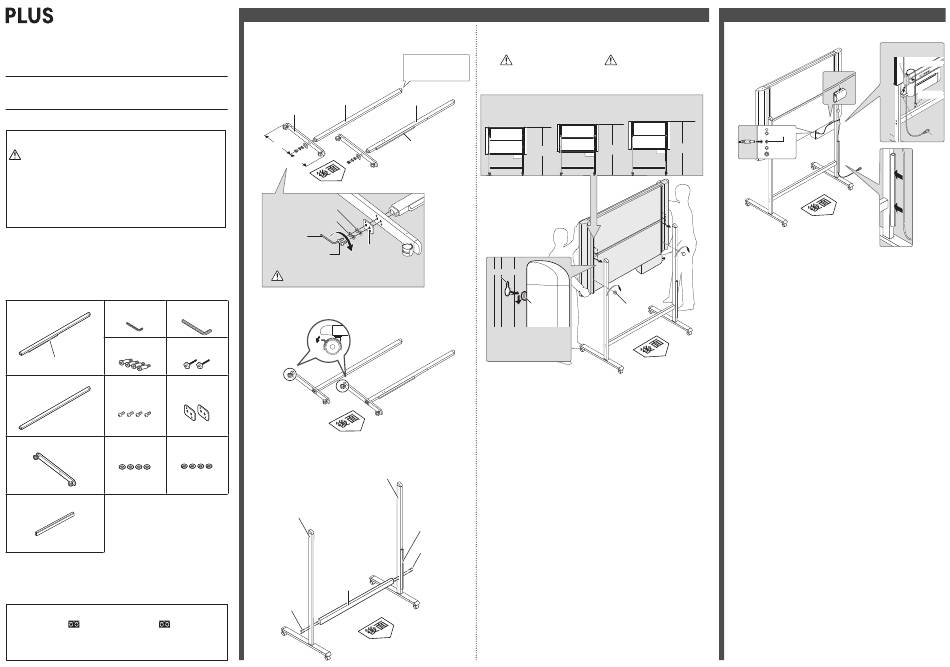

スタン ドの取り付け（オプション）
1
スタン ド脚をキャスターバーに取り付ける
右スタン ド脚
キャスターバー
長い
短い
AC
M8 用ワッシャー
M8 用スプリングワッシャ−
六角レンチ大
（対辺 5mm ）
スタン ド取り付け用
六角穴付ネジ
プレー ト
（ M8 × 20 ）
締付け トルクは 19Nm 〜
注意
締め付けてください。
2
スタン ドのキャスターをロックする
） ：
1
2
2
3
4
横バーをスタン ド脚に取り付ける
左スタン ド脚
右スタン ド脚
横バー
六角穴段付きネジ
4
本体をスタン ド脚に取り付け、固定ノブで固定する
スタン ド脚の向きに注意 落下注意
先端の丸いほうを後面側
スタン ドに取り付けるときは、本体を
に向ける
人以上で持ってください。
2
左スタン ド脚
スタン ドに取り付ける穴の位置によって高さを
一番上の穴
ケーブルカバー
1655mm
21Nm で 取り付け穴
フック
フックを本体の取り付け穴下
部に差し込んだあと、確実に
取り付け穴の上部に本体をス
ライ ドさせてください。
ケーブルカバー
六角穴段付きネジ
ケーブルの接続
指挟み注意
3 段階に調節することができます。
一番下の穴
真ん中の穴
1855mm
1755mm
固定ノブ
＜前面から見た図＞
AC 電源アダプタ
DC プラグ
電源アダプタ
ホルダー
DC24V
AC プラグ
©2016, PLUS Corporation
32-4601-16A
