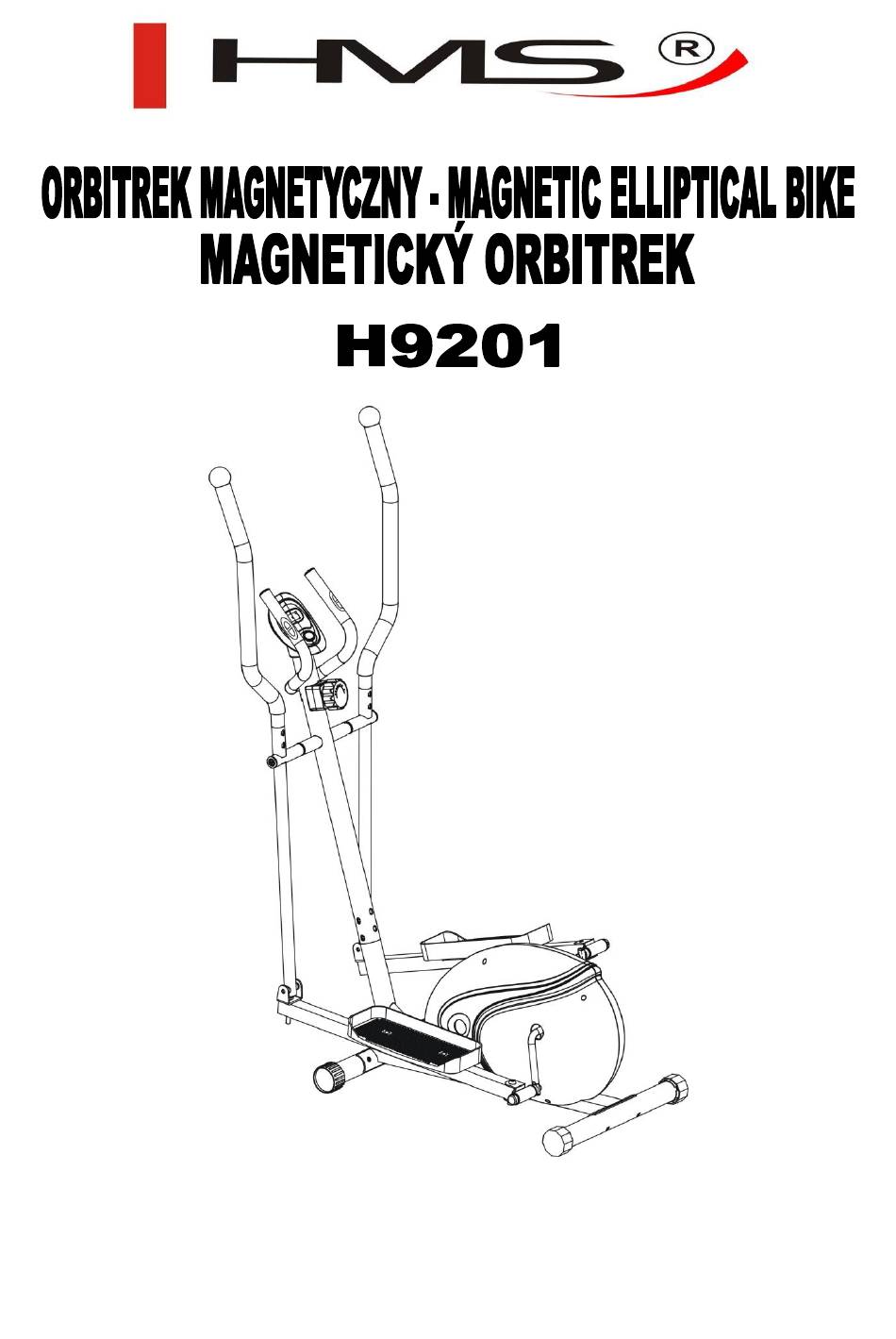

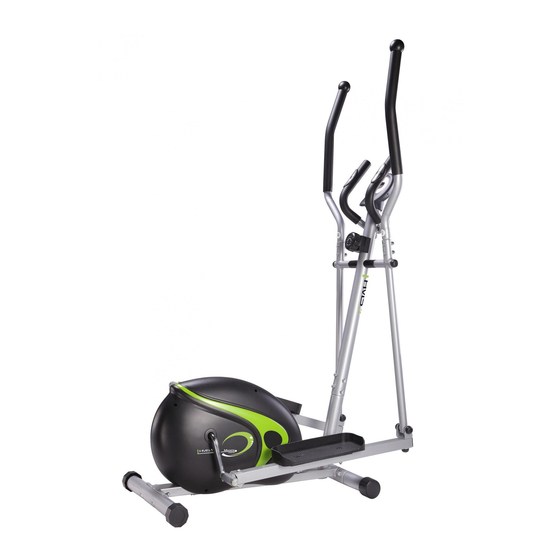

- Page 1 INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION - NÁVOD K OBSLUZE...
-
Page 2: Uwagi Dotyczące Bezpieczeństwa
Do czyszczenia urządzenia nie należy używać agresywnych środków czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania zabrudzeń i kurzu. Urządzenia należy przechowywać w miejscach suchych by chronić je przed wilgocią i korozją. SPOSÓB HAMOWANIA Aby zatrzymać urządzenie treningowe należy przestać się poruszać. Orbitrek magnetyczny H9201 nie posiada systemu blokującego i hamulca bezpieczeństwa. REGULACJA NAPIĘCIA Aby zwiększyć... - Page 3 LISTA CZĘŚCI I NARZĘDZI WYKORZYSTANYCH DO MONTAŻU Ilość Ilość Opis Opis Rama główna Nylonowa podkładka Φ10 Duża podkładka Tylny stabilizator Φ8 Duża podkładka Stopka stabilizatora tylnego Podstawa pedału Φ8 Płaska podkładka Pedał Φ8 Podkładka sprężynująca Trzon drążka kierowniczego Przewód pulsu (prawy „P”...
- Page 4 (7) Nakrętka (16) M8 Podkładka (28) Φ20 Podkładka falista (9) Tuleja dystansowa 8szt. 2szt. 2szt. 4szt. (33) M8X40 Śruba (36) M8X20 Śruba (37) M8X50 Śruba (38) M8X20 Śruba 4szt. 2szt. 4szt. 8szt. (40) M8 Nakrętka (42) M8 Nakrętka (45) Φ8 Podkładka łukowa (49) Φ8 Duża płaska 8szt.
- Page 5 3. Montaż słupa komputera W dolnej części słupa komputera (14) znajduje się pokrętło regulacji napięcia (21). Przekręć gałkę (21) tak, aby linka napięcia była jak najdłuższa (najbliżej jak to możliwe w kierunku znaku „-„). Włóż końcówkę przewodu regulacji oporu do haczyka regulacji oporu (12) tak jak pokazane jest na rysunku A (rys 3).
- Page 6 7. Montaż pedałów Przymocuj lewy pedał (5) do lewej podstawy pedału (4) używając 4 śrub (37), podkładek (50) i nakrętek blokujących (42). Te same kroki powtórz podczas montażu prawego pedału (5) do prawej podstawy pedału (4) (rys7). Rys. 7 8. Montaż drążka (Lewego i Prawego) Wsuń...
-
Page 7: Zakres Stosowania
Regulator oporu jest zniszczony. Zsunął się pasek oporu. ZAKRES STOSOWANIA Orbitrek jest urządzeniem przeznaczonym do ćwiczeń mięśni nóg i ramion. Orbitrek magnetyczny H9201 jest urządzeniem klasy H przeznaczonym wyłącznie do użytku domowego. Nie może być używany jako sprzęt terapeutyczny lub rehabilitacyjny. - Page 8 Mimo iż czynimy wszelkie wysiłki by zapewnić najlepszą jakość naszych produktów mogą pojawić się pojedyncze błędy lub przeoczenia. Jeśli zauważą Państwo defekt lub brak części prosimy o kontakt. Importer: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl...
-
Page 9: Karta Gwarancyjna
KARTA GWARANCYJNA Nazwa artykułu: …………………………………………………………. Kod EAN: ………………………………………………………………… Data sprzedaży: …………………………………………………………. …………………………………..(Pieczątka i podpis sprzedawcy) WARUNKI GWARANCJI Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta: - czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką... -
Page 10: Specifications
Always make sure that the bands are secure and show no signs of wear Regularly check the tightness of nuts and bolts BREAKING Stop to pedal when you want stop the item. Elliptical bike H9201 not acquire breaking system or emergency break... -
Page 11: Parts & Tools List
PARTS & TOOLS LIST Description Description Main frame Nylon washer Φ10 Big washer Rear stabilizer Φ8 Big washer Rear base foot Φ8 Flat washer Pedal support tube Φ8 Spring washer Pedal Pulling pole (right & left) Pulse wire Φ8 Plastic flat washer /M8 Nut cap Left Handlebar Pedal axis bushing... -
Page 12: Assembly Instruction
ASSEMBLY INSTRUCTION 1. Install the Rear Stabilizer Attach the Rear stabilizer (2) to the Main frame (1) with two M8X55Bolts (83), ф8 Arc washers (45), and Cap nut (40). (Refer figure 1) 2. Install the Front Stabilizer Attach the Front stabilizer (13) to the Main Frame (1) with two M8X55 Bolts (83), ф8 Arc washers (45), and Cap nut (40). - Page 13 3. Install the Front Upright Frame On the lower position of the front upright frame (14), there is the tension control (21).Connect the joint of the tension control (21) with the tension control wire (12) firmly. < Note: at first, please turn the tension control’s knob to the bottom of the “- “direction (in this situation, the joint of the tension control will be extended to the longest)>.
-
Page 14: Operation Procedures
7. Install the Pedals Attach the left Pedal (5) to the left Pedal support tube (4) with four M8x50 Bolts (37), ф8 Flat washers (50), and M8 Lock nuts (42). Do the same steps as above to assemble the right Pedal (5) to the right Pedal support tube (4). (Refer figure 7) 8. - Page 15 3. Running belt is slip. 3. Open the covers to check. USAGE Elliptical bike is use for all body exercises. Magnetic elliptical bike H9201 is item class H. Unit is not intended for therapy or rehabilitation. TRAINING INSTRUCTION 1. Warm-Up...
- Page 16 In any event should you find this product to has either a defective or a missing part, Please contact us for a replacement. Consumer service department: ABISAL Sp. z o. o. ul. Św. Elżbiety 6 41–905 Bytom abisal@abisal.pl www.abisal.pl www.hms-fitness.pl...
-
Page 17: Návod K Obsluze
NÁVOD K OBSLUZE RADY TÝKAJÍCÍ SE BEZPEČNOSTI Tento výrobek je určen pouze k domácímu využití a byl navržen tak, aby byla zajištěna maximální bezpečnost. Měly by být dodržovány následující zásady: Před započetím tréninku se poraďte s lékařem za účelem vyloučení překážek ve využívání tohoto cvičebního zařízení. Rozhodnutí... - Page 18 SEZNAM KOMPONENTŮ A NÁŘADI NUTNÝCH K MONTÁŽI Číslo Množství Číslo Množství Popis Popis Hlavní rám Nylonová podložka Zadní stabilizátor Velká podložka Φ10 Noha zadního stabilizátoru Velká podložka Φ8 Podstavec stupačky Plochá podložka Φ8 Stupačka Pružinová podložka Ф8 Kruhová tyč řídítek (pravá Kabel měření...
- Page 19 (9) Distanční (16) M8 Podložka 2 (28) Φ20 Vlnová podložka (7) Matice 8 ks. průchodka 2 ks. 4 ks. (33) Šroub M8x40 4 ks. (36) Šroub M8x20 2 ks. (37) Šroub M8x50 4 ks. (38) Šroub M8x20 8 ks. (45) Φ8 Oblouková (49) Φ8 Podložka plocha, (40) Matice M8 8 ks.
- Page 20 3. Montáž sloupku počítače V dolní částí sloupku počítače (14) se nachází otočný knoflík nastavení napětí (21). Otočte knoflík (21) tak, aby napínací lanko bylo co nejdelší (co nejblíž znáčky „-"). Koncovku kabelu napětí převlečte skrz háček regulace odporu (12) podle výkresu A (výkres 3).
- Page 21 6. Montáž podstavce stupačky (levé a pravé) a. Nasaďte na podstavec levé stupačky (4) vzpěru zadního upínadla (35), a následně pružinovou podložku (28) a pouzdro hřídele stupačky (54) na levý hřídel stupačky (30). b. Spojte hřídel stupačky (30) z klikou (67) a připevněte pomocí zátky a levé zabezpečující...
- Page 22 POČÍTAČ FUNKCE TLAČÍTEK: MODE/SELECT: umožňuje vybrat funkci. Přidržení tlačítka po dobu delší než 4 sekundy způsobí vynulování všech hodnot (celkové resetování) SET (pokud je součástí): umožňuje nevést vlastní hodnoty. RESET/CLEAR (pokud je součástí): umožňuje vynulovat hodnoty. OPERACE: AUTO ON/OFF: monitor se automaticky vypne, pokud po dobu 4 minut neobdrží žáden signál.
- Page 23 Pokud si všimnete závady nebo toho, že některá z částí chybí, kontaktujte nás, prosím. Oddělení péče o klienta: ABISAL Sp. z o.o. ul. Św. Elżbiety 6 41–905 Bytom Polska abisal@abisal.pl www.abisal.pl www.hms-fitness.pl DISTRIBUTOR pro ČZ: ABISTORE SPORT s.r.o. Poděbradova 111 702 00 Ostrava Česká republika...
