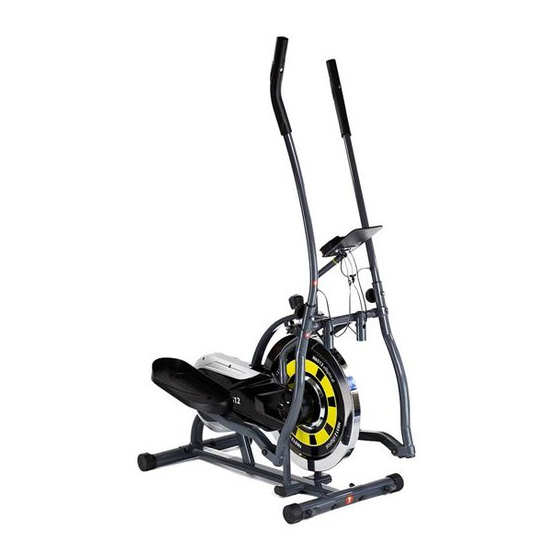

HMS H6512 Manual Instruction
  1. Manuals
  2. Brands
  3. HMS Manuals
  4. Elliptical Trainer
  5. H6512
  6. Manual instruction

HMS H6512 Manual Instruction

Hide thumbs Also See for H6512:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
H6512
INSTRUKCJA UŻYTKOWANIA
MANUAL INSTRUCTION
NÁVOD K OBSLUZE
PL
EN
CZ
www.hms-fitness.pl

Advertisement

loading
Need help?

Need help?

Do you have a question about the H6512 and is the answer not in the manual?

Questions and answers

Related Manuals for HMS H6512

Summary of Contents for HMS H6512

  • Page 1 H6512 INSTRUKCJA UŻYTKOWANIA MANUAL INSTRUCTION NÁVOD K OBSLUZE www.hms-fitness.pl...
  • Page 2 Przed użyciem sprzętu należy zapoznać się z środkami ostrożności i wskazówkami zawartymi w niniejszej instrukcji. ZANIM ZACZNIESZ Dziękujemy za wybór produktu Marki HMS. Mając na uwadze własne bezpieczeństwo i korzyści zapoznaj się do- kładnie z tą instrukcją przed użyciem przyrządu. Jako producent dążymy do zagwarantowania naszym klientom pełnej satysfakcji.
  • Page 3 LISTA CZĘŚCI www.hms-fitness.pl...
  • Page 4 www.hms-fitness.pl...
  • Page 5 LISTA PAKOWA CZĘŚCI NARZĘDZIA www.hms-fitness.pl...
  • Page 6 RYSUNEK www.hms-fitness.pl...
  • Page 7 Ø10x1.5xØ25xR28 (48) i dwóch śrub M10x57 (49). Dokręć nakrętki przy pomocy załączonego klucza uniwersalnego. Przymocuj stabilizator tylny (51) na ramie głównej (34) przy pomocy dwóch nakrętek M10 (47), dwóch podkładek falistych Ø10x1.5xØ25xR28 (48) i dwóch śrub M10x57 (49). Dokręć nakrętki przy pomocy załączonego klucza uniwersalnego. Części: www.hms-fitness.pl...
  • Page 8 Przymocuj prawy pręt pod stopę (81) do ramy głównej (34) przy pomocy jednej śruby do prawej korby Ø16x89xL23 (22), jednej podkładki falistej Ø28xØ16x0.3 (11), jednej podkładki sprężynowej Ø20xØ13x2 (39) i jednej nakrętki nylonowej do prawej korby B0.5x20 (40). Dokręć śrubę i nakrętkę nylonową przy pomocy jednego klucza imbusowego 8 mm i klucza dwustronnego w zestawie. www.hms-fitness.pl...
  • Page 9 UWAGA: Śruba Ø16x89xL23 na prawą korbę (22) i śruba Ø16x89xL23 na lewą korbę (46) są oznaczone symbolami „R” w przypadku prawej i „L” w przypadku lewej korby. Przy pomocy tej samej procedury umocuj lewy drążek pod stopę (23) na lewej korbie (41). www.hms-fitness.pl...
  • Page 10 Umocuj prawy pedał (21L) na prawym drążku pod stopę (23) przy pomocy dwóch śrub M10x45 (20) i nylonowych nakrętek M10xL9 (28). Dokręć nylonowe nakrętki kluczem dwustronnym w zestawie. Przy pomocy tej samej procedury umocuj lewy pedał (21R) na lewym drążku pod stopę (81). www.hms-fitness.pl...
  • Page 11 Następnie przymocuj komputer (44) na górnym końcu słupka pod komputer (42) przy pomocy dwóch śrub z łbem walcowym i nacięciem krzyżykowym M5x10 (45). Dokręć przy pomocy dołączonego klucza ze śrubokrę- tem Phillipsa. Podłącz czujnik tętna z przewodem (84) do komputera (44). www.hms-fitness.pl...
  • Page 12 1. Jeśli na wyświetlaczu nie pojawiają się napisy lub ich widoczność jest słaba, konieczna jest wymiana baterii. 2. Wyświetlacz wyłączy się automatycznie po 4 minutach bezczynności. 3. Komputer uruchomi się automatycznie po rozpoczęciu ćwiczeń. 4. Komputer automatycznie zacznie zliczać wszystkie wartości z chwilą rozpoczęcia ćwiczeń. Po 4 sekundach od przerwania ćwiczeń przerwane zostaną obliczenia. www.hms-fitness.pl...
  • Page 13 Oprzyj się o ścianę, ustawiając lewą nogę przed prawą i wysuwając do przodu ramiona. Prawa noga powinna być prosta, a lewa stopa oparta o podłogę. Następnie ugnij lewa nogę i pochyl się do przodu, przesuwając bio- dra w kierunku ściany. Utrzymaj pozycję, licząc do 15, i powtórz z drugą stroną. www.hms-fitness.pl...

  • Page 14: Maintenance

    Read all precautions and instructions in this manual before using this equipment. BEFORE YOU BEGIN Thank you for selecting brand HMS. For your safety and benefit, read this manual carefully before using the machine. As a manufacturer, we are committed to provide you complete customer satisfaction.
  • Page 15 PARTS LIST www.hms-fitness.pl...
  • Page 16 HARDWARE PACKING LIST TOOLS www.hms-fitness.pl...
  • Page 17 OVERVIEW DRAWING www.hms-fitness.pl...
  • Page 18 Ø10x1.5xØ25xR28 Curve Washers (48), and two M10x57 Bolts (49). Tighten cap nuts with the Multi Hex Tool provided. Attach the Rear Stabilizer (51) onto the Main Frame (34) with two M10 Cap Nuts (47), two Ø10x1.5xØ25xR28 Curve Washers (48), and two M10x57 Bolts (49). Tighten cap nuts with the Multi Hex Tool provided. www.hms-fitness.pl...
  • Page 19 Crank (43). Attach the right Foot Bar (81) onto the Main Frame (34) with one Ø16x89xL23 Bolt for right Crank (22), one Ø28xØ16x0.3 Wave Washer (11), one Ø20xØ13x2 Spring Washer (39), and one B0.5x20 Nylon Nut for right Crank (40). Tighten bolt and nylon nut with one 8mm Allen Wrench and Multi Hex Tool provided. www.hms-fitness.pl...
  • Page 20 NOTE: Ø16x89xL23 Bolt for right Crank (22) and Ø16x89xL23 Bolt for left Crank (46) are marked “R” for Right and “L” for Left. Use the same procedure to attach the left Foot Bar (23) onto the left Crank (41). www.hms-fitness.pl...
  • Page 21 Attach the Right Foot Pedal (21L) onto the right Foot Bar (23) with two M10x45 Bolts (20) and M10xL9 Nylon Nuts (28). Tighten nylon nuts with the Multi Hex Tool provided. Use the same procedure to attach the Left Foot Pedal (21R) onto the left Foot Bar (81). www.hms-fitness.pl...
  • Page 22 Remove two M5×10 Cross Pan Head Screws (45) from the Computer (44). Then attach the Computer (44) onto the top end of Computer Post (42) use two M5×10 Cross Pan Head Screws (45).Tighten with the Spanner with Phillips Screwdriver provided. Connect the Handpulse Sensor with Wire(84) with the computer(44). www.hms-fitness.pl...
  • Page 23 2. The display will automatically turn off after 4 minutes of inactivity. 3. The monitor automatically starts as soon as you start training. 4. The computer automatically starts counting all values at the beginning of the exercise. After 4 seconds, the calculation will be discontinued. www.hms-fitness.pl...
  • Page 24 Lean against a wall with your left leg in front of the right and your arms forward. Keep your right leg straight and the left foot on the floor; then bend the left leg and lean forward by moving your hips toward the wall. Hold, then repeat on the other side for 15 counts. www.hms-fitness.pl...
  • Page 25 NEŽ ZAČNETE Děkujeme, že jste si vybrali právě HMS. S ohledem na vlastní bezpečí a přínosy využívání produktu, se před jeho použitím řádně seznamte s návodem. Jako výrobce se snažíme našim klientům zaručit plnou spokojenost.
  • Page 26 SEZNAM ČÁSTÍ www.hms-fitness.pl...
  • Page 27 www.hms-fitness.pl...
  • Page 28 SEZNAM SOUČÁSTEK NÁŘADÍ www.hms-fitness.pl...
  • Page 29 NÁKRES www.hms-fitness.pl...
  • Page 30 Ø10x1.5xØ25xR28 (48) a dvou šroubů M10x57 (49). Dotáhněte matice pomocí přiloženého univerzálního klíče. Připevněte zadní stabilizátor (51) k hlavnímu rámu (34) pomocí dvou matic M10 (47), dvou prohnutých pod- ložek Ø10x1.5xØ25xR28 (48) a dvou šroubů M10x57 (49). Dotáhněte matice pomocí přiloženého univerzálního klíče. www.hms-fitness.pl...
  • Page 31 Připevněte pravý rám nášlapu (81) k hlavnímu rámu (34) pomocí jednoho šroubu pravého ramena nášlapu Ø16x89xL23 (22), jedné vlnité podložky Ø28xØ16x0.3 (11), jedné pružinové podložky Ø20xØ13x2 (39) a jedné nylonové matice. Dotáhněte šrouby a nylonovou matici pomocí přiloženého imbuso- vého klíče 8mm a oboustranného klíče. www.hms-fitness.pl...
  • Page 32 POZOR: Šroub Ø16x89xL23 pravého ramena nášlapu (22) a šroub Ø16x89xL23 levého ramena nášlapu (46) jsou označeny symboly „R” pro pravý a „L” pro levý rám. Pomocí stejného postupu připevněte levé rameno nášlapu (23). www.hms-fitness.pl...
  • Page 33 3. Montáž pravého a levého nášlapu Připevněte levý pedál (21L) k levému rameni nášlapu (23) pomocí dvou šroubů M10x45 (20) a nylonových matic M10xL9 (28). Dotáhněte nylonové matice pomocí přiloženého oboustranného klíče. Pomocí stejného postupu připevněte pravý pedál (21R) k pravému rameni nášlapu (81). www.hms-fitness.pl...
  • Page 34 Odstraňte dva šrouby s válcovou hlavou M5x10 (45) z počítače (44). Dále připevněte počítač (44) k horní části sloupku počítače (42) pomocí dvou šroubů s válcovou hlavou M5x10 (45). Vše dotáhněte pomocí přiloženého klíče se šroubovákem Philips. Připojte čidlo pulsu s převodem (84) k počítači (44). www.hms-fitness.pl...
  • Page 35 2. Displej se automaticky vypne po 4 minutách nečinnosti. 3. Počítač se automaticky spustí stisknutím některého z tlačítek nebo šlapáním. 4. Počítač začne automaticky sčítat všechny hodnoty v okamžiku spuštění tréninku. Po 4 sekundách od přerušení tréninku dojde k přerušení načítání hodnot. www.hms-fitness.pl...
  • Page 36 Opřete se o stěnu, dejte levou nohu před pravou, ramena vysuňte dopředu. Pravá noha by měla být na- rovnaná a levá noha opřená o podlahu. Dále ohněte levou nohu a předkloňte se dopředu, přesuňte bedra směrem ke stěně. V této pozici napočítejte do 15 a zopakujte cvik pro druhou stranu. www.hms-fitness.pl...

  • Page 37: Karta Gwarancyjna

    W tym celu należy skontaktować się z punktem w którym urządzenie zostało nabyte, lub z przedstawicielami władz lokalnych. Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie ludzi. www.hms-fitness.pl...

  • Page 38: Guarantee Card

    For this purpose, one should contact the equipment seller or representatives of local authorities. Hazardous components contained in electronic equipment may have long-lasting harmful impact on natural environment as well as adverse effect on human health. www.hms-fitness.pl...

  • Page 39: Záruční List

    životního prostředí. Za tímto účelem kontaktujte místo, kde bylo zařízení koupeno nebo místní úřady. Nebezpečné složky obsažené v elektrickém a elektronickém zařízení mohou dlouhodobě negativně působit na životní prostředí a také zdraví lidí. www.hms-fitness.pl...
  • Page 40 IMPORTER: ABISAL SP. Z O.O. ul. św. Elżbiety 6, 41-905 Bytom, POLSKA DISTRIBUTOR: ABISTORE SPORT S.R.O Poděbradova 111, 702 00 Ostrava, ČESKÁ REPUBLIKA...
