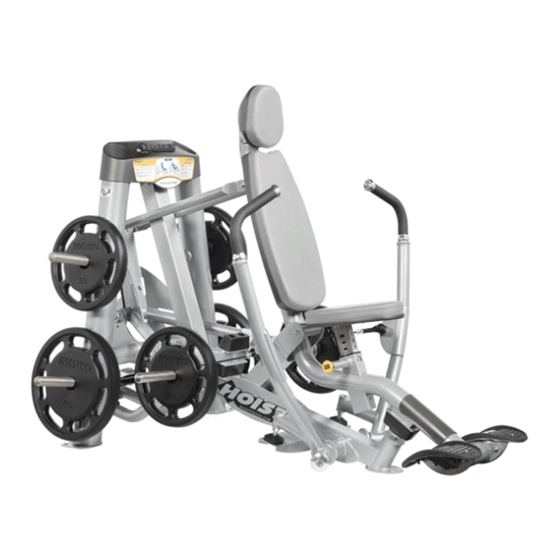

Plate-loaded decline chest press

Advertisement

Quick Links

PLATE-LOADED DECLINE CHEST PRESS
TO PREVENT POSSIBLE TIPPING, BOLT THIS UNIT TO THE
EXERCISE FLOOR USING MINIMUM 4-1/2" LONG BOLTS. FAILURE
TO DO SO MAY RESULT IN SERIOUS INJURY OR DEATH.
Note: Both Serial Number and Model Number are Required when Ordering Parts
Note: Both Serial Number and Model Number are Required when Ordering Parts
Note: Both Serial Number and Model Number are Required when Ordering Parts
Note: Both Serial Number and Model Number are Required when Ordering Parts
RECORD SERIAL NUMBER HERE
RECORD SERIAL NUMBER HERE
RECORD SERIAL NUMBER HERE
RECORD SERIAL NUMBER HERE
MACHINE CODE
MACHINE CODE
MACHINE CODE
MACHINE CODE
A08
A08
A08
A08
RPL-5305-A
**WARNING!**
Customer Service
Customer Service
Customer Service
Customer Service
(800) 548-5438
(800) 548-5438
(800) 548-5438
(800) 548-5438
(858) 578-7676
(858) 578-7676
(858) 578-7676
(858) 578-7676
Fax
Fax
Fax
Fax
(858) 578-9558
(858) 578-9558
(858) 578-9558
(858) 578-9558

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ROC-IT RPL-5305-A and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Hoist Fitness ROC-IT RPL-5305-A

  • Page 1 RPL-5305-A PLATE-LOADED DECLINE CHEST PRESS **WARNING!** TO PREVENT POSSIBLE TIPPING, BOLT THIS UNIT TO THE EXERCISE FLOOR USING MINIMUM 4-1/2" LONG BOLTS. FAILURE TO DO SO MAY RESULT IN SERIOUS INJURY OR DEATH. Note: Both Serial Number and Model Number are Required when Ordering Parts Note: Both Serial Number and Model Number are Required when Ordering Parts Note: Both Serial Number and Model Number are Required when Ordering Parts Note: Both Serial Number and Model Number are Required when Ordering Parts...
  • Page 2: Table Of Contents

    OWNER'S MANUAL CONTENTS INSTRUCTIONS ..............FRAME ASSEMBLY .............. MACHINE ADJUSTMENT ............. PRE-ASSEMBLY..............DECAL PLACEMENT............. DECAL REFERENCE............. PART LIST................ABBREVIATIONS..............BOLT SIZING CHART............WASHER SIZING CHART............MAINTENANCE SCHEDULE..........GENERAL MAINTENANCE INFORMATION......WEIGHT TRAINING TIPS............EXERCISE LOG..............LIMITED WARRANTY............RPL-5305-A ASSEMBLY PAGE 01...
  • Page 3: Instructions

    OWNER'S MANUAL INSTRUCTIONS Before beginning assembly please take the time to read instructions thoroughly. Please use the various lists in this manual to make sure that all parts have been included in your shipment. When ordering, use part number and description from the lists. Use only HOIST replacement parts when servicing.
  • Page 4 OWNER'S MANUAL ***THIS PAGE WAS INTENTIONALLY LEFT BLANK*** RPL-5305-A ASSEMBLY PAGE 03...
  • Page 5: Frame Assembly

    OWNER'S MANUAL FRAME ASSEMBLY PAGE 04 RPL-5305-A ASSEMBLY...
  • Page 6 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - HAND TIGHTEN HARDWARE. - REPEAT ASSEMBLY FOR OPPOSITE SIDE. RPL-5305-A ASSEMBLY PAGE 05...
  • Page 7 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. PAGE 06 RPL-5305-A ASSEMBLY...
  • Page 8 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. RPL-5305-A ASSEMBLY PAGE 07...
  • Page 9 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - HAND TIGHTEN HARDWARE. PAGE 08 RPL-5305-A ASSEMBLY...
  • Page 10 OWNER'S MANUAL FRAME ASSEMBLY NOTE: STEP 1 - HAND TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. - REPEAT ASSEMBLY FOR OPPOSITE SIDE. STEP 2 RPL-5305-A ASSEMBLY PAGE 09...
  • Page 11 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - HAND TIGHTEN HARDWARE. PAGE 10 RPL-5305-A ASSEMBLY...
  • Page 12 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - HAND TIGHTEN HARDWARE. RPL-5305-A ASSEMBLY PAGE 11...
  • Page 13 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - WRENCH TIGHTEN ALL PREVIOUSLY HAND TIGHTEN HARDWARE. PAGE 12 RPL-5305-A ASSEMBLY...
  • Page 14 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - REPEAT ASSEMBLY FOR OPPOSITE SIDE. RPL-5305-A ASSEMBLY PAGE 13...
  • Page 15 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. PAGE 14 RPL-5305-A ASSEMBLY...
  • Page 16 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. RPL-5305-A ASSEMBLY PAGE 15...
  • Page 17 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - REPEAT ASSEMBLY FOR OPPOSITE SIDE. PAGE 16 RPL-5305-A ASSEMBLY...
  • Page 18 OWNER'S MANUAL FRAME ASSEMBLY NOTE: NOTE: - WRENCH TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN BE SURE CABLE RUNS REMOVED FOR CLARITY. BETWEEN THE PULLEYS AND THE GUARD PINS, AS SHOWN. JAM NUT CABLE BOLT JAM NUT CABLE BOLT FINE TUNING: LOOSEN JAM NUT AND THREAD BOLT IN/OUT TO GIVE THE CABLE...
  • Page 19 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - REPEAT ASSEMBLY FOR OPPOSITE SIDE. PAGE 18 RPL-5305-A ASSEMBLY...
  • Page 20 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. RPL-5305-A ASSEMBLY PAGE 19...
  • Page 21 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. MAKE SURE THE ORIENTATION OF PULL-PIN (10) IS AS SHOWN. PAGE 20 RPL-5305-A ASSEMBLY...
  • Page 22 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. RPL-5305-A ASSEMBLY PAGE 21...
  • Page 23 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. PAGE 22 RPL-5305-A ASSEMBLY...
  • Page 24 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. RPL-5305-A ASSEMBLY PAGE 23...
  • Page 25 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. PAGE 24 RPL-5305-A ASSEMBLY...
  • Page 26 OWNER'S MANUAL FRAME ASSEMBLY NOTE: - WRENCH TIGHTEN HARDWARE. - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. *IMPORTANT* NOW THAT THE RPL-5305-A IS COMPLETELY ASSEMBLED TAKE TIME TO ASSURE THAT YOUR UNIT IS ASSEMBLED SQUARE AND PERPENDICULAR. IF NOT, IT WILL BE NECESSARY TO LOOSEN SOME FRAME HARDWARE TO RE-ALIGN THE FRAME AND RETIGHTEN BOLTS.
  • Page 27: Machine Adjustment

    OWNER'S MANUAL MACHINE ADJUSTMENT NOTE: - SOME PARTS MAY HAVE BEEN REMOVED FOR CLARITY. STEP 1: MAJOR ADJUSTMENT: STEP 1: BE SURE THE BOTTOM DUAL HOLE BUMPER (60) OF THE LIFT ARM ASSEMBLY REMAINS IN CONTACT WITH THE BASE FRAME ASSEMBLY (22), AS SHOWN. STEP 2: ADJUST HEIGHT OF THE LIMITING STOP ASSEMBLY (13) SO THAT IT IS IN CONTACT WITH THE DUAL HOLE...
  • Page 28 OWNER'S MANUAL MACHINE ADJUSTMENT NOTE: - WRENCH TIGHTEN HARDWARE. MAJOR ADJUSTMENT: STEP 1: LOOSEN JAM NUTS (31) AND TWIST ADJUSTABLE STOP (28) IN/OUT TO ADJUST THE PRESS ARMS TO THE PROPER POSITION. ONCE THE PROPER POSITION IS REACHED AND STEP 1: THE PRESS ARMS ARE EQUAL, BE SURE TO RE-TIGHTEN JAM NUTS.
  • Page 29: Pre-Assembly

    OWNER'S MANUAL PRE-ASSEMBLY PAGE 28 RPL-5305-A ASSEMBLY...
  • Page 30: Decal Placement

    OWNER'S MANUAL DECAL PLACEMENT NOTE: - ALL DECALS ARE CENTERED UNLESS OTHERWISE STATED. RPL-5305-A ASSEMBLY PAGE 29...
  • Page 31: Decal Reference

    OWNER'S MANUAL DECAL REFERENCE 021-0003341 021-0003320 021-0003113 SERIAL # DECAL 021-0003093 021-0003135 021-0003008 PAGE 30 RPL-5305-A ASSEMBLY...
  • Page 32 OWNER'S MANUAL DECAL REFERENCE CONTINUED 021-0003334 021-0018022 021-0003230 021-0004032 021-0003689 RPL-5305-A ASSEMBLY PAGE 31...
  • Page 33 OWNER'S MANUAL **** THIS PAGE INTENTIONALLY LEFT BLANK **** PAGE 32 RPL-5305-A ASSEMBLY...
  • Page 34: Part List

    OWNER'S MANUAL PART LIST NOTE: SOME OF THESE PARTS MAY COME PRE-INSTALLED ITEM NO. PART NUMBER DESCRIPTION QTY. 010-01C0403 CABLE ASSEMBLY: RPL-5301-A 93 15/16" LG. 022-01PD2054-A SEAT PAD ASSEMBLY 022-01PD2055 UPHOLSTERED HEAD PAD 022-01PD2058 BACK PAD ASSEMBLY 022-01PD2058-5 PLASTIC BACK PAD BACKING 022-01PD2073-5 HEAD PAD PLASTIC BACKING 026-01PL2236...
  • Page 35 OWNER'S MANUAL PART LIST CONTINUED NOTE: SOME OF THESE PARTS MAY COME PRE-INSTALLED ITEM NO. PART NUMBER DESCRIPTION QTY. 018-0002014 CABLE PULLEY: WIDE (BORED HUB) Ø4.50" 019-0001001 PLUG BUMPER 026-01F0251 BRACKET PLATE: 2 HOLES 7.00" X 2.75" 026-01F0316 8" FLNG. 026-01M0932 ALUMINIUM CAP: Ø1.25"...
  • Page 36 OWNER'S MANUAL PART LIST CONTINUED NOTE: SOME OF THESE PARTS MAY COME PRE-INSTALLED ITEM NO. PART NUMBER DESCRIPTION QTY. 011-0116107 1/2"-13UNC X 1.00" LOW HEAD SHCS (Ni) 011-0116115 1/2"-13UNC X 3.00" LOW HEAD SHCS (Ni) 011-0116119 1/2"-13UNC X 4.00" LOW HEAD SHCS (Ni) 011-0116122 1/2"-13UNC X 4.75"...
  • Page 37: Abbreviations

    OWNER'S MANUAL ABBREVIATIONS BZ = Black Zinc Ni = Nickel Plated SS = Stainless Steel WZ = White Zinc HHB = Hex Head Bolt FHCS = Flat Head Cap Screw BHCS = Button Head Cap Screw SHCS = Socket Head Cap Screw Low Head SHCS = Low Head Socket Head Cap Screw SHSS = Socket Head Shoulder Screw...
  • Page 38: Bolt Sizing Chart

    OWNER'S MANUAL BOLT SIZING CHART 1/4" HHB 5/16" HHB 3/8" HHB 1/2" HHB RECOMMENDED RECOMMENDED RECOMMENDED RECOMMENDED TORQUE RANGE: TORQUE RANGE: TORQUE RANGE: TORQUE RANGE: 6-8 ft-lbs 14-17 ft-lbs 24-30 ft-lbs 60-75 ft-lbs 3/8" BHCS 1/4" BHCS 5/16" BHCS 1/2" BHCS RECOMMENDED RECOMMENDED RECOMMENDED...
  • Page 39: Washer Sizing Chart

    OWNER'S MANUAL WASHER SIZING CHART 013-0102026 013-0102004 013-0002004 013-0402005 013-0102003 013-0002003 1/2" 1/4" 5/16" 3/8" 3/8" 1/2" FLAT WASHER FLAT WASHER FLAT WASHER FLAT WASHER FLAT WASHER FLAT WASHER LARGE, USS, 34mm SMALL, SAE, 13mm LARGE, USS, 22mm SMALL, SAE, 21mm LARGE, USS, 25mm SMALL, SAE, 27mm 013-0402007...
  • Page 40 OWNER'S MANUAL WASHER SIZING CHART (CONTINUED) 026-01M0211 026-01M0760 026-01M0198 1/4" LONG 1/2" LONG HEAVY 1/2" LONG FLANGED SPACER FLANGED SPACER FLANGED SPACER 026-01M211T 026-01M0532 026-01M0551 1/4" LONG HEAVY 11/16" LONG HEAVY 1" LONG HEAVY FLANGED SPACER FLANGED SPACER FLANGED SPACER 026-01M0780 026-01M0788 026-01M0761...
  • Page 41: Maintenance Schedule

    OWNER'S MANUAL MAINTENANCE SCHEDULE COMMERCIAL / HOME ROUTINE LATEST DATE ENTRY LIGHT COMMERCIAL MAINTENANCE MAINTENANCE Inspect; Links, Pull Pins, Snap Locks, DAILY WEEKLY Swivels, Weight Stack Pins Clean; WEEKLY DAILY Upholstery Inspect; Cables or Belts and their WEEKLY DAILY tension Inspect;...
  • Page 42: General Maintenance Information

    OWNER'S MANUAL HOIST FITNESS SYSTEMS GENERAL MAINTENANCE INFORMATION Links, Pull-Pins, Snap Hooks, Swivels, Weight Stack Pins: *Check all pieces for signs of visible wear or damage. *Check springs in snap hooks and pull-pins for proper tension and alignment. *If the spring sticks or has lost its rigidity, replace it immediately.
  • Page 43: Weight Training Tips

    OWNER'S MANUAL WEIGHT TRAINING TIPS Use this manual to guide you through the basic exercises you can perform on your RPL-5305-A HOIST® Fitness System. To gain maximum results and avoid possible injury, consult a fitness professional to develop your complete exercise program.
  • Page 44: Exercise Log

    OWNER'S MANUAL PAGE 43 RPL-5305-A ASSEMBLY...
  • Page 45: Limited Warranty

    Hoist Fitness Systems sole responsibility shall be to repair or replace the component within the terms stated above. Hoist Fitness Systems shall not be liable for any loss or damage of any kind including any incidental or consequential damages resulting, directly or indirectly from any warranty expressed or implied or any other failure of this product.
