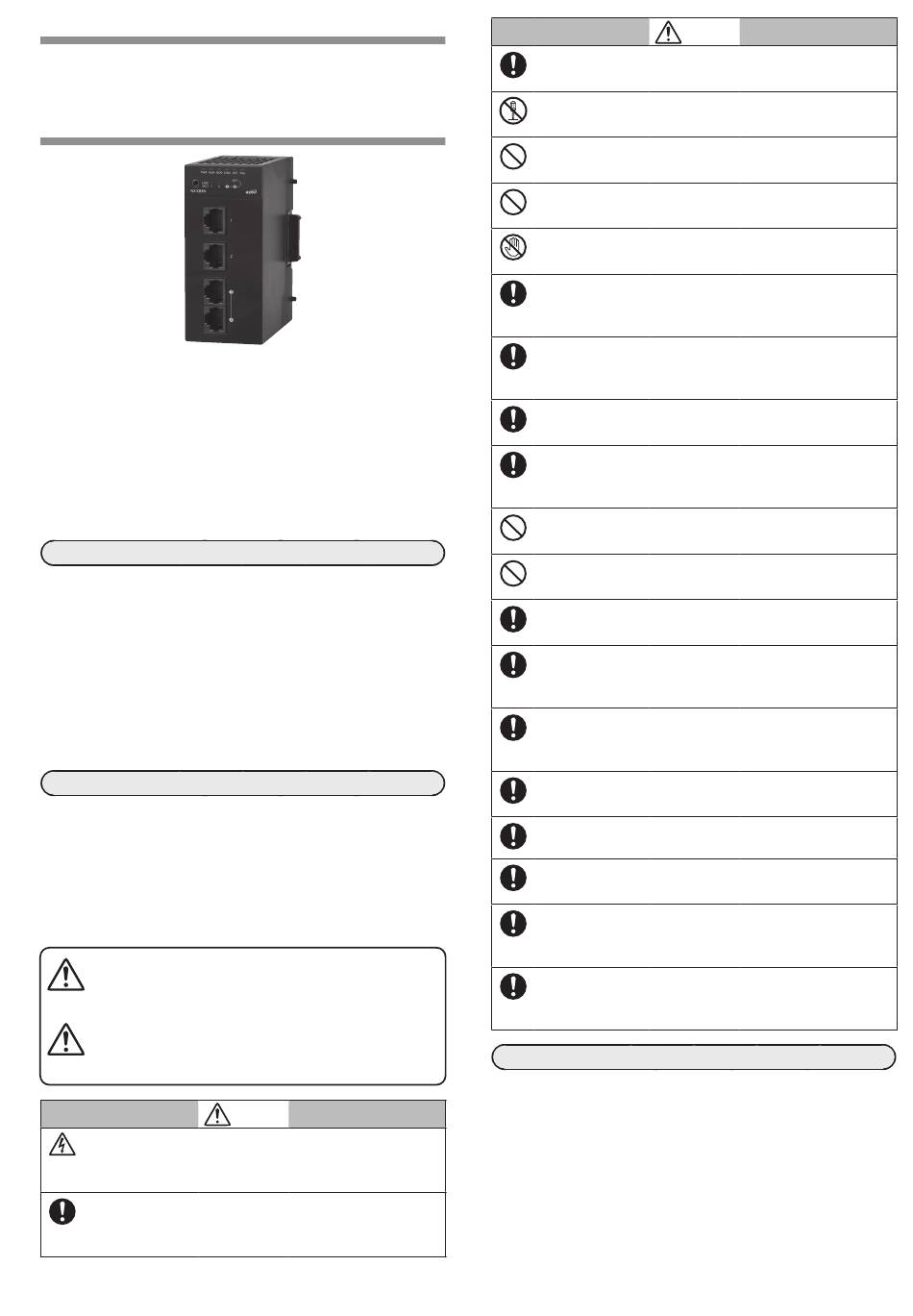

CP-UM-5558JE
計装ネットワークモジュール NX
コミュニケーションボックス 形 NX-CB1
取扱説明書 設置編
このたびは当社製品をご購入いただき、まことにありがとうご
ざいます。この取扱説明書には、製品を安全に正しくご使用い
ただくための必要事項が記載されております。当社製品を使用
した操作盤、装置の設計、保守を担当される方は、必ずお読み
になり、理解したうえでご使用ください。いつもお手元におい
てご活用ください。
ご注文・ご使用に際しては、下記 URL より 「ご注文・ご使用に
際してのご承諾事項」 を必ずお読みください。
 https://www.azbil.com/jp/product/factory/order.html
この取扱説明書は、本製品をお使いになる担当者のお手元に
確実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、または転
載することを禁じます。この取扱説明書の内容を将来予告な
しに変更することがあります。
この取扱説明書の内容については、万全を期しておりますが、
万一ご不審な点や記入もれなどがありましたら、当社までご
連絡ください。
お客様が運用された結果につきましては、責任を負いかねる
場合がございますので、ご了承ください。
安全上の注意
この安全上の注意は、製品を安全に正しくお使いいただき、
あなたや他の人々への危害や財産への損害を未然に防止する
ためのものです。安全上の注意は必ず守ってください。また、
内容をよく理解してから本文をお読みください。
当社が規定しない使い方をした場合、この製品に盛り込まれ
た安全保護は損なわれます。
● 警告表示の意味
警告
取り扱いを誤った場合に、使用者が死亡
または重傷を負う危険の状態が生じること
が想定される場合。
注意
取り扱いを誤った場合に、使用者が軽傷を
負うか、または物的損害のみが発生する危
険の状態が生じることが想定される場合。
本器の取り付け、取り外し、および結線のときは、
本器および接続機器の電源をすべて切ってください。
感電することがあります。
本器への通電前に配線が正しく行われていることを確
認してください。本器への配線間違いは故障の原因に
なり、また危険な災害を招く原因にもなります。
お願い
警告
DIN レールストッパはドライバなど工具を使用して
取り付け、取り外しをしてください。
本器を分解しないでください。
故障のおそれがあります。
本器の通風穴をふさがないでください。
火災、故障のおそれがあります。
本器のケース内部に線くず、切粉、水などが入らない
ようにしてください。火災、故障のおそれがあります。
電源端子などの充電部には触らないでください。
感電のおそれがあります。
本器への結線はネットワークケーブルを除き電源の供
給元を切った状態で行ってください。故障のおそれが
あります。
本器への結線は定められた基準に従い、指定された
電源、および施工方法で正しく配線してください。
火災、感電、故障のおそれがあります。
接続箇所に緩みがないことを確認してください。発熱
および装置の故障の原因となるおそれがあります。
連結されたモジュール全体の消費電力の総和が 70 W
を超えないようにしてください。火災、故障のおそれ
があります。
連結されたモジュール全体に 2 系統以上の電源を供給
しないでください。火災、故障のおそれがあります。
本器の未使用端子を中継端子として使用しないでくだ
さい。火災、感電、故障のおそれがあります。
端子ねじは仕様に記載されたトルクで確実に締めてくだ
さい。締め付けが不完全だと火災のおそれがあります。
雷サージのおそれがある場合には、サージアブソーバ
(サージ防止器) を使用してください。火災、故障のお
それがあります。
本器は仕様に記載された使用条件 (温度、湿度、電圧、
振動、衝撃、取付方向、雰囲気など) の範囲内でお使
いください。火災、故障のおそれがあります。
本器を廃棄するときは、産業廃棄物として各自治体の
条例に従って適切に処理してください。
本器は電気の知識を有する専門の方が扱ってください。
製造者が指定しない方法で本器を使用すると、本器が
備える保護機能が損傷する可能性があります。
本器の汚れを取る場合は柔らかい布で乾拭きしてくだ
さい。シンナー、ベンゼンなどの有機溶剤や洗剤は使
用しないでください。
本器に接続する機器または装置は、本器の電源、入出
力部の最高使用電圧に適した強化絶縁が施されている
ものをご使用ください。
計装ネットワークモジュール NX は、イーサネットの標準採
用により 「分散計装」 、 「 高速通信」 、 「 省配線」 、 「 省エンジニアリ
ング」 を実現し、お客様に環境・品質・生産性向上という価値
をご提供いたします。

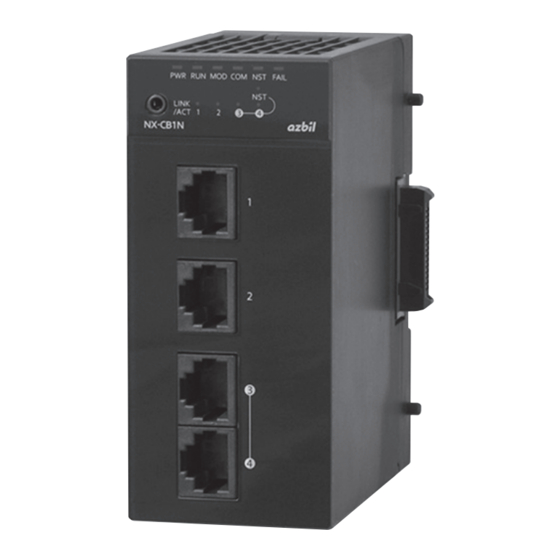

コミュニケーションボックス NX-CB1 は、イーサネット同士
を接続するためのスイッチングハブです。
J1
注意
概 要

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NX-CB1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Azbil NX-CB1

  • Page 1 警告 取り扱いを誤った場合に、使用者が死亡 本器に接続する機器または装置は、本器の電源、入出 または重傷を負う危険の状態が生じること 力部の最高使用電圧に適した強化絶縁が施されている が想定される場合。 ものをご使用ください。 注意 取り扱いを誤った場合に、使用者が軽傷を 負うか、または物的損害のみが発生する危 概 要 険の状態が生じることが想定される場合。 計装ネットワークモジュール NX は、イーサネットの標準採 用により 「分散計装」 、 「 高速通信」 、 「 省配線」 、 「 省エンジニアリ 警告 ング」 を実現し、お客様に環境・品質・生産性向上という価値 をご提供いたします。 本器の取り付け、取り外し、および結線のときは、 コミュニケーションボックス NX-CB1 は、イーサネット同士 本器および接続機器の電源をすべて切ってください。 を接続するためのスイッチングハブです。 感電することがあります。 本器への通電前に配線が正しく行われていることを確 認してください。本器への配線間違いは故障の原因に なり、また危険な災害を招く原因にもなります。...
  • Page 2 次のようなところには取り付けないでください。 形番構成 • 仕様の範囲を超えた高温、低温、高湿度、低湿度にな リング接続 ポート るところ 基本 オプ 追加 タイプ 内 容 形番 数 ショ ン 処理 • 硫化ガスなど腐食性ガスのあるところ 計装ネットワークモジュール NX • 粉じん、油煙などのあるところ 4 ポートスイッチングハブ • 直射日光、風雨が当たるところ チェーン接続 (サイドコネクタ)   ノンリング通信 • 仕様の範囲を超えた機械的振動、衝撃のあるところ チェーン接続 (サイドコネクタ)   • 高圧線の下、溶接機および電気的ノイズの発生源の近く リング通信 チェーン間接続 (前面ポート)   • ボイラなどの高圧点火装置から...
  • Page 3 ■ チェーン間接続 (イーサネットポート 3、4) ② 本体を押さえつけたまま本体上部のレバー先端を押し てください。 チェーン間接続をする場合は PWR RUN MOD COM NST FAIL LINK / ACT イーサネットポート 3、4 に NX-CB1N 接続してください。 イーサネット ポート3、4 ② ■ 電源の接続 電源端子は次のように接続してください。 ③ レバー先端を押したまま、本体を上部から手前に引き、 回転するように取り外してください。 計器電源 DC24 V + - UL クラス 2 電源を使用してください。 取り扱い上の注意 • 連結しているモジュール間は、電源が相互に接続されて いるので、連結しているモジュールのどれか...
  • Page 4 能が有効であること) 〈アズビル株式会社〉 https://www.azbil.com/jp/ コネクタ :RJ-45 〈COMPO CLUB〉 https://www.compoclub.com/ ケーブル :UTP ケーブル (4P) 2009 年 10 月 初版発行 (W) Cat 5e 以上 (ストレート) ( 両端 ANSI/ 2021 年 7 月 改訂 10 版 (M) © 2009–2021 Azbil Corporation. All Rights Reserved. TIA/EIA-568-B)...
  • Page 5: Safety Precautions

    The NX-CB1 should be handled by a specialist with ex- Key to symbols pertise in electrical circuits. If the NX-CB1 is used in a manner not specified by the WARNING manufacturer, the protection provided by the device may be impaired.
  • Page 6: Names Of Parts

    Inspection certificate min., 42.4 V peak min., and 60 V DC min. „ Linking modules NAMES OF PARTS The NX-CB1 can be linked to other modules using the connectors „ Body on the left and right of the base. LED operation indicators Modules must be linked before the NX-CB1 is mounted on the PWR/RUN/MOD DIN rail.
  • Page 7: Specifications

    Before connecting the NX-CB1 to other devices in parallel, check their connection conditions carefully. DISPOSAL • To ensure stable operation, the NX-CB1 is designed not to op- erate for three seconds after the power is turned ON. When discarding the NX-CB1, dispose of it appropriately as indus- •...
  • Page 8 0 to 9.8 m/s (10 to 150 Hz for 2 h each in X, Y, and Z directions) NX-CB1 cannot be connected with NX-TL1_ _ _ _ _ _, because there is no connector on a left side of NX-CB1. Shock resistance:...
