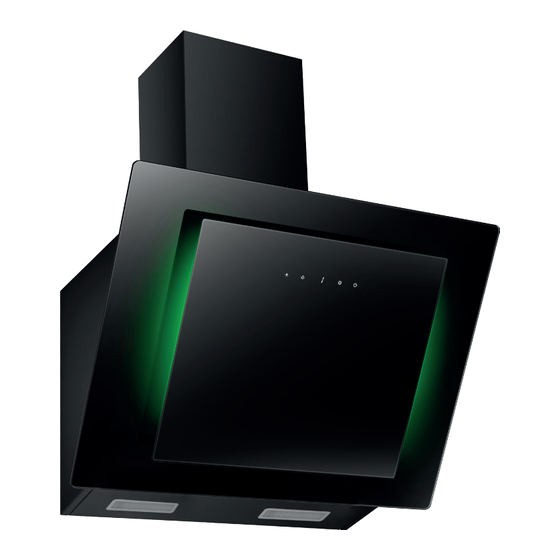

Kernau KCH 6560 B COLORFUL Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
INSTRUKCJA OBSŁUGI
OKAPU
KCH 6560 B COLORFUL
KCH 6590 B COLORFUL
www.kernau.com

Advertisement

Table of Contents
loading

Related Manuals for Kernau KCH 6560 B COLORFUL

Summary of Contents for Kernau KCH 6560 B COLORFUL

  • Page 1 INSTRUKCJA OBSŁUGI OKAPU KCH 6560 B COLORFUL KCH 6590 B COLORFUL www.kernau.com...
  • Page 3 SZANOWNY KLIENCIE, Dziękujemy za zainteresowanie naszą ofertą i gratulujemy wyboru. Naszym celem jest zaoferowanie Wam produktów o wysokiej jakości, które spełnią Wasze oczekiwania. Opisywane urządzenie zostało wyprodukowane w nowoczesnych zakładach i dokładnie przetestowane pod względem jakości. Niniejsza instrukcja została opracowana w celu ułatwienia obsługi urządzenia, które wyprodukowano z wykorzystaniem najnowszej technologii gwarantującej zaufanie i maksymalną wydajność. Przed przystąpieniem do korzystania z urządzenia należy uważnie zapoznać się z niniejszą instrukcją, ponieważ zawiera podstawowe informacje dotyczące bezpiecznej instalacji, konserwacji i obsługi. W sprawie instalacji urządzenia należy zwrócić się do najbliższego autoryzowanego serwisu.

  • Page 4: Table Of Contents

    SPIS TREŚCI 1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA ......... 5 • Nigdy nie rób ...................... 5 • Zawsze rób ........................ 6 2. INSTALACJA URZĄDZENIA ..............8 • Montaż Klapki V-Flap .................... 8 • Instalacja ........................ 9 • Wskazówki odnośnie instalacji przewodu wentylacyjnego ......... 11 3.

  • Page 5: Informacje Na Temat Bezpieczeństwa

    1. INFORMACJE NA TEMAT BEZPIECZEŃSTWA Niniejsza instrukcja obsługi informuje o odpowiedniej instalacji oraz użytkowaniu okapu kuchennego. Prosimy o uważne zapoznanie się z tą instrukcją przed pierwszym użytkowaniem sprzętu. Instrukcja powinna być przechowywana w bezpiecznym miejscu, aby móc do niej w razie konieczności zajrzeć. Nigdy nie rób: • Nie używaj okapu bez wcześniej zamontowanego filtru przeciwtłuszczowego lub gdy filtry są zbyt zabrudzone, aby ich używać. • Nie instaluj tego urządzenia powyżej kuchenki wyposażonej w wysokiego grilla. • Nie pozostawiaj bez nadzoru rozgrzanych patelni, gdyż rozgrzane tłuszcze lub oleje mogą ulec samozapłonowi. • Nie pozostawiaj zapalonych planików pod okapem kuchennym. • W przypadku uszkodzenia okapu, nie podejmuj próby użytkowania. •...

  • Page 6: Zawsze Rób

    Zawsze rób: WAŻNE: Zawsze odłączaj źródło prądu podczas instalacji lub konserwacji urządzenia np. w przypadku wymiany żarówki okapu. • Okap musi zostać zainstalowane zgodnie z instrukcjami oraz wymiarami podanymi w tym dokumencie. • Wszelkie czynności związane z instalacja urządzenia muszą zostać przeprowadzone przez serwisanta lub przez wykfalifikowanego technika / instalatora. • Zaleca się zutylizowanie wszystkich materiałów opakowania. Dzieci są narażone na niebezpieczeństwo. • Należy zwracać szczególną uwagę na ostre krawędzie okapu znajdujące się wewnątrz urządzenia, podczas czyszczenia i konserwacji sprzętu. • Należy upewnić się, iż przewód wentylacyjny nie jest zgięty bardziej niż 90º. Większe zgięcie przewodu może zmniejszyć wydajność okapu. UWAGA: Nieprawidłowe podłączenie lub przeprowadzona naprawa urządzenia zwiększa ryzyko porażenia prądem.
  • Page 7 • To urządzenie może być użytkowane przez dzieci powyżej 8 roku życia oraz osoby z ograniczoną zdolnością fizyczną, sensoryczną lub psychiczną lub bez odpowiedniego doświadczania i wiedzy jeżeli pozostają pod nadzorem lub zostali poinformowani o prawidłowym użytkowaniu sprzętu oraz rozumieją istniejące ryzyko niebezpieczeństwa. Dzieci nie powinny bawić się urządzeniem. Czyszczenie i konserwacja sprzętu nie powinna być przeprowadza przez dzieci bez nadzoru osoby odpowiedzialnej.

  • Page 8: Instalacja Urządzenia

    UWAGA: Ryzyko p ożaru: n ie p rzechowuj p rzedmiotów ł atwopalnych n a p owierzchni p rzeznaczonej do gotowania. • Czyszczenie parowe nie jest zalecane do tego rodzaju urządzenia. • NIGDY nie próbuj ugasić ognia wodą, wyłącz urządzenie i przykryj ogień np. pokrywką lub kocem gaśniczym. 2. INSTALACJA URZĄDZENIA Montaż Klapki V-Flap Jeżeli okap nie został wyposażony w klapkę V-Flap, powinno się zamontować dwie półokrągłe części do jego korpusu. Poniższe rysunki pokazują przykładowy montaż...

  • Page 9: Instalacja

    Instalacja Jeśli masz wylot na zewnątrz, okap kuchenny można podłączyć, jak pokazano poniżej, za pomocą kanału wyciągowego (emalia, aluminium, elastyczna rura lub niepalny materiał o średnicy wewnętrznej 150 mm). 1. Przed instalacją wyłącz urządzenie i wyjmij wtyczkę z gniazdka. 2. Okap kuchenny powinien zostać zainstalowany w odległości 65-75cm powyżej płyty kuchennej dla jak najlepszej wydajności. 3. Za pomocą wiertła o średnicy 8 mm wykonaj 8 otworów w ścianie w miejscu zarezerwowanym na instalację komina i korpusu okapu kuchennego. Zobacz zdjęcie 2. 4. Włóż kołki rozporowe w wywiercone otwory na korpus okapu, przymocuj 2 sztuki wkrętu podpierającego ST4 * 40 mm do połowy, pozostawiając je 2 mm poza ścianą. Zobacz zdjęcie 2.
  • Page 10 8. Zamontuj wewnętrzny wspornik komina: Użyj śrub ST4 * 40, aby zamontować wewnętrzny wspornik komina na ścianie (patrz rys 5). 9. Zamontować zewnętrzny wspornik komina na zewnętrznym kominie za pomocą 2 śrub ST4 * 8 mm, upewnić się, że komin wewnętrzny można swobodnie poruszać wewnątrz, patrz Rys. 6. 10. Zamocuj kominy na okapie: Użyj 2 sztuk wkrętów ST4 * 8mm, aby przymocować zewnętrzny wspornik komina do okapu, a następnie przymocuj zewnętrzny wspornik komina do ściany za pomocą śrub ST4 * 40 mm. Zobacz rys. 7. 11. Dostosuj wysokość wewnętrznego komina do położenia wewnętrznego wspornika komina i przymocuj go za pomocą 2 sztuk śrub ST4 * 8 mm. Zobacz rys. 8.

  • Page 11: Wskazówki Odnośnie Instalacji Przewodu Wentylacyjnego

    Wskazówki odnośnie instalacji przewodu wentylacyjnego Aby uzyskać optymalny wyciąg powietrza należy ściśle przestrzegać poniższych zasad: • Przewód wylotowy powinien być krótki i prosty. • Nie zmniejszaj rozmiaru ani nie ograniczaj kanału wylotowego. • W przypadku korzystania z elastycznego kanału należy zawsze go naciągnąć, aby zminimalizować straty ciśnienia. • Nieprzestrzeganie tych podstawowych instrukcji obniży wydajność i zwiększy poziom hałasu okapu kuchennego. • Wszelkie prace instalacyjne muszą być wykonywane przez wykwalifikowanego elektryka lub kompetentną osobę. • Nie należy podłączać systemu kanałów okapu do żadnego istniejącego systemu wentylacji, który jest używany w jakimkolwiek innym urządzeniu, takim jak rura grzewcza, rura gazowa, rura z gorącym powietrzem.

  • Page 12: Rozpoczęcie Uzytkowania Okapu Kuchennego

    3. ROZPOCZĘCIE UŻYTKOWANIA OKAPU KUCHENNEGO Panel sterowania Led Okap wyposażony jest w 4 przyciski sterujące: Instrukcja obsługi przycisków sterujących: 1. Włączanie: • Po podłączeniu okapu do zasilania, wszystkie przyciski zostaną podświetlone oraz usłyszysz sygnał dźwiękowy. Wyświetlacz LED jest zablokowany, okap znajduje się w trybie czuwania. 2. Oświetlenie • Naciśnij ikonę — podświetlenie tego przycisku oraz oświetlenie zostanie włączone. Naciśnij ponownie, aby wyłączyć oświetlenie oraz podświetlenie przycisku. Podczas pracy okapu można włączać oraz wyłączać oświetlenie. Lampa oświetlenia działa osobno i nie jest sterowana przyciskiem zasilania .
  • Page 13 • Podczas użytkowania okapu, można zmieniać dowolnie ustawienie poziomu szybkości poprzez wielokrotne naciskanie przycisku . Okap będzie działał w sekwencji: wolny, średni, szybki, wolny, średni, szybki... 5. Przycisk lampki dekoracyjnej • Włącz zasilanie po raz pierwszy, naciśnij przycisk lampy dekoracyjnej, a światło zostanie domyślnie włączone. Naciśnij ponownie, lampa dekoracyjna wyłączy się. Powyższe kroki można powtórzyć. Lampa dekoracyjna działa osobno i nie jest sterowana przyciskiem zasilania.

  • Page 14: Wskazówki Podczas Awarii Urządzenia

    Wskazówki podczas awarii urządzenia: Problem Możliwa przyczyna Rozwiązanie problemu Nie został naciśnięty przycisk wyboru poziomu Wybierz poziom wyciągu. Ikona została wyciągu. podświetlona, ale wyciąg Został uszkodzony nie działa. przycisk wyboru poziomu Skontaktuj się z serwisem. wyciągu. Wyciąg uległ uszkodzeniu. Skontaktuj się z serwisem. Przepalone bezpieczniki. Wymień bezpieczniki. Ikona nie została Ponownie podłącz przewód podświetlona, wyciąg nie Kabel zasilający do gniazdka elektrycznego. działa. poluzowany lub odłączony. Włącz gniazdo zasilania. Należy podłączyć Niepoprawnie raz jeszcze przewód zainstalowany przewód odprowadzający odprowadzający. Wyciek oleju. i uszczelnić połączenie. Wyciek z połączenia Zdemontuj okap między kominem...

  • Page 15: Czyszczenie I Konserwacja

    4. CZYSZCZENIE I KONSERWACJA UWAGA: • Przed przeprowadzeniem konserwacji lub czyszczenia okap należy odłączyć od głównego źródła zasilania. Upewnij się, że okap kuchenny jest wyłączony w gnieździe ściennym, a wtyczka wyciągnięta. • Powierzchnie zewnętrzne są podatne na zarysowania i otarcia, dlatego należy postępować zgodnie z instrukcjami czyszczenia, aby zapewnić najlepszy możliwy efekt bez uszkodzeń. Zalecenia ogólne Czyszczenie i konserwacja powinno być przeprowadzane wyłącznie kiedy urządzenie jest chłodne, w szczególności proces czyszczenia. Unikaj pozostawiania substancji alkaicznych lub na bazie kwasów (sok z cytryny, ocet itp.) na powierzchni okapu.

  • Page 16: Filtry Przeciwtłuszczowe

    Filtry przeciwtłuszczowe Filtry przeciwtłuszczowe mogą być czyszczone ręcznie. Namaczaj je przez około 3 minuty w wodzie z dodatkiem środka odtłuszczającego, a następnie umyj za pomocą miękkiej szczotki. Zaleca się nie dociskać zbyt mocno szczotki do filtru, aby go nie uszkodzić. Pozostawić do wyschnięcia – nie wyciskać oraz nie wystawiać na promienie słoneczne. Filtry nie należy myć z naczyniami oraz przyborami kuchennymi. Odradza się stosowanie płynu nabłyszczającego. Postępuj zgodnie z rysunkiem poniżej aby zdemontować filtr przeciwtłuszczowy: Aby zainstalować filtr przeciwtłuszczowy, postępuj zgodnie z poniższymi punktami: • Umieść filtr pod kątem w szczelinach z tyłu okapu. • Naciśnij przycisk na uchwycie filtra. • Zwolnij uchwyt, gdy filtr znajdzie się w pozycji spoczynkowej. • Powtórz powyższe czynności, aby zainstalować pozostałe filtry. Filtr węglowy - okap nie jest wyposażony w ten rodzaj filtru Filtry węglowe wykorzystywane są do wychwytywania zapachów podczas gotowania.

  • Page 17: Wymiana Żarówki

    • Obróć filtr węglowy po obu stronach silnika w kierunku przeciwnym do ruchu wskazówek zegara. Wymień zużyte filtry węglowe na nowe filtry węglowe. • Umieść ponownie filtr przeciwtłuszczowy. • Podłącz okap do sieci zasilającej. UWAGA: Upewnij się, iż filtr węglowy został poprawnie zamontowany. Istnieje ryzyko niebezpieczeństwa w przypadku poluzowania się mocowania filtra. Po podłączeniu filtra z węglem aktywnym moc ssania zostanie obniżona. Wymiana żarówki • Żarówka musi zostać wymieniona przez producenta, przedstawiciela serwisu lub osoby o podobnych kwalifikacjach. • Zawsze wyłączaj zasilanie elektryczne przed wykonywaniem jakichkolwiek czynności na urządzeniu. Podczas wymiany żarówki upewnij się, że całkowicie ostygła przed bezpośrednim kontaktem z dłońmi.
  • Page 18 Kod żarówki wg ILCOS D: DSS-1.5/65-S-120/33 - 2x 1,5W - DC 12V - 120mm x 33mm Wymiana paska LED: • Otwórz wewnętrzną szybę. • Za pomocą śrubokręta zdejmij pokrywę skrzynki przełączników i wspornik lampy. • Zdemontuj końcówkę przewodu łączącego światło i wymień pasek lampy. - DC 12V - Długość: 275mm - 2x6 W...

  • Page 19: Ochrona Środowiska

    5. OCHRONA ŚRODOWISKA Ten produkt został oznaczony symbolem selektywnego sortowania odpadami elektronicznymi. Oznacza to, iż okap nie może zostać zutylizowany wraz ze zwykłymi odpadami domowymi, ale musi zostać poddany specjalnemu procesowi sortowania zgodnie z Dyrektywą 2012/19EU. Wówczas zostanie to urządzenie poddane procesowi recyklingu lub rozmontowania aby zminimalizować negatywny wpływ na środowisko. Elektryczne i elektroniczne sprzęty są potencjalnym zagrożeniem dla środowiska oraz zdrowia ludzkiego ze względu na obecność substancji niebezpiecznych. Prosimy o skontaktowanie się z administracja gminną w celu uzyskania bardziej szczegółowych informacji na temat utylizacji urządzenia.
  • Page 20 INSTRUCTION MANUAL COOKER HOOD KCH 6560 B COLORFUL KCH 6590 B COLORFUL www.kernau.com...
  • Page 21 CONTENT 1. SAFETY INSTRUCTIONS ................ 22 • Never to do ...................... 22 • Always to do ...................... 23 2. INSTALLATION (VENT OUTSIDE) ............25 • Mounting of the V-Flap .................. 25 • Installation ......................... 26 • Hints for exhaust duct installation ................. 28 3.

  • Page 22: Safety Instructions

    1. SAFETY INSTRUCTIONS This manual explains the proper installation and use of your cooker hood, please read it carefully before using even if you are familiar with the product. The manual should be kept in a safe place for future reference. Never to do: • Do not try to use the cooker hood without the grease filters or if the filters are excessively greasy! • Do not install above a cooker with a high level grill. • Do not leave frying pans unattended during use because overheated fats or oils might catch fire.

  • Page 23: Always To Do

    Always to do: IMPORTANT: Always switch off the electricity supply at the mains during installation and maintenance such as light bulb replacement. • The cooker hood must be installed in accordance with the installation instructions and all measurements followed. • All installation work must be carried out by a competent person or qualified electrician. • Please dispose of the packing material carefully. Children are vulnerable to it. • Pay attention to the sharp edges inside the cooker hood especially during installation and cleaning. • Make sure the ducting has no bends sharper than 90 degrees as this will reduce the efficiency of the cooker hood. WARNING: Failure to install the screws or fixing device in accordance with these instructions may result in electrical hazards. WARNING: Before obtaining access to terminals, all supply circuits must be disconnected. • Always put lids on pots and pans when cooking on a gas cooker. • When in extraction mode, air in the room is being removed by the cooker hood. Please make sure that proper ventilation measures are being observed. The cooker hood removes odours from room but not steam.
  • Page 24 • This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. WARNING: Before obtaining access to terminals, all supply circuits must be disconnected. CAUTION: The appliance and its accessible parts can become hot during operation. Be careful to avoid touching the heating elements. Children younger than 8 years old should stay away unless they are under permanent supervision. • There shall be adequate ventilation of the room when the range hood is used at the same time as appliances burning gas or other fuels. • There is a fire risk if cleaning is not carried out in accordance with the instructions. •...

  • Page 25: Installation (Vent Outside)

    2. INSTALLATION (VENT OUTSIDE) Mounting of the V-Flap If the cooker hood does not have an assembled V-flap 1, you should mount the half- parts to its body.The images only show an example of how to mount the V-flap,the outlet may be various according to different models and configuration. To mount the V-flap 1 you should: • Mount two half-parts 2 into the body 6. • A pin 3 should be top oriented. • The axis 4 should be inserted in the holes 5 on body. • Repeat all the operations for the 2nd half-part.

  • Page 26: Installation

    Installation If you have an outlet to the outside, your cooker hood can be connected as below picture by means of an extraction duct (enamel, aluminum, flexible pipe or non-flammable material with an interior diameter of 150mm). 1. Before installation, turn the unit off and unplug it from the outlet. 2. The cooker hood should be placed at a distance of 65~75cm above the cooking surface for best effect. 3. Using a drill bit with an 8 mm diameter, make 8 holes in the wall at the position that you reserve for installing the chimney and cooker hood body. See Pic 2. 4. Insert wall plugs into the holes that you have drilled for the cooker hood body, fasten 2 pcs support screw ST4*40 mm halfway in, leaving them 2 mm out of the wall. See Pic 5. Hang the cooker hood onto the support screws. 6. Insert self-tap screw ST4*30 mm into the safety holes and fully fasten it to ensure the cooker hood is well fixed. Note: The two safety vents are positioned on the back housing, with diameter of 6mm.See pic 3. 7. Attach the expansion pipe on the outlet as shown below. Fix the expansion pipe on the outlet by cable tie. Lift up expansion pipe till it out of the wall through the hole on the wall.See pic 4.
  • Page 27 8. Install the inside chimney bracket:Use ST4*40 screws to install the inside chimney bracket onto the wall.See Pic 5. 9. Equip the inside chimney and outside chimney: Install the outside chimney bracket on the outside chimney by 2pcs ST4*8mm screws, make sure that the inside chimney could be moved inside freely, see Pic 6. 10. Fix the chimneys onto the cooker hood:Use 2pcs ST4*8mm screws to fix the outside chimney bracket onto the cooker hood,then fix the outside chimney bracket on the wall by ST4*40mm screws.See Pic 7. 11. Adjust the height of the inside chimney to the position of the inside chimney bracket and fix on it by 2pcs ST4*8mm screws. See Pic 8.

  • Page 28: Hints For Exhaust Duct Installation

    Hints for exhaust duct installation The following rules must be strictly followed to obtain optimal air extraction: • Keep exhaust duct short and straight. • Do not reduce the size or restrict exhaust duct. • When using flexible duct always install the duct pulled taut to minimize pressure loss. • Failure to observe these basic instructions will reduce the performance and increase noise levels of the range hood. • Any installation work must be carried out by a qualified electrician or competent person. • Do not connect the ducting system of the hood to any existing ventilation system which is being used for any other appliance ,such as warmer tube, gas tube , hot wind tube. • The angle of the bend of the ventilation pipe should not be less than 120º; you must direct the pipe horizontally, or, alternatively, the pipe should go up from the initial point and should be led to an outer wall. • After the installation ,make sure that the cooker hood is level to avoid grease collection at on end.

  • Page 29: Start Using Your Cooker Hood

    3. START USING YOUR COOKER HOOD LED touch control LED touch control has four buttons, see above picture: 1. Power-on: • After connecting the cooker hood to the main supply, the backlight of all buttons will turn on and the buzzer sounds for once. The LED display is closed.The cooker hood doesn’t work and enters into stand-by mode. 2. (Lamp) button • Press (Lamp) button, the backlight of this button and the light will be on. Press again, the backlight of lamp button and the lights will be off. The above steps can be repeated operating. The lamp works separately and is not controlled by the power button. 3. (Power) button • Press (Power) button, the cooker hood starts to work at the low speed and the LED display will display “1”. Press again, the cooker hood will stop. The cooker hood speeds can only be adjusted when switching the power button. • After switching off cooker hood by power button, when press the power button again to start-up the hood, motor will work at the speed before the last exit.
  • Page 30 5. (Decorative lamp) button • Power on for the first time, press the decorative lamp button and the light will be lit by default. Press again, the decorative lamp will be off. The above steps can be repeated operating. The decorative lamp works separately and is not controlled by the power button. • When the color of decorative lamp is the fixed color in the light adjustment state (refer to 5.3.1),press the decorative lamp button at that time. The color of the decorative lights are automatically default to the memory color. Press again, the decorative lamp will be off. The above steps can be repeated operating.

  • Page 31: Troubleshooting

    Troubleshooting: Fault Possible Cause Solution Select a fan switch Fan switch turned off. position. Light on, but motor does not work. Fan switch failed. Contact service center. Motor failed. Contact service center. House fuses blown. Reset/Replace fuses. Light does not work, motor Power cord loose or Refit cord to power outlet. does not work. disconnected. Switch power outlet on. One way valve and the Take down the one way outlet are not tightly valve and seal with sealant. sealed. Oil leakage. Leakage from the Take chimney down and connection of chimney and seal. cover. Replace globes as per this Lights not working. Broken/Faulty globes. instruction. The distance between the Refit the range hood to the Insufficient suction. range hood and the gas top correct distance.

  • Page 32: Maintenance And Cleaning

    4. MAINTENANCE AND CLEANING CAUTION: • Before maintenance or cleaning is carried out, the cooker hood should be disconnected from the main power supply. Ensure that the cooker hood is switched off at the wall socket and the plug removed. • External surfaces are susceptible to scratches and abrasions, so please follow the cleaning instructions to ensure the best possible result is achieved without damage. General Cleaning and maintenance should be carried out with the appliance cold especially when cleaning.Avoid leaving alkaline or acid substances (lemon juice, vinegar etc.) on the surfaces.

  • Page 33: Carbon Filter - Not Supplied

    Filters should be washed separately to crockery and kitchen utensils. it is advisable not to use rinse aid. Following the picture beside to dismantle the grease filter: To install filters for the following four steps: • Angle the filter into slots at the back of the hood. • Push the button on handle of the filter. • Release the handle once the filter fits into a resting position. • Repeat to install all filters. Carbon filter — not supplied Activated carbon filter can be used to trap odors. Normally the activated carbon filter should be changed at three or six months according to your cooking habit. The installation procedure of activated carbon filter is as below: • Before installing or replacing the carbon filters, please remove power to the unit. • Press the filter lock and remove the mesh filter.

  • Page 34: Bulb Replacement

    • Turn the carbon filter on both side of the motor anti-clockwise. Replace the carbon filters with the new carbon filters. • Place the mesh filter. • Connect the power supply to the wall socket. NOTE: Make sure the filter is securely locked. Otherwise, it would loosen and cause dangerous. When activated carbon filter attached, the suction power will be lowered. Bulb replacement • The bulb must be replaced by the manufacturer, its service agent or similarly qualified persons. • Always switch off the electricity supply before carrying out any operations on the appliance. When handling bulb, make sure it is completely cool down before any direct contact to hands. • When handling globes hold with a cloth or gloves to ensure perspiration does not come in contact with the globe as this can reduce the life of the globe. NOTE: Before changing the lights, make sure that the appliance is plugged off. Protect against danger when changing lights, such as wearing gloves. Changing the lights: •...
  • Page 35 Changing the colourful LED light strip: • Open the inner glass. • Remove the switch box cover and lamp bracket with a screwdriver. • Dismantle the terminal of the light connecting wire and replace the lamp. – 2×6 W – DC 12V – Length 275mm...

  • Page 36: Environmental Protection

    5. ENVIRONMENTAL PROTECTION This product is marked with the symbol on the selective sorting of waste electronic equipment. This means that this product must not be disposed of with household waste but must be supported by a system of selective collection in accordance with Directive 2012/19/EU. It will then be recycled or dismantled to minimize impacts on the environment, electrical and electronic products are potentially dangerous for the environment and human health due to the presence of hazardous substances.For more information, please contact your local or regional authorities. NOTE: The following shows how to reduce total environmental impact (e.g. energy use) of the cooking process). 1. Install the cooker hood in a proper place where there is efficient ventilation. 2. Clean the cooker hood regularly so as not to block the airway. 3. Remember to switch off the cooker hood light after cooking. 4. Remember to switch off the cooker hood after cooking. Information for dismantling Do not dismantle the appliance in a way which is not shown in the user manual. The appliance could not be dismantled by user. At the end of life, the appliance should not be disposed of with household waste. Check with you Local Authority or retainer for recycling advice.
