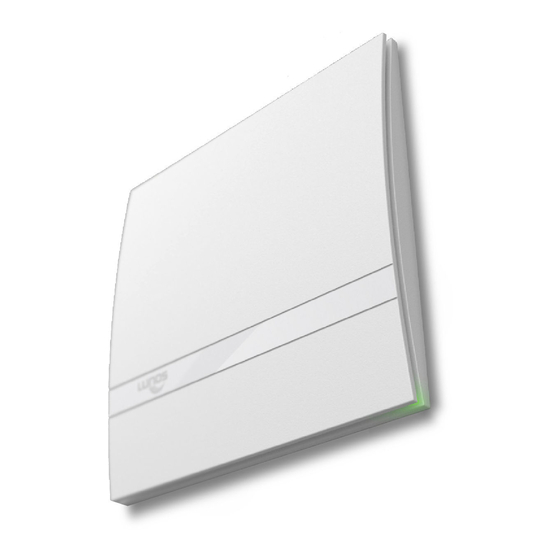

Lunos Silvento ec Installation Manual

Flush-mounted clamp-in fan
Hide thumbs Also See for Silvento ec:
Table of Contents
  • Table of Contents
  • Informazioni Su Questa Guida, Istruzioni DI Sicurezza, Ambito DI Impiego, Smaltimento
  • Dati Tecnici, Unità DI Spedizione
  • Disegni Dimensionali, Montaggio Della Scheda DI Comando Nel Telaio DI Copertura a Grata
  • Esempi DI Installazione
  • Montaggio
  • Impostazione Degli Interruttori DIP
  • Collegamento Dei Moduli Alla Scheda DI Controllo
  • Installazione Elettrica, Disegni Installazione
  • Sensore DI Umdità
  • Cambio Filtro, Posizionamento del Rilevatore DI Movimento
  • Pulizia, Pezzi Aggiuntivi E Pezzi DI Ricambio

Advertisement

Available languages

Available languages

Quick Links

Download this manual

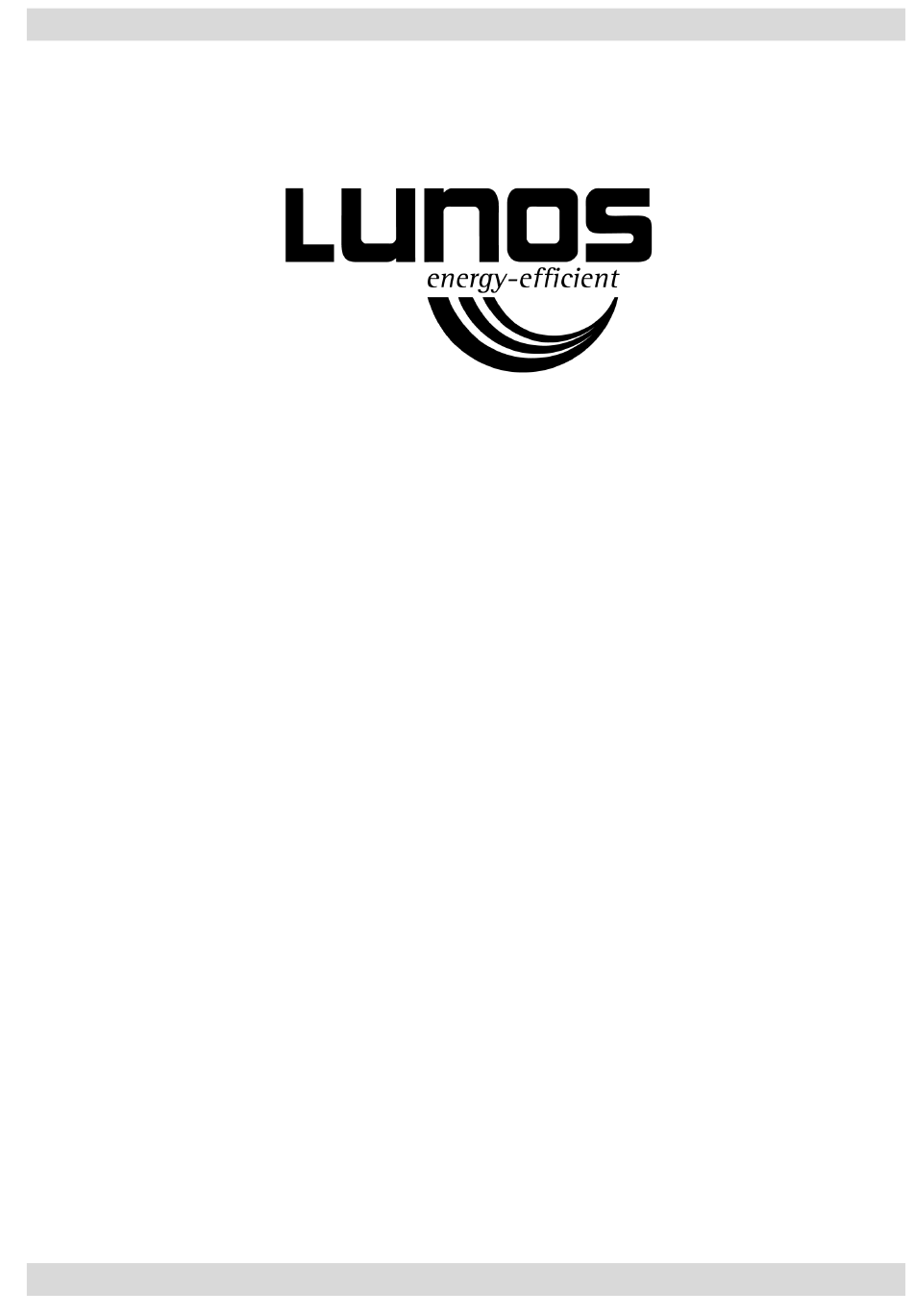

I
IT
manuale di installazione
Silvento ec ventilatore ad incasso sottintonaco
- prego consegnare all'utente -
II
EN
Installation Manual
Silvento ec Flush-mounted Clamp-in Fan
- Please pass on to user -
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Silvento ec and is the answer not in the manual?

Questions and answers

Related Manuals for Lunos Silvento ec

Summary of Contents for Lunos Silvento ec

  • Page 1 Silvento ec ventilatore ad incasso sottintonaco - prego consegnare all‘utente - Installation Manual Silvento ec Flush-mounted Clamp-in Fan - Please pass on to user -...

  • Page 2: Table Of Contents

    Istruzioni per l‘installazione Contenuto pagina: Informazioni su questa guida, istruzioni di sicurezza, ambito di impiego, smaltimento Dati tecnici, unità di spedizione Disegni dimensionali, montaggio della scheda di comando nel telaio di copertura a grata Esempi di installazione Montaggio Impostazione degli interruttori DIP Collegamento dei moduli alla scheda di controllo Installazione elettrica, disegni installazione Sensore di umdità...

  • Page 3: Dati Tecnici, Unità Di Spedizione

    22 - 35 dB(A) Ogni Silvento ec può essere combinato con una scheda di controllo sia con che senza sensore di umidità, ciascuna sche- da di controllo può essere combinata con un modulo di espansione. Ciò comporta le seguenti opzioni di configurazione: ...

  • Page 4: Disegni Dimensionali, Montaggio Della Scheda Di Comando Nel Telaio Di Copertura A Grata

    Disegno dimensionale 32 mm Collegamento di scarico conico per DN 75 fino a DN 80 lunghezza di serraggio 1: fino a 42 mm lunghezza di serraggio 2: fino a 57 mm Tra i 42 e i 57 mm non è possibile alcun serraggio Spezzare i rilievi (2x) in caso di installazione in scatola 3/...

  • Page 5: Esempi Di Installazione

    Esempi di montaggio Nota: Gli esempi di installazione rappresentano solo una piccola parte delle possibilità Solo montaggio a parete Con scatola in polistirolo Montaggio nella scatola 3/LS Con scatola di protezione antincendio Ventilatore a 2 stanze Montaggio nella scatola 3/LB Montaggio nella scatola 3/LS 2 o 3/LB 2...

  • Page 6: Montaggio

    Montaggio Montaggio installazione in scatola montag- gio a parete 3/LS, 3/LB, 3/LS 2, 3/LB 2 : Applicare la guarnizione in dotazione sull'apertura di uscita aria dell'bocchettone del ventilatore (togliere la pellicola protettiva + atta- ccare l'adesivo) Montaggio per l'installazione in apertura Tubo flessibile DN 80 parete (75) ca.
  • Page 7 Agganciare l'elemento di bloccaggio con il morsetto di collegamento alla rete e il cavo di rete collegato. Attenzione! Il cavo di alimentazione deve essere montato anche meccanicamente senza tensione! In alternativa, utilizzare un cavo flessibile se necessario! Agganciare elem. di bloccaggio con morsetto di col- legam.rete elem.
  • Page 8 Inserimento ventilatore ad incastro nell'apertura a parete : Spingere il boc-  introdurre il ventilatore nell'apertura a parete chettone dell'aria di scarico fino (se necessario, correggere la posizione della all'arresto valvola di non ritorno! Vedi illustrazione sot- Inserimento della scatola di montaggio a parete condotto 3/LS, 3/LB, 3/LS 2, 3/LB 2:...
  • Page 9 Collegamento della scheda di coman- do alla centralina:  montare il sistema di ventilazione, inserire l'isolamento acustico  liberare le aperture a scatto o a vite nel telaio della grata di copertura  inserire il cavo per la scheda di comando, l'attacco per la spina del cavo si trova in un'apertura sul retro del telaio della grata di copertura...

  • Page 10: Impostazione Degli Interruttori Dip

    Impostazione degli interruttori DIP Tramite gli interruttori DIP sulla scheda di comando avete la possibilità di impostare diverse funzioni del ventila- tore! Ognuno degli interruttori bianchi ha tre opzioni di impostazione! Attenzione! Regolare l'interruttore solo quando l'apparecchio di ventilazione è privo di tensione! Impostazioni di fabbrica: Ventilazione di base: Livello carico nominale:...

  • Page 11: Collegamento Dei Moduli Alla Scheda Di Controllo

    Intervallo OFF Intervallo ON, Il ventilatore funziona ogni 4 ore per 30 min di ventilazione a richiesta Intervallo ON, Il ventilatore funziona ogni 2 ore per 15 min di ventilazione a richiesta Ciclo di funzionamento residuo OFF Ciclo di funzionamento residuo ON, Il ventilatore funziona 15 min in arresto ritardato con ventilazione a richiesta Ciclo di funzionamento residuo ON, Il ventilatore funziona 30 min in arresto ritardato con ventilazione a richiesta...

  • Page 12: Installazione Elettrica, Disegni Installazione

    installazione elettrica - disegni installazione Avvisi di sicurezza: Attenzione! Tutti i lavori di installazione sull'apparecchio di ventilazione devono essere eseguiti solo se la tensione di rete è di- sinserita! L'apparecchio di ventilazione è isolato secondo la classe di protezione II, il collegamento del conduttore di protezione non è...

  • Page 13: Sensore Di Umdità

    Sensore di umidità I ventilatori dotati della scheda comfort 5/EC-FK hanno un sensore autonomo dell'umidità, il cui campo di reglazione standard è del 50-70 % u.r. e regola dallo stadio di ventilazione di base impostato (interruttori DIP 1, 2) allo stadio di ventilazione a controllo ambientale (interruttori DIP 6, 7).

  • Page 14: Cambio Filtro, Posizionamento Del Rilevatore Di Movimento

    Scheda di comando comfort con sensore di umdità 5/EC-FK codice art.: 040 081 Modulo rilevatore di movimento 5/BM codice art.: 040 082 Modulo radio 5/FM codice art.: 040 083 LUNOS Italia Tel. +39 0473 667128 Via P.Mitterhofer 23 info@lunos.it I-39025 Naturno (BZ) www.lunos.it...
  • Page 15 Silvento ec ventilatore ad incasso sottintonaco - prego consegnare all‘utente - Installation Manual Silvento ec Flush-mounted Clamp-in Fan - Please pass on to user -...
  • Page 16 Installation manual Contents: Page: About this manual, Safety instructions, Operating range, Disposal Technical specifications, Shipping unit Dimension diagram, Assembly: Control board in the grille frame Installation examples Assembly Setting of the DIP switches Attaching modules to the control board Electrical connection, Connection diagrams Humidity Control Filter replacement, Positioning of the motion detector Cleaning, Additional parts / Replacement parts...
  • Page 17 Sound pressure level: 22 - 35 dB(A) Each Silvento ec can be combined with a control board without humidity sensor or with humidity board. Each control board can be combined with one extension module. This allows the following configuration options: ...
  • Page 18 Dimension diagrams 32 mm Exhaust vent conical for DN 75 to DN 80 Clamping length 1: Up to 42 mm Clamping length 2: from 57 mm Between 42 and 57 mm clamping is not possible Break the bars (2 x) for installation in 3/LB und 3/LS housings 206 mm Possible installation positons for shaft installation:...
  • Page 19 Installation examples Note: The installation examples only represent a small part of the options available Only clamp-in fans With styrofoam housing Installation in housing 3/LS With fire protection housing 2-room fan Installation in housing 3/LB Installation in housing 3/LS 2 or 3/LB 2...
  • Page 20 Assembly Assembly for installation in wall installation housing 3/LS, 3/LB, 3/LS 2, 3/LB 2 Attach the enclosed seal to the exhaust opening of the fan insert (remove protective film and stick on) Assembly for installation in wall cutout FlexPipe DN 80 (75) Connection to main line ca.
  • Page 21 Insert fixing element with mains supply termi- nal and connected power cable and snap it into place. Attention! The power cable must be free from mechanical stress after assembly. Insert fixing element Use flexible cables if necessary. with mains supply terminal Fixing element with mains supply terminal snapped...
  • Page 22 Insert Clamp-in fan in wall cutout  Insert the fan unit into the wall cutout (check Slide air vent on up to the stop and, if necessary, correct position and firm fit of the backdraft shutter (see illustration be- low). Insert in wall installation housing 3/LS, 3/LB, 3/LS 2, 3/LB 2 ...
  • Page 23 Connecting the control board to the control  Assemble fan insert, insert sound insu- lation  Clear snap-on or screw openings in the grille frame  Plug in the cable for the control board, the coupling for the cable plug is lo- cated in a recess on the reverse side of the grille frame ...
  • Page 24 Setting of the DIP switches Via the DIP switches on the control board you have the possibillity to create various settings of fan functions. Each of the white switches provides three setting options. Attention! Set switches only when the ventilation device is in voltage-free condition. Factory settings: Basic ventilation: Nominal load level:...
  • Page 25 Interval OFF Interval ON, Fan runs every 4 hours for 30 min in regulated ventilation Interval ON, Fan runs every 2 hours for 15 min in regulated ventilation Delay time OFF Delay time ON, Fan continues to run ?? for 15 min in regulated ventilation Delay time ON, Fan continues to run for 30 min in regulated ventilation Switch-on delay OFF...
  • Page 26 Electrical connection - Connection diagrams Safety instructions: Caution! Any assembly work to the ventilation device may only be carried out after disconnecting the supply voltage. The ventilation device is fitted with protective insulation according to Protection Class II, a protective conductor connection is not required. Make sure that the supply voltage of all connection lines is voltage-free (dead)! (Separation from the power supply with a minimum contact opening of 3 mm, e.g.
  • Page 27 Humidity Control Fans equipped with the comfort board/EC-FK have an independent humidity control system with a standard control range between 50 - 70% rh; the control is performed between the selected basic ventilation stage (DIP switches 1, 2) and the regulated ventilation stage (DIP switches 6, 7). This ensures a constant adaptation of the exhaust airflow vol- ume to room air humidity and room temperature so that an optimum of comfort is achieved.
  • Page 28 Order No.: 040 081 Motion detector module 5/BM Order No.: 040 082 Radio module 5/FM Order No.: 040 083 LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
