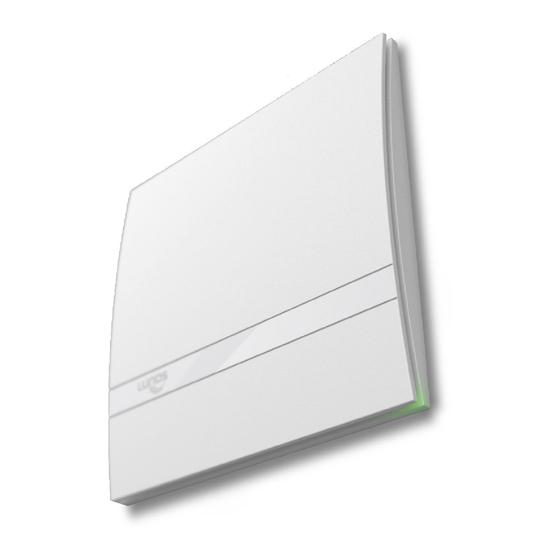

Lunos Silvento ec Installation Manual
Fan insert
Hide thumbs
Also See for Silvento ec:
- Installation manual (20 pages) ,
- Installation manual (28 pages) ,
- Installation manual (28 pages)
Advertisement
Available languages
Available languages
Table of Contents
Advertisement
Chapters
Table of Contents
Related Manuals for Lunos Silvento ec
Summary of Contents for Lunos Silvento ec

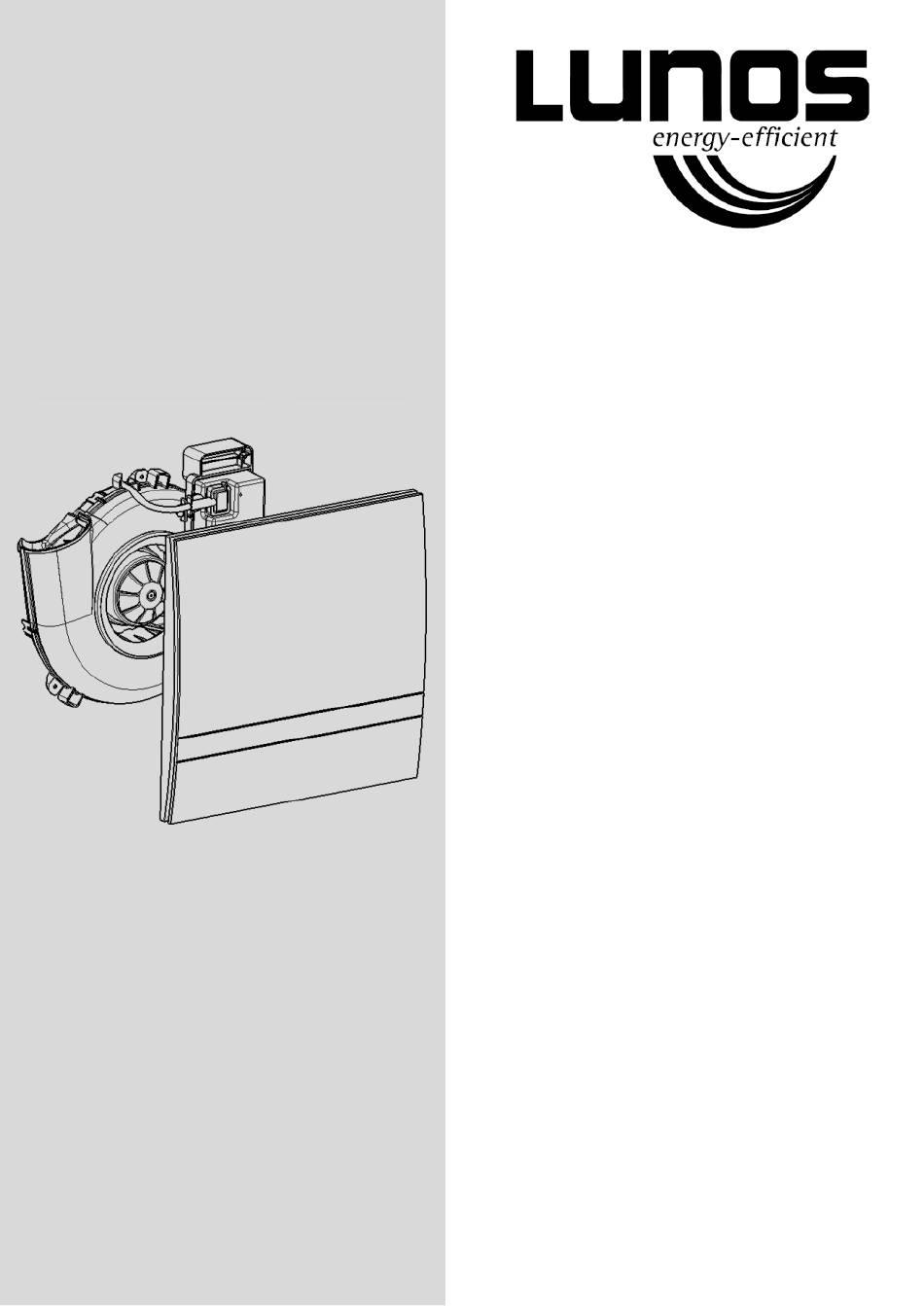

- Page 1 Einbauanleitung Ventilatoreinsatz Silvento ec - Bitte an den Nutzer weiterleiten - Installation Manual Fan Insert Silvento ec - Please pass on to user -...
- Page 2 Hinweise Hints Liefereinheiten Delivery units Montage Assembly Elektrischer Anschluss Elektrical connection Filterwechsel Filter replacement Textteil / Beschreibung Text part / description 2,25 m ...
- Page 3 040078 V-EC...
- Page 4 90° 90°...
- Page 5 5/W2...
-
Page 6: Table Of Contents
Einbauanleitung Inhalt: Seite: Zu dieser Anleitung, Sicherheitshinweise, Einsatzbereich, Entsorgen Technische Daten, Hinweise Montage - Ventilatoreinsatz, Steuerplatine und Designblende Montage - Zusatzmodule Elektrischer Anschluss Einstellung DIP-Schalter Beschreibung Feuchteregelung Filterwechsel, Reinigung, Zusatz- und Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ... -
Page 7: Technische Daten, Hinweise
(bei aktiver Feuchteregelung „quasi“-stufenlos zwischen 15 und 60/90* m³/h) *je nach Steuerplatine Jeder Silvento ec kann mit einer Steuerplatine ohne Feuchtesensor oder mit Feuchtesensor kombi- niert werden, jede Steuerplatine ist mit jeweils einem Erweiterungsmodul kombinierbar. Daraus ergeben sich folgende Konfigurationsmöglichkeiten:... -
Page 8: Montage - Ventilatoreinsatz, Steuerplatine Und Designblende
3 Montage - Ventilatoreinsatz, Steuerplatine und Designblende Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfol- gen! Zusätzliche Installationen und elektrische Bauelemente im Lüftungsgerät sind unzulässig! Gegebenenfalls Putzschutzdeckel vom Gehäuse entfernen. Gegebenenfalls den elektrischen Anschluss und die Position der Netzanschlussklemme (A) überprüfen. -
Page 9: Elektrischer Anschluss
4 Elektrischer Anschluss Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfol- gen! Das Lüftungsgerät ist schutzisoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. elektr. Si- cherung). -
Page 10: Einstellung Dip-Schalter
Einstellung der DIP-Schalter Über die DIP-Schalter (S) auf der Steuerplatine haben Sie die Möglichkeit eine Vielzahl von Lüfter- funktionen einzustellen! Jeder der weißen Schalter hat drei Einstellmöglichkeiten! Achtung! Schalter nur in spannungsfreiem Zustand des Lüftungsgerätes verstellen! Werkseinstellung 5/EC-ZI, 5/EC-FK: weißer Schalter Grundlüftung: Nennlaststufe: 60 m³/h... - Page 11 DIP-Schalterstellungen Intervall, Nachlaufzeit und Einschaltverzögerung Intervall AUS Intervall EIN, Lüfter läuft alle 4 Std. für 30 min in Bedarfslüftung Intervall EIN, Lüfter läuft alle 2 Std. für 15 min in Bedarfslüftung Nachlaufzeit AUS Nachlaufzeit EIN, Lüfter läuft 15 min in Bedarfslüftung nach Nachlaufzeit EIN, Lüfter läuft 30 min in Bedarfslüftung nach Einschaltverzögerung AUS...
- Page 12 5 Filterwechsel LED leuchtet dauerhaft bei verschmutztem Filter. Designblende abnehmen, Filter entnehmen und neuen oder gereinigten Filter einlegen. Die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen. Taster (S) mit Finger oder Hilfsmittel z. B. Stift 3 Sekunden betätigen. Die LED erlischt. Achtung! Gerät niemals ohne Filter betreiben.
- Page 13 Installation Instructions Contents Page: About These Instructions, Safety Instructions, Range of Application, Disposal Technical Data, Notes Installation - Fan Insert, Control Board and Decor Screen Installation - Additional modules Electrical Connection Setting the DIP Switches Humidity Control Filter Change, Cleaning, Additional Parts and Replacement Parts About These Instructions ...
-
Page 14: Technical Data, Notes
(with active humidity control „so to say“-stepless between 15 and 69/90* m³/h) * depending on the control board Every Silvento ec can be combined with a control board without a humidity sensor or with a humidity sensor, each control board can be combined with one extension module. -
Page 15: Installation - Fan Insert, Control Board And Decor Screen
3 Installation - Fan Insert, Control Board and Decor Screen Attention! Any assembly work on the ventilation unit may only be carried out with the mains voltage disconnected! Additional installations and electrical components in this ventilation sys- tem are not admissible!! If necessary, remove the plaster protection cap from the housing. -
Page 16: Electrical Connection
Additional installations and electrical components in the ventilation unit are not permitted! Connection diagrams for further fan functions available on request! Note: A variety of Silvento ec ventilation functions can be created using the DIP switches integrated in the control board of this type and via optional add-on modules. -
Page 17: Setting The Dip Switches
Setting the DIP Switches Via the DIP switches (S) on the control board you have the option to set a variety of fan functions! Each of the white switches has three setting options! Attention! Only adjust the switch when the ventilation unit is de-energised Factory setting 5/EC-ZI, 5/EC-FK: White switch Basic ventilation:... -
Page 18: Humidity Control
DIP switch sttings interval, run-on time and switch-on delay Interval OFF Interval ON, Fan runs every 4 hours for 30 min in regulated ventilation Interval ON, Fan runs every 2 hours for 15 min in regulated ventilation Run-on time OFF Run-on time ON, Fan runs on for 15 min in regulated ventilation Run-on time ON,... - Page 19 5 Filter Change The LED lights up continuously when the filter is dirty. Remove the front cover, remove the filter. Insert a new or cleaned filter. The filter can be cleaned e.g. using a dishwasher. Press the button (S) with a tool, e.g. a pen, for 3 seconds; the LED goes out. Put the front cover back in place.
- Page 20 Notes LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
