Lunos e2 60 Installation Manual

Lunos e2 60 Installation Manual

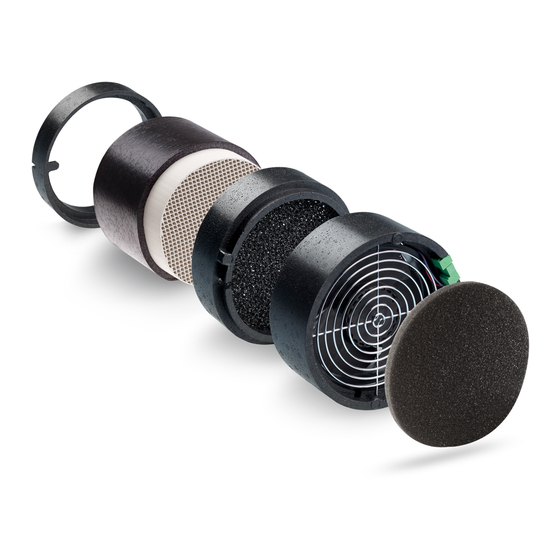

Decentralised ventilation system with heat recovery
Hide thumbs Also See for e2 60:

Advertisement

Available languages

Available languages

Quick Links

I
DE
II
EN
Einbauanleitung
Dezentrales Lüftungssystem
mit Wärmerückgewinnung
Serie e²
- Bitte an den Nutzer weiterleiten -
Installation Manual
Decentralised Ventilation System
with Heat Recovery
Series e²
- Please pass on to user -
1

Advertisement

loading
Need help?

Need help?

Do you have a question about the e2 60 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Lunos e2 60

  • Page 1 Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Serie e² - Bitte an den Nutzer weiterleiten - Installation Manual Decentralised Ventilation System with Heat Recovery Series e² - Please pass on to user -...
  • Page 2 Montage: Montagerohr und Außengitter Montage: elektrische Installation und elektrischer Anschluss Montage: Wärmetauschereinheit und Innenraumblende Montage: Schalldämmset Filterwechsel, Reinigung, Hinweis zu LUNOS-Außenabdeckungen, Zusatz- und Austauschteile Zu dieser Anleitung  Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text.
  • Page 3 Maßbild (alle Maße in mm) 300 - 700 DA 160 e², Wärme- e²60 : tauscher 200* –300 Maße in mm EPP- Wärme- Ring tau- e²kurz, scher e²60kurz : * EPP-Ring bei Bedarf kürzen Einbauposition Dezentrale Lüftungsgeräte mit Wärmerückgewinnung des Typs e² funktionieren nur paarweise im wechselseitigen Betrieb.
  • Page 4 Einsatzbereich Temperatureinsatzbereich: - 15°C bis + 40°C Einsetzbar bei einer relativen Luftfeuchte bis 65% im Innenraumbereich (nicht kondensierend). Bei Überschreitung der Einsatzgrenzen Gerät ausschalten und Innenblende schließen. Frischluftzufuhr durch Fensterlüftung sicherstellen. Versandeinheiten Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Montagerohr Außengitter Rohr DA 160 mm...
  • Page 5 Montage - Montagerohre ① Schaffen Sie die Wandöffnungen für die Montagerohre (z.B. mittels Kernbohrung, Bohrkrone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Einbaulänge (e²: min. 300 mm; e²kurz min. 200 mm). Putzschutzdeckel Achten Sie dabei auf einen eventu- innen außen ellen beidseitigen Überstand des...
  • Page 6 Elektrischer Anschluss nur durch Fachmann! Zusätzliche Installationen und elektrische Bauele- mente in diesem Lüftungssystem sind nicht zulässig! Die Ansteuerung kann über ver- Gerät 1 Gerät 2 schiedene von LUNOS angebote- Ab/Zu Zu/Ab ne Steuerungen erfolgen. Hierzu gelten die entsprechenden Einbau- anleitungen, sie liegt der jeweiligen Steuerung bei.
  • Page 7 Montage – Montage Lüftereinsatz und Innenraumblende ② Kabel an Stecker montieren, Kabel Motorkabel Steckverbinder in Aussparung des Wärmetauschergehäuses einle- blau gen. lila Steckverbinder ➂ Innenverschluss mit Filter einste- cken, Innenblende in Offenstel- offen lung einrasten! Fertig! geschlossen Montage - Schalldämmset e²60 Die Schalldämmeinlagen werden Schalldämmeinlagen Einschub...
  • Page 8 Unkenntnis nicht in der Lage sind, diese sicher durchzuführen. Hinweis zu LUNOS-Außenabdeckungen Die von Lunos angebotenen Außenabdeckungen aus Vollkunststoff bieten eine hohe Schlagregen- festigkeit und können in der Beanspruchungsgruppe III nach DIN 4108-3 (2014-11) eingesetzt wer- den. Metallische oder metallisch beschichtete Abdeckungen können in der Beanspruchungsgruppe I nach DIN 4108-3 (2014-11) eingesetzt werden.
  • Page 9 Einbauanleitung Dezentrales Lüftungssystem mit Wärmerückgewinnung Serie e² - Bitte an den Nutzer weiterleiten - Installation Manual Decentralised Ventilation System with Heat Recovery Series e² - Please pass on to user -...
  • Page 10 Assembly: Assembly pipe and Outer grille Assembly: Electric installation and Electric connection Assembly: Heat recovery unit and Inner screen Assembly: Sound insulation set Filter replacement, Cleaning, Note on LUNOS Outer covers Additional parts and Replacement parts About this manual ...
  • Page 11 Dimension diagrams (all dimensions in mm) 300 - 700 DA 160 e², Heat e²60 : exchanger 200* –300 Dimensions in mm e²short, Heat e²60 short: exchanger ring *Shorten EPP ring if necassary Installation position Decentralised ventilation devices with heat recovery of the type e² only function in pairs in bidirectio- nal operation.
  • Page 12 Operating range Temperature range: -15°C to +40°C Usable with relative humidity levels of up to 65% in the interior area (not condensing). When usage limits are exceeded, switch off the device and close the inner screen. Ensure fresh air supply by window ventilation.
  • Page 13 Assembly: Assembly pipe and outer grille ① Make the wall openings for the assembly pipes (e.g. by coring, core bit Ø 162 mm). If necessary shorten the pipe to the required installation length (e²: min. 300 mm; e²short: min. 200 mm). Plaster protection cap Take care that the pipe overlaps on Indoors...
  • Page 14 Electric connection only by a specialist. Additional installations and electrical components in this ventilation system are not allowed. The system can be controlled via Device 1 Device 2 several controls of LUNOS. Supply/Exhaust Exhaust/Supply Follow the relevant installation instructions. Select the position of the switch.
  • Page 15 Assembly: Heat recovery unit and Inner screen ② Connect cables to plugs, insert pin Cable Motor cable and socket connectors into the recess of the heat exchanger blue casing. purple Pin-and-socket connector ➂ Insert inner closure with filter casing, snap the indoor screen open into place in open position.
  • Page 16 Note on LUNOS outer covers The full-plastic outer covers supplied by LUNOS provide high resistance to driving rain and meet the reqirements of Stress Group III according to DIN 4108-3 (2014-11). Metallic or metal-coated covers can be used in Stress Group I in accordance with DIN 4108-3 (2014-11).
