Lunos Silvento EC Installation Manual

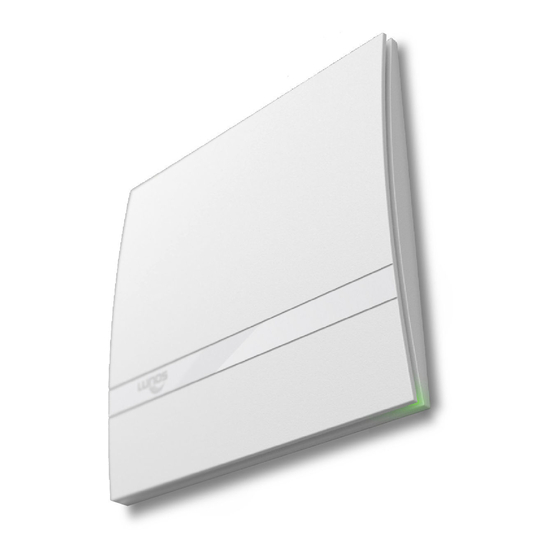

Flush-mounted clamp-in fan
Hide thumbs Also See for Silvento EC:
Table of Contents
  • Table of Contents
  • Zu dieser Anleitung, Sicherheitshinweise, Einsatzbereich, Entsorgen
  • Technische Daten, Versandeinheit
  • Maßbild, Montage der Steuerplatine IM Gitterabdeckrahmen
  • Einbaubeispiele
  • Montage
  • Einstellung der DIP-Schalter
  • Anstecken von Modulen an die Steuerplatine
  • Elektrischer Anschluss, Anschlussbilder
  • Feuchteregelung
  • Filterwechsel, Positionierung des Bewegungsmelders
  • Reinigung, Zusatz- und Austauschteile

Advertisement

Available languages

Available languages

Quick Links

Download this manual

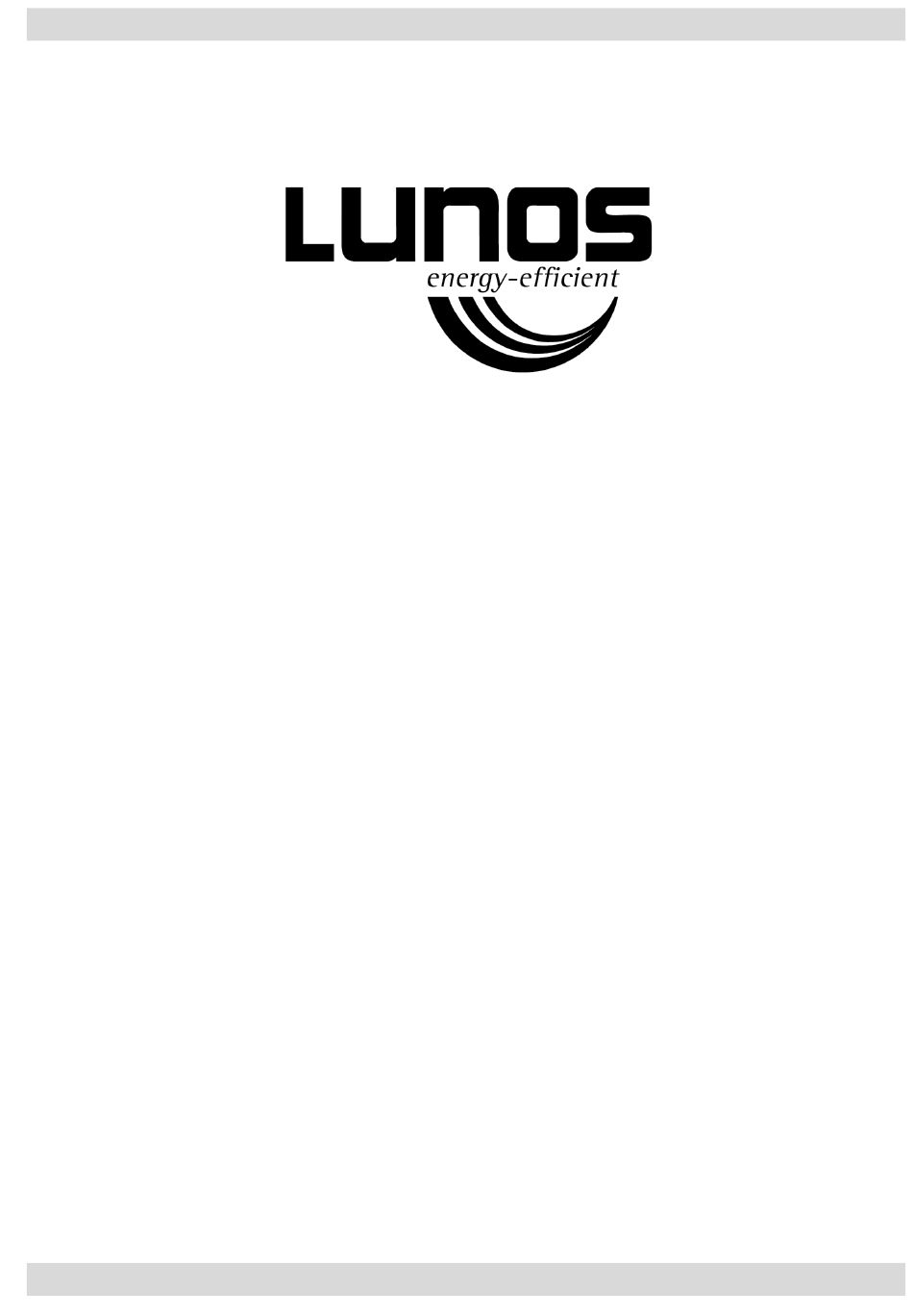

I
DE
Einbauanleitung
Silvento ec Unterputz-Klemmlüfter
- Bitte an den Nutzer weiterleiten -
II
EN
Installation Manual
Silvento ec Flush-mounted Clamp-in Fan
- Please pass on to user -
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Silvento EC and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Lunos Silvento EC

Summary of Contents for Lunos Silvento EC

  • Page 1 Einbauanleitung Silvento ec Unterputz-Klemmlüfter - Bitte an den Nutzer weiterleiten - Installation Manual Silvento ec Flush-mounted Clamp-in Fan - Please pass on to user -...

  • Page 2: Table Of Contents

    Einbauanleitung Inhalt: Seite: Zu dieser Anleitung, Sicherheitshinweise, Einsatzbereich, Entsorgen Technische Daten, Versandeinheit Maßbild, Montage der Steuerplatine im Gitterabdeckrahmen Einbaubeispiele Montage Einstellung der DIP-Schalter Anstecken von Modulen an die Steuerplatine Elektrischer Anschluss, Anschlussbilder Feuchteregelung Filterwechsel, Positionierung des Bewegungsmelders Reinigung, Zusatz– und Austauschteile Zu dieser Anleitung ...

  • Page 3: Technische Daten, Versandeinheit

    Schutzart: IP X5 Schalldruckpegel: 22 - 35 dB(A) Jeder Silvento ec kann mit einer Steuerplatine ohne Feuchtesensor oder mit Feuchteplatine kombiniert werden, jede Steuerplatine ist mit jeweils einem Erweiterungsmodul kombinierbar. Daraus ergeben sich folgende Konfigurationsmöglichkeiten:  Silvento ec mit Basisplatine ohne Feuchtesensor, mit integriertem Zeitnachlauf ...

  • Page 4: Maßbild, Montage Der Steuerplatine Im Gitterabdeckrahmen

    Maßbilder 32 mm Ausblasstutzen konisch für DN 75 bis DN 80 Klemmlänge 1: bis 42 mm Klemmlänge 2: ab 57 mm Zwischen 42 und 57 mm ist kein Klemmen möglich Stege (2x) abbrechen bei Einbau in 3/LB und 3/LS Ge- häusen 206 mm Mögliche Einbaulagen bei Schachteinbau:...

  • Page 5: Einbaubeispiele

    Einbaubeispiele Hinweis: Die Einbaubeispiele stellen nur einen kleinen Teil der Möglichkeiten dar Nur Klemmlüfter Mit Styroporgehäuse Einbau im Gehäuse 3/LS Mit Brandschutzgehäuse 2-Raumlüfter Einbau im Gehäuse 3/LB Einbau im Gehäuse 3/LS 2 bzw. 3/LB 2...

  • Page 6: Montage

    Montage Montage bei Einbau in Wandeinbaugehäuse 3/LS, 3/LB, 3/LS 2, 3/LB 2 : Beiliegende Dichtung auf Ausblasöffnung Lüf- tereinsatz kleben (Schutzfolie abziehen + auf- kleben) Montage bei Einbau in Wandausschnitt Flexrohr DN 80 (75) Anschluss an Hauptleitung ca. 50 - 100 cm ...
  • Page 7 Rastelement mit Netzanschlussklemme und angeschlossenem Netzkabel aufstecken und einrasten. Achtung! Das Netzkabel ist auch mecha- nisch spannungsfrei zu montieren! Ver- wenden Sie alternativ gegebenenfalls fle- Rastelement mit xible Leitung! Netzanschluss- klemme aufstecken Rastelement mit Netz- anschlussklemme eingerastet.
  • Page 8 Klemmlüfter-Einsatz in Wandausschnitt :  Ventilatoreinheit in den Wandausschnitt ein- Abluftstutzen bis schieben (ggf. Lage und Sitz der Rück- zum Anschlag aufschieben schlagklappe korrigieren! Siehe Abb. Unten) Einsatz in Wandeinbaugehäuse 3/LS, 3/LB, 3/LS 2, 3/LB 2:  Ventilatoreinheit in das Wandeinbaugehäuse Schacht einschieben, dabei Netzkabel in den Schacht zurückdrücken...
  • Page 9 Anschluß der Steuerplatine an die Steuerung:  Lüftereinsatz montieren, Schalldäm- mung einsetzen  Rast- o. Schrauböffnungen im Gitterab- deckrahmen freimachen  Kabel für Steuerplatine anstecken, die Kupplung für den Stecker des Kabels befindet sich in einem Ausschnitt auf der Rückseite des Gitterabdeckrahmens ...

  • Page 10: Einstellung Der Dip-Schalter

    Einstellung der DIP-Schalter Über die DIP-Schalter auf der Steuerplatine haben Sie die Möglichkeit eine Vielzahl von Lüfterfunktionen einzu- stellen! Jeder der weißen Schalter hat drei Einstellmöglichkeiten! Achtung! Schalter nur in spannungsfreiem Zustand des Lüftungsgerätes verstellen! Werkseinstellung: Grundlüftung: Nennlaststufe: 60 m³/h Intervall: Nachlaufzeit: Einschaltverzögerung:...

  • Page 11: Anstecken Von Modulen An Die Steuerplatine

    Intervall AUS Intervall EIN, Lüfter läuft alle 4 Std. für 30 min in Bedarfslüftung Intervall EIN, Lüfter läuft alle 2 Std. für 15 min in Bedarfslüftung Nachlaufzeit AUS Nachlaufzeit EIN, Lüfter läuft 15 min in Bedarfslüftung nach Nachlaufzeit EIN, Lüfter läuft 30 min in Bedarfslüftung nach Einschaltverzögerung AUS Einschaltverzögerung 120 s Einschaltverzögerung 45 s...

  • Page 12: Elektrischer Anschluss, Anschlussbilder

    Elektrischer Anschluss - Anschlussbilder Sicherheitshinweise: Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei abgetrennter Netzspannung erfolgen! Das Lüftungsgerät ist schutz- isoliert nach Schutzklasse II, der Schutzleiteranschluß entfällt. Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B.

  • Page 13: Feuchteregelung

    Feuchteregelung Lüfter, die mit der Komfortplatine 5/EC-FK ausgestattet sind, verfügen über eine selbstständige Feuchteregelung, deren Standardregelbereich 50 - 70 % r.F. ist und zwischen der eingestellten Grundlüftungsstufe (DIP-Schalter 1, 2) und der Bedarfslüftungsstufe (DIP-Schalter 6, 7) regelt. Dadurch wird für eine ständige Anpassung des Abluftvolu- menstroms an die Raumluftfeuchte und Raumtemperatur gesorgt und ein Optimum an Behaglichkeit erreicht.

  • Page 14: Filterwechsel, Positionierung Des Bewegungsmelders

    Steuerplatine Komfortvariante mit FT-Sensor 5/EC-FK Bestell-Nr.: 040 081 Bewegungsmeldermodul 5/BM Bestell-Nr.: 040 082 Funkmodul 5/FM Bestell-Nr.: 040 083 LUNOS Deutschland LUNOS Lüftungstechnik GmbH Tel. +49 30 362 001-0 für Raumluftsysteme Fax +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
  • Page 15 Einbauanleitung Silvento ec Unterputz-Klemmlüfter - Bitte an den Nutzer weiterleiten - Installation Manual Silvento ec Flush-mounted Clamp-in Fan - Please pass on to user -...
  • Page 16 Installation manual Contents: Page: About this manual, Safety instructions, Operating range, Disposal Technical specifications, Shipping unit Dimension diagram, Assembly: Control board in the grille frame Installation examples Assembly Setting of the DIP switches Attaching modules to the control board Electrical connection, Connection diagrams Humidity Control Filter replacement, Positioning of the motion detector Cleaning, Additional parts / Replacement parts...
  • Page 17 Sound pressure level: 22 - 35 dB(A) Each Silvento ec can be combined with a control board without humidity sensor or with humidity board. Each control board can be combined with one extension module. This allows the following configuration options: ...
  • Page 18 Dimension diagrams 32 mm Exhaust vent conical for DN 75 to DN 80 Clamping length 1: Up to 42 mm Clamping length 2: from 57 mm Between 42 and 57 mm clamping is not possible Break the bars (2 x) for installation in 3/LB und 3/LS housings 206 mm Possible installation positons for shaft installation:...
  • Page 19 Installation examples Note: The installation examples only represent a small part of the options available Only clamp-in fans With styrofoam housing Installation in housing 3/LS With fire protection housing 2-room fan Installation in housing 3/LB Installation in housing 3/LS 2 or 3/LB 2...
  • Page 20 Assembly Assembly for installation in wall installation housing 3/LS, 3/LB, 3/LS 2, 3/LB 2 Attach the enclosed seal to the exhaust opening of the fan insert (remove protective film and stick on) Assembly for installation in wall cutout FlexPipe DN 80 (75) Connection to main line ca.
  • Page 21 Insert fixing element with mains supply termi- nal and connected power cable and snap it into place. Attention! The power cable must be free from mechanical stress after assembly. Insert fixing element with mains supply Use flexible cables if necessary. terminal Fixing element with mains supply terminal snapped...
  • Page 22 Insert Clamp-in fan in wall cutout  Insert the fan unit into the wall cutout (check Slide air vent on up to the stop and, if necessary, correct position and firm fit of the backdraft shutter (see illustration be- low). Insert in wall installation housing 3/LS, 3/LB, 3/LS 2, 3/LB 2 Schacht...
  • Page 23 Connecting the control board to the control  Assemble fan insert, insert sound insu- lation  Clear snap-on or screw openings in the grille frame  Plug in the cable for the control board, the coupling for the cable plug is lo- cated in a recess on the reverse side of the grille frame ...
  • Page 24 Setting of the DIP switches Via the DIP switches on the control board you have the possibillity to create various settings of fan functions. Each of the white switches provides three setting options. Attention! Set switches only when the ventilation device is in voltage-free condition. Factory settings: Basic ventilation: Nominal load level:...
  • Page 25 Interval OFF Interval ON, Fan runs every 4 hours for 30 min in regulated ventilation Interval ON, Fan runs every 2 hours for 15 min in regulated ventilation Delay time OFF Delay time ON, Fan continues to run ?? for 15 min in regulated ventilation Delay time ON, Fan continues to run for 30 min in regulated ventilation Switch-on delay OFF...
  • Page 26 Electrical connection - Connection diagrams Safety instructions: Caution! Any assembly work to the ventilation device may only be carried out after disconnecting the supply voltage. The ventilation device is fitted with protective insulation according to Protection Class II, a protective conductor connection is not required. Make sure that the supply voltage of all connection lines is voltage-free (dead)! (Separation from the power supply with a minimum contact opening of 3 mm, e.g.
  • Page 27 Humidity Control Fans equipped with the comfort board/EC-FK have an independent humidity control system with a standard control range between 50 - 70% rh; the control is performed between the selected basic ventilation stage (DIP switches 1, 2) and the regulated ventilation stage (DIP switches 6, 7). This ensures a constant adaptation of the exhaust airflow vol- ume to room air humidity and room temperature so that an optimum of comfort is achieved.
  • Page 28 Order No.: 040 081 Motion detector module 5/BM Order No.: 040 082 Radio module 5/FM Order No.: 040 083 LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
