- Page 1 Einbauanleitung für den Abluftventilator Typ AB 30/60 - Bitte an den Nutzer weiterleiten - Installation Manual Exhaust air fan Type AB 30/60 - Please pass on to user -...
-
Page 2: Table Of Contents
Einbauanleitung Inhalt: Seite: Zu dieser Anleitung Sicherheitshinweise Technische Daten, Entsorgen Einbaubeispiel Versandeinheiten Montage-Montagerohr Montage-Motoreinheit und elektrischer Anschluss Fertigmontage Filterwechsel, Reinigung, Zusatz-/Austauschteile Zu dieser Anleitung Lesen Sie vor Montage diese Anleitung sorgfältig und vollständig durch! Beachten Sie unbedingt die allgemeinen Sicherheitshinweise und die Sicherheitssymbole mit Hinweisen im Text ... -
Page 3: Technische Daten, Entsorgen

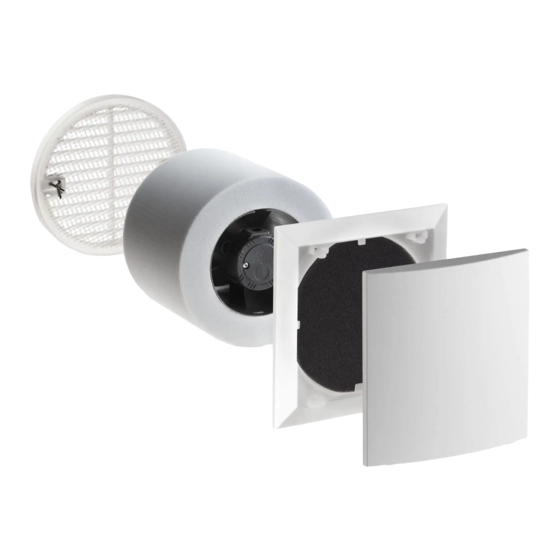

Überprüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand! Montagerohr DA 160 mm Außengitter Alternative Außenverschlüsse siehe Preis- liste oder auf Anfrage! Putzschutzdeckel Innenraumblende AB 30/60 Einschub Motor mit Hülse Schalldämmungen Achtung! Der Filter ist Bestandteil der Versandeinheit „AB 30/60 Einschub“! Alternative Innenraumblenden siehe Preisliste oder auf Anfrage! -
Page 4: Montage-Montagerohr
Montage—Montagerohr ① Schaffen Sie die Wandöffnungen für das Montagerohr (z.B. mittels Kernbohrung, Bohr- krone Ø162 mm). Kürzen Sie ggf. das Rohr auf die gewünschte Einbaulänge (min. 243 mm). Achten Sie dabei auf einen eventuellen beidseitigen Überstand des Rohres zur Über- innen Putzschutzdeckel außen... -
Page 5: Montage-Motoreinheit Und Elektrischer Anschluss
Montage—Motoreinheit und elektrischer Anschluss Sicherheitshinweise: Vorsicht! Jede Montagearbeit am Lüftungsgerät darf nur bei allpolig abgetrennter Netzspannung erfolgen! Machen Sie vor Anschluss des Lüftungsgerätes an die Netzspannung alle Anschlussleitungen spannungsfrei! (Abtrennung vom Netz mit mindestens 3 mm Kontaktöffnung, z.B. allpolig trennende elektr. Sicherung). Jeder zu diesem Lüftungssystem gehörende Stromkreis muss mit einem Fehlerstromschutz (z.B. -
Page 6: Fertigmontage
Fertigmontage Setzen Sie den Schalldämmungen (ggf. zur besseren Positionierung des Netzan- schlusskabels schlitzen) und die Motorein- heit ins Montagerohr ein. Innenverschluss mit Filter einstecken, In- nenblende in Offenstellung einrasten! Fertig! offen geschlossen... -
Page 7: Filterwechsel, Reinigung, Zusatz-/Austauschteile
Filterwechsel Filter alle 3 Monate auf Verschmutzung überprüfen, gegebenenfalls reinigen Filter oder auswechseln. Gerät niemals ohne Filter betreiben. Innenraumblende abnehmen, Filter ent- nehmen, neuen oder gereinigten Filter einlegen (die Reinigung des Filters kann z.B. mit dem Geschirrspüler erfolgen), Innenblende aufsetzen. Die Lüftungsöffnungen dürfen nicht zu- gestellt oder verdeckt werden. - Page 8 Notizen LUNOS Deutschland LUNOS Lüftungstechnik GmbH Tel. +49 30 362 001-0 für Raumluftsysteme Fax +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
- Page 9 Einbauanleitung für den Abluftventilator Typ AB 30/60 - Bitte an den Nutzer weiterleiten - Installation Manual Exhaust air fan Type AB 30/60 - Please pass on to user -...
-
Page 10: Safety Instructions
Installation Manual Contents: Page: About this manual Safety instructions Technical specifications; Disposal Installation example Shipping units Assembly: Assembly tube Assembly: Motor unit and electrical connection Final assembly Filter replacement, Cleaning, Additional parts / replacement parts Notes on these Instructions Before installing, read these instructions carefully and completely! You must observe the general safety instruc- tions and the warning symbols with notes in the text ... - Page 11 Alternative external closures see pricelist or Plaster protection available on request! AB 30/60 built-in device Inner screen Motor with casing Sound insulation Attention! The filter is included in the ship- ping unit “AB 30/60 built-in device“! Alternative inner screens see pricelist or available on request!
- Page 12 Assembly: Assembly tube Prepare wall openings for the assembly tube (e.g. via core drilling, core bit Ø162 mm). If necessary, shorten the tube to the installation length required (min. 243 mm). In doing so, ensure the necessary excess length of the tube on both sides to bridge the plaster thick- inside outside...
-
Page 13: Connection Diagrams
Assembly: Motor unit and electrical connection Safety Instructions: Caution! Any assembly work to the ventilation device may only be carried out after disconnecting all poles of the supply voltage! Make sure that the supply voltage of all connection lines is voltage-free (dead)! (Separation from the power supp- ly with a minimum contact opening of 3 mm, e.g. - Page 14 Final assembly Insert the sound insulation (if necessary, slit for better positioning of the power supp- ly cable) and the motor unit into the as- sembly tube. Insert internal closure with filter, snap in- ner screen into place in open position! Fi- nished! open closed...
-
Page 15: Filter Replacement
Filter replacement Check the filter every 3 months for contamination. Clean or replace, if re- Filter quired. Never operate the unit without a filter. Remove inner screen, take filter out, insert new or cleaned filter (filters can be cleaned e.g. in a dishwasher), put inner screen on. - Page 16 Notes LUNOS Germany LUNOS Lüftungstechnik GmbH Phone +49 30 362 001-0 für Raumluftsysteme +49 30 362 001-89 Wilhelmstr. 31 info@lunos.de 13593 Berlin ∙ Germany www.lunos.de...
