  • Page 1 EclGalleryProfile FC 60W RGBW/FC zoomable LED ellipsoidals with framing shutter USER MANUAL English version REV.02-03/21...
  • Page 2 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 3: Table Of Contents

    PROLIGHTS - EclGalleryProfile FC TABLE OF CONTENTS Safety General instructions General instructions Warnings and installation precautions Warnings and installation precautions 1 Introduction 1. 1 Description and specifications 1. 1 Description and specifications 1. 2 Operating elements and connections 1. 2 Operating elements and connections 2 Installation 2.

  • Page 4: General Instructions

    PROLIGHTS - EclGalleryProfile FC WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction •...

  • Page 5: Introduction

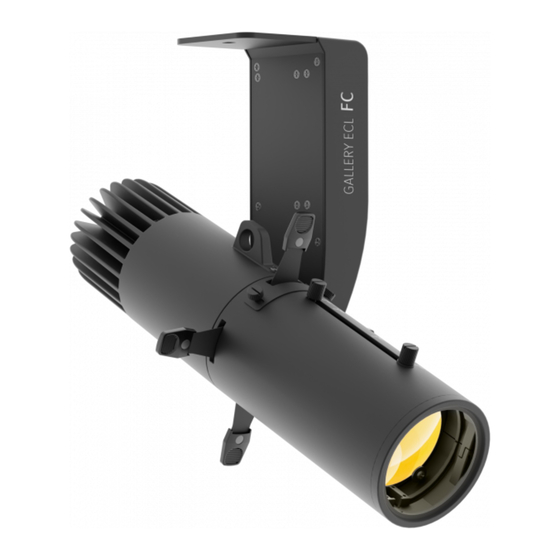

    PROLIGHTS - EclGalleryProfile FC - 1 - INTRODUCTION 1.1 GALLERYECLFC - DESCRIPTION AND TECHNICAL SPECIFICATIONS GALLERY ECL is a compact LED ellipsoidal luminaire designed for gallery, product, and shop window light- ing. Featuring a beautiful controllable beam, and stunning aesthetics, the GALLERY ECL is a flexible tool for commercial and product lighting.
  • Page 6 PROLIGHTS - EclGalleryProfile FC PHYSICAL • Power Connection: 16A Shuko plug • IP: 30 • Cooling: Natural cooling of the peculiar chassis and to absence of fans • Dimensions (WxHxD): 183x230x338mm • Weight: 2.9kg GALLERYECLFC Fig.1 - Technical drawing...

  • Page 7: Operating Elements And Connections

    PROLIGHTS - EclGalleryProfile FC 1.2 OPERATING ELEMENTS AND CONNECTIONS GALLERYECLFC Fig.2 1. GALLERYECLFC 2. LOCKING KNOB for optics profiler 3. SAFETY EYE to attach safety cable. 4. ROTARY ARM 5. CONTROL PANEL with display and 4 buttons used to access the control panel functions and manage them 6.

  • Page 8: Installation

    PROLIGHTS - EclGalleryProfile FC - 2 - INSTALLATION 2.1 MOUNTING GALLERYECLFC is designed for applications in exhibition areas, commercial spaces, museums, restaurant, churches, and any other installation where size is an important factor. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 9: Functions And Settings

    PROLIGHTS - EclGalleryProfile FC - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION To turn on the GALLERYECLFC connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation. You can also adjust the dimmer and zoom using the knobs.

  • Page 10: Menu Structure

    PROLIGHTS - EclGalleryProfile FC 3.3 MENU STRUCTURE MENU ð ð CONNECT DMX Address Value (001-512) ð DMX Mode 11CH ð Wireless Receive On/Off Receive Reset SETUP ð ð Screen Back Light ð Flip Display NO-Yes ð Key Lock NO-Yes Dimmer 1 ð...
  • Page 11 PROLIGHTS - EclGalleryProfile FC ð Static Fixed Color RGBW ð Color Temperature 3000K 4000K 5000K 6000K 7000K 8000K 9000K 10000K ð Manual Color <0-255> Green <0-255> Blue <0-255> White <0-255>...

  • Page 12: Dmx Mode

    PROLIGHTS - EclGalleryProfile FC 3.4 DMX MODE • Press the button MENU so many times until the display shows DMX ADDRESS, and press the button ENTER to confirm. • Press UP/DOWN button to select the desired value (001-512). Press and hold to scroll quickly.

  • Page 13: Channels Dmx

    PROLIGHTS - EclGalleryProfile FC 3.7 CHANNELS DMX 4 CANALI 11 CANALI MODE MODE FUNCTION FUNCTION Value Value 4 Ch 11 Ch COLOR MACRO 0~100% 000 - 255 No Function 000 - 010 R 100%, G 0~100%, B 0% 011 - 030...

  • Page 14: Setting

    PROLIGHTS - EclGalleryProfile FC 3.8 SETTINGS You can change the parameters for the device by following these steps: SCREEN You can change the following parameters related to the display, following the same procedure: • Press the ENTER button to access the main menu.

  • Page 15: Reset

    PROLIGHTS - EclGalleryProfile FC RESET FACTORY Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica: • To activate RESET FACTORY display press the button MENU so many times until shows RESET FAC- TORY, and press the button ENTER to confirm.
  • Page 16 PROLIGHTS - EclGalleryProfile FC • Press the MENU button to go back or to meet the waiting time to exit the setup menu. • Select Color Temperature through the buttons UP/DOWN, then press the button ENTER. • Set the colors temperatur: 3000K, 4000K, 5000K, 6000K, 7000K, 8000K, 9000K, 10000K, through the buttons UP/ DOWN, then press the button ENTER.

  • Page 17: Maintenance

    PROLIGHTS - EclGalleryProfile FC - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 18 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.
  • Page 19 PROLIGHTS - EclGalleryProfile FC INDICE Sicurezza Avvertenze generali Avvertenze generali Attenzioni e precauzioni per l’installazione Attenzioni e precauzioni per l’installazione 1 Introduzione 1. 1 Descrizione e specifiche tecniche 1. 1 Descrizione e specifiche tecniche 1. 2 Elementi di comando e di collegamento 1.

  • Page 20: Avvertenze Generali

    PROLIGHTS - EclGalleryProfile FC ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 21: Introduzione

    PROLIGHTS - EclGalleryProfile FC - 1 - INTRODUZIONE 1.1 GALLERYECLFC - DESCRIZIONE E SPECIFICHE TECNICHE GALLERY ECL is a compact LED ellipsoidal luminaire designed for gallery, product, and shop window li- ghting. Featuring a beautiful controllable beam, and stunning aesthetics, the GALLERY ECL is a flexible tool for commercial and product lighting.
  • Page 22 PROLIGHTS - EclGalleryProfile FC PHYSICAL • Connessioni di alimentazione: 16A Shuko plug • IP: 30 • Raffreddamento: Proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale • Dimensioni (LxAxP): 183x230x338mm • Peso: 2.9kg GALLERYECLFC Fig.1 - Disegno tecnico...

  • Page 23: Elementi Di Comando E Di Collegamento

    PROLIGHTS - EclGalleryProfile FC 1.2 ELEMENTI DI COMANDO E COLLEGAMENTI GALLERYECLFC Fig.3 1. GALLERYECLFC 2. VITE DI FISSAGGIO OTTICA SAGOMATORE 3. SAFETY EYE per l’aggancio al cavo di sicurezza 4. BRACCIO GIREVOLE 5. PANNELLO DI CONTROLLO con display e 4 pulsanti per accesso e gestione delle diverse funzioni.

  • Page 24: Installazione

    PROLIGHTS - EclGalleryProfile FC - 2 - INSTALLAZIONE 2.1 MONTAGGIO GALLERYECLFC è stato progettato per applicazioni in campo commerciale, musei, ristoranti, chiese, teatri educativi e qualsiasi altro ambito in cui le dimensioni rappresentano un fattore importante. Per il fissaggio occorrono dei supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità...

  • Page 25: Funzioni E Impostazioni

    PROLIGHTS - EclGalleryProfile FC - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il GALLERYECLFC, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). Effettuare le regolazioni del dimmer e dello zoom mediante le relative manopole.

  • Page 26: Struttura Menù

    PROLIGHTS - EclGalleryProfile FC 3.3 STRUTTURA MENU MENU ð ð CONNECT DMX Address Value (001-512) ð DMX Mode 11CH ð Wireless Receive On/Off Receive Reset SETUP ð ð Screen Back Light ð Flip Display NO-Yes ð Key Lock NO-Yes Dimmer 1 ð...
  • Page 27 PROLIGHTS - EclGalleryProfile FC ð Static Fixed Color RGBW ð Color Temperature 3000K 4000K 5000K 6000K 7000K 8000K 9000K 10000K ð Manual Color <0-255> Green <0-255> Blue <0-255> White <0-255>...

  • Page 28: Modalità Dmx

    PROLIGHTS - EclGalleryProfile FC 3.4 MODALITÀ DMX • Per impostare l’indirizzo DMX, premere il tasto MENU fino a quando sul display non appare DMX ADDRESS, quindi premere il tasto ENTER. • Premere il tasto UP/DOWN per selezionare il valore desiderato (001-512); tenere premuto invece il tasto UP/DOWN per lo scorrimento veloce.

  • Page 29: Canali Dmx

    PROLIGHTS - EclGalleryProfile FC 3.7 CANALI DMX 4 CANALI 11 CANALI MODE MODE FUNCTION FUNCTION Value Value 4 Ch 11 Ch COLOR MACRO 0~100% 000 - 255 No Function 000 - 010 R 100%, G 0~100%, B 0% 011 - 030...

  • Page 30: Impostazioni Del Proiettore

    PROLIGHTS - EclGalleryProfile FC 3.8 IMPOSTAZIONI DEL PROIETTORE È possibile modificare i parametri relativi al dispositivo procedendo nel seguente modo: SCREEN È possibile modificare i seguenti parametri, relativi al display, seguendo la medesima procedura: • Premere il tasto ENTER per accedere al menu principale.

  • Page 31: Reset

    PROLIGHTS - EclGalleryProfile FC • Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione. RESET FACTORY Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica: • Premere il tasto ENTER per accedere al menu principale.
  • Page 32 PROLIGHTS - EclGalleryProfile FC • Impostare i colori R, G, B, W, GB, RB, RG, RGB, RW, GW, BW, RGW, RBW, GBW, RGBW attraverso i tasti UP/DOWN, quindi premere il tasto ENTER. • Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

  • Page 33: Manutenzione

    PROLIGHTS - EclGalleryProfile FC - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 36 MUSIC & LIGHTS S.r.l. - Phone +39 0771 72190 - www.musiclights.it...
