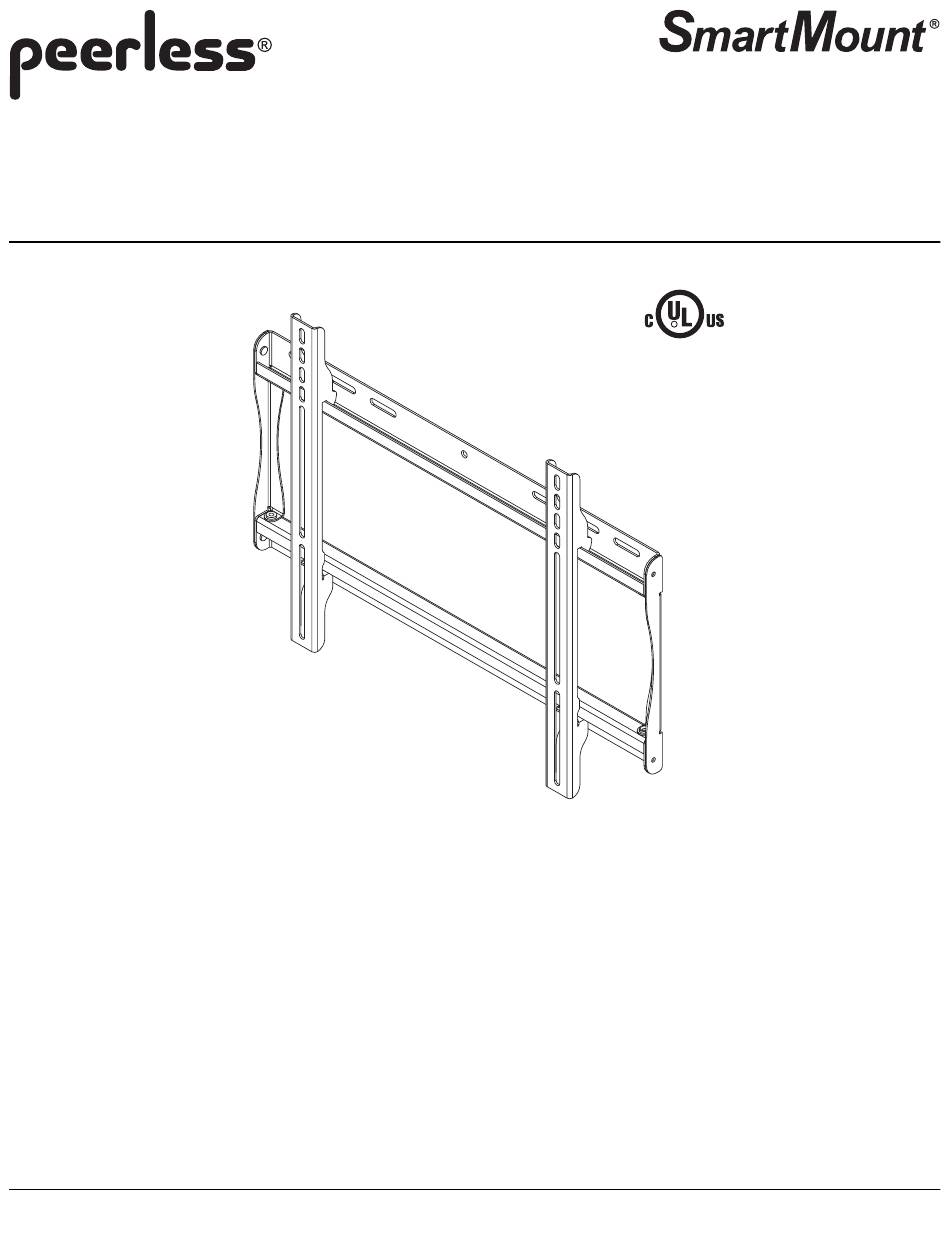

Installation and Assembly:
Smartmount
LCD Flat Panel Screens
Models: D-FPF-220, D-FPF-220S, SF640, SF640-S, SF640P, SF640P-S,
RTFPF-220, RTFPF-220S
*Most 42" and larger plasma screens may not work with this
mount. Use Mount finder to confirm compatibility.
Features:
• Screen held only 1.25" from wall for ultra-slim application
• Open wall plate design allows for additional wall access, increasing electrical access and cable management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy, and safe installation
• Universal mount fits virtually any 23" to 46"* LCD flat panel screen
• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 6" (depending on screen model) for perfect screen placement
• Available in black and silver
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
Universal Flat Wall Mount for 23" to 46"*
®
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
R
Maximum UL Load Capacity: 150 lb (68 kg)
ISSUED: 09-07-07 SHEET #: 202-9223-1
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS Smartmount D-FPF-220
Summary of Contents for PEERLESS Smartmount D-FPF-220
- Page 1 Installation and Assembly: Smartmount Universal Flat Wall Mount for 23" to 46"* ® LCD Flat Panel Screens Models: D-FPF-220, D-FPF-220S, SF640, SF640-S, SF640P, SF640P-S, RTFPF-220, RTFPF-220S This product is intended for use with UL Listed products and must be installed by a qualified professional installer.
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you b egin, make sure all parts shown are included with your product. Parts List Security Non-Security Black Silver Black Silver Description Qty. Part Number Part Number Part Number Part Number 201-1505 201-4505 201-1505 201-4505 wall plate 201-1512 201-4512 201-1515 201-4515 adapter bracket... -
Page 4: Installation To Double Wood Stud Wall
Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Installing Adapter Brackets
Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •... - Page 7 SCREW ADAPTER BRACKET (BB) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/1 for a full screen compatibility chart for this mount.
-
Page 8: Mounting And Removing Flat Panel Screen
40 in. • lb (4.5 N.M.) maximum torque. CROSS SECTION fig 3.1 fig 3.2 8 of 24 ISSUED: 09-07-07 SHEET #: 202-9223-1 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. - Page 9 Instalación y ensamblaje: Soporte universal de pared plano SmartMount para ® pantallas planas LCD de 23" a 46"* Modelos: D-FPF-220, D-FPF-220S, SF640, SF640-S, SF640P, SF640P-S, RTFPF-220, RTFPF-220S Este producto está inscripto en la Lista UL. Debe ser instalado por un instalador profesional cualificado.
- Page 10 Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
-
Page 11: Lista De Piezas
I.D. .203" (5.2 mm) (4) I.D. .257" (6.5 mm) (4) (540-1040) (540-1058) M6 x 30 mm (4) (510-9109) 11 of 24 ISSUED: 09-07-07 SHEET #: 202-9223-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... -
Page 12: Instalación En Una Pared Con Montantes De Madera Dobles
MONTANTE 4.07" (103 mm) fig. 1.1 CS = CENTRO DE LA PANTALLA fig. 1.2 12 of 24 ISSUED: 09-07-07 SHEET #: 202-9223-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... -
Page 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para con- creto. -
Page 14: Instalación De Los Soportes Adaptadores
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los televisores que tienen la parte posterior abultada o empotrada, pase al paso 2-2. 14 of 24 ISSUED: 09-07-07 SHEET #: 202-9223-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870... - Page 15 ADAPTADOR (BB) Si tiene alguna pregunta, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
-
Page 16: Instalación Y Desinstalación De La Pantalla Plana
3.2 16 of 24 ISSUED: 09-07-07 SHEET #: 202-9223-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners. - Page 17 Installation et montage : Support mural plat universel Smartmount® pour écrans plats ACL de 23 à 46 po* Modèles: D-FPF-220, D-FPF-220S, SF640, SF640-S, SF640P, SF640P-S, RTFPF-220, RTFPF-220S *La plupart des écrans plasma de 42 po et plus peuvent ne pas être compatibles Ce produit est homologué...
- Page 18 Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112.
-
Page 19: Liste Des Pièces
Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Liste des pièces Sécurité Sans sécurité Référence des pièces Référence des pièces Référence des pièces Référence des pièces noires argent noires argent Description Qté plaque murale 201-1505 201-4505 201-1505... -
Page 20: Installation Sur Un Mur À Doubles Montants En Bois
Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 21: Installation Sur Du Béton Plein Ou Du Bloc De Béton
AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 22: Installation Des Supports Adaptateurs
Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et de décoller les têtes des vis. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb). - Page 23 RONDELLE SUPPORT ADAPTATEUR (BB) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112. Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/1 pour obtenir un tableau de compatibilité plein écran pour ce support.
-
Page 24: Montage Et Démontage D'un Écran Plat
ISSUED: 09-07-07 SHEET #: 202-9223-1 Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
