Installation and Assembly:

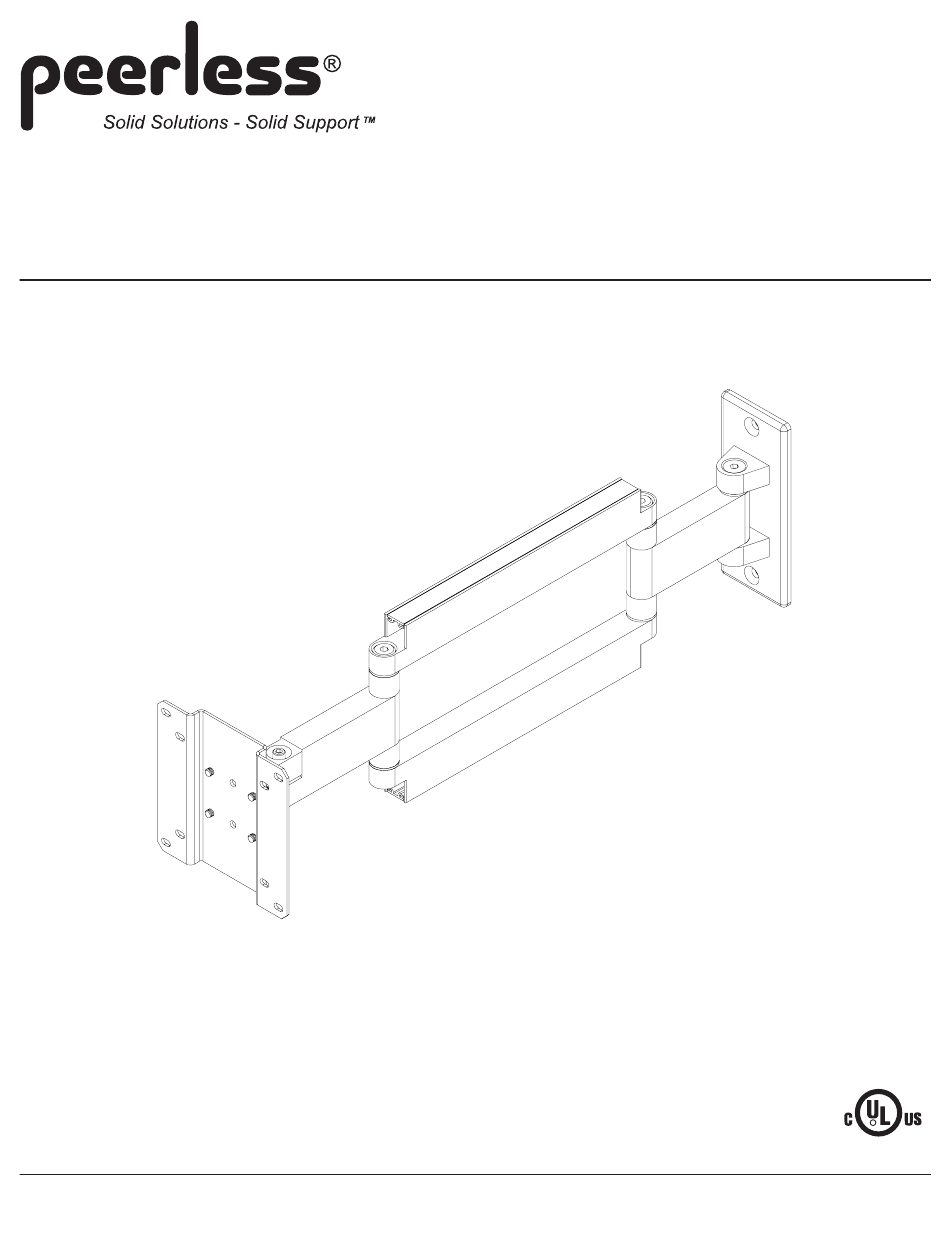

LCD Screen Adjustable Wall/Cabinet Mount
Models: SAL730P, SAL730P-S, RTLAL-100, RTLAL-100S, D-LAL-100,
D-LAL-100S
Features:
• Fits 10" - 20" LCD screens
• Pivots and articulates in all directions, even around corners and cabinets
• Frees up space by folding flat against the wall
R
• Keeps electronic wires routed internally to reduce clutter
Max UL Load Capacity: 25 lb (11.3 kg)
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 729-0307 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
ISSUED: 06-10-05 SHEET #: 095-9223-4 08-30-05
Advertisement
Chapters
Table of Contents
Related Manuals for PEERLESS SAL730P
Summary of Contents for PEERLESS SAL730P
- Page 1 Installation and Assembly: LCD Screen Adjustable Wall/Cabinet Mount Models: SAL730P, SAL730P-S, RTLAL-100, RTLAL-100S, D-LAL-100, D-LAL-100S Features: • Fits 10" - 20" LCD screens • Pivots and articulates in all directions, even around corners and cabinets • Frees up space by folding flat against the wall •...
- Page 2 • Never mount this product to a metal stud wall construction unless the stud can be verified to be constructed of 25 gauge steel minimum, the drywall is 1/2" thick minimum and you obtain and use the Peerless accessory kit for metal studs.
-
Page 3: Parts List
D-LAL-100 D-LAL-100S RTLAL-100 RTLAL-100S Parts List SAL730P SAL730P-S Description Qty. Part # Part # A wall arm assembly 095-0279 095-0279-S B adapter plate 095-1101 095-4101 C 1/4-20 x 1.5" flat head screw 520-1264 520-2164 D .25" ID x .75" OD x .125" H washer... -
Page 4: Installation To Side Of Cabinet
Installation to Side of Cabinet If you are mounting your screen to a wall, skip to page 6 for wood stud walls and page 7 for concrete walls. WARNING CAUTION • Make sure that the cabinet unit and cabinet side wall will safely support the combined load of the •... - Page 5 Installation to Side of Cabinet Remove cord covers from wall arm assembly (A) as shown in figure 1.3. Use wall plate as template to mark center of holes along the vertical line drawn in step 1. Make sure wall plate is level, then drill two 9/32" (7 mm) holes through cabinet wall where marked.
-
Page 6: Installation To Wood Stud Wall
Installation to Wood Stud Wall WARNING • Make sure that the wall will safely support the combined load of the equipment and all attached hardware and components. Remove cord covers from wall arm assembly (A) as shown in figure 1.6. Using a stud finder, locate and mark the edges of the wood stud used in mounting this product. -
Page 7: Installation To Solid Concrete And Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... - Page 8 WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Note: To add security, order ACC 918 for security screws. Refer to ACC 918 instruction sheet for installing security screws. ®...
- Page 9 Note: If the ball joint feels loose fig. 3.1 fig. 3.2 or too easy to adjust, slightly tighten cap socket screw until ball joint feels firmly in place. Insert two M5 x 10 mm screws (F) into top two holes of adapter plate (B) leaving about 1/4"...
- Page 10 10 of 30 ISSUED: 06-10-05 SHEET #: 095-9223-4 08-30-05 © 2005 Peerless Industries, Inc. All rights reserved. Peerless is a registered trademark of Peerless Industries, Inc. All other brand and product names are trademarks or registered trademarks of their respective owners.
- Page 11 Installation et assemblage : Monture réglable pour fixation d’écran à cristaux liquides sur un mur/une armoire Modèles : SAL730P, SAL730P-S, RTLAL-100, RTLAL-100S, D-LAL-100, D-LAL-100S Caractéristiques : • Convient aux écrans à cristaux liquides de 25 à 50 cm (10 à 20 po) •...
- Page 12 AVERTISSEMENT ! • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’instructions. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 011+1+(708) 865-8870.
-
Page 13: Liste Des Pièces
D-LAL-100 D-LAL-100S RTLAL-100 RTLAL-100S Liste des pièces SAL730P SAL730P-S DESCRIPTION QTÉ. Nº de PIÈCE Nº de PIÈCE A bras mural 095-0279 095-0279-S B plaque adaptatrice 095-1101 095-4101 C vis à tête plate 1/4-20 x 1,5 po 520-1264 520-2164 D rondelle 0,25 po DI x 0,75 po DE x 0,125 po H... -
Page 14: Installation Sur Le Côté D'une Armoire
Installation sur le côté d’une armoire Si vous montez l’écran sur un mur, passez à la page 16 pour les murs à montants en bois et à la page 17 pour les murs en béton. ATTENTION AVERTISSEMENT ! • Assurez-vous que l’armoire et sa paroi latérale •... - Page 15 Installation to Side of Cabinet Enlevez les gaines coulissantes du bras mural (A), comme illustré à la figure 1.3. Utilisez la plaque murale comme gabarit pour marquer le centre des trous le long de la ligne verticale tracée à l’étape 1. Assurez-vous que la plaque murale est de niveau, puis percez deux trous de 7 mm (9/32 po) dans la paroi de l’armoire à...
-
Page 16: Installation Sur Un Mur À Montants En Bois
Installation sur un mur à montants en bois AVERTISSEMENT ! • Assurez-vous que le mur pourra soutenir sans difficulté la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. Enlevez les gaines coulissantes du bras mural (A), comme illustré à la figure 1.6. À l’aide d’un localisateur de montants, repérez et marquez les bords des montants en bois utilisés pour monter ce produit. -
Page 17: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
AVERTISSEMENT ! • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 1-3/8 po dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... - Page 18 AVERTISSEMENT ! • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré. Remarque : Pour accroître la sécurité, commandez les vis de sécurité ACC 918. Consultez la fiche d’instructions ACC 918 pour installer les vis de sécurité.
- Page 19 Remarque : Si le joint à rotule fig. 3.1 fig. 3.2 semble mal assuré ou trop facile à régler, serrez légèrement la vis à tête creuse jusqu’à ce que le joint à rotule soit fermement en place. Insérez deux vis M5 x 10 mm (F) dans les deux trous supérieurs de la plaque 6,25 mm...
- Page 20 20 of 30 ISSUED: 06-10-05 SHEET #: 095-9223-4 08-30-05 © 2005 Peerless Industries, Inc. All rights reserved. Peerless is a registered trademark of Peerless Industries, Inc. All other brand and product names are trademarks or registered trademarks of their respective owners.
- Page 21 Instalación y montaje: Soporte ajustable de pared o armario para pantalla LCD Modelos: SAL730P, SAL730P-S, RTLAL-100, RTLAL-100S, D-LAL-100, D-LAL-100S Características: • Apto para pantallas LCD de 10" a 20" • Permite el giro completo alrededor de la pared lateral de un armario para pantallas de 13"...
- Page 22 Nota: Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje. ¡ADVERTENCIA! • No comience la instalación de su producto Peerless sin antes haber leído y comprendido las instrucciones y los avisos de precaución contenidos en esta hoja de instalación. Ante cualquier duda respecto a las instrucciones o avisos de precaución, llame al departamento de servicio al cliente de Peerless al 00+1+(708) 865-8870.
-
Page 23: Lista De Piezas
D-LAL-100 D-LAL-100S RTLAL-100 RTLAL-100S Lista de piezas SAL730P SAL730P-S Descripción Cant. N° de pieza N° de pieza A conjunto de brazo de pared 095-0279 095-0279-S B placa adaptadora 095-1101 095-4101 C tornillo de cabeza plana de 1/4-20 x 1.5" 520-1264 520-2164 D arandela de 0.25"... -
Page 24: Instalación En El Lado Del Armario
Instalación en el lado del armario Si va a montar su pantalla a una pared, proceda a la página 6 para paredes con montantes de madera y a la página 7 para paredes de concreto. ¡ADVERTENCIA! ATENCIÓN • Asegúrese de que el armario y el lado del mismo son •... - Page 25 Instalación en el lado del armario Quite las cubiertas deslizantes del conjunto de brazo de pared (A), como se muestra en la figura 1.3. Use la placa de apoyo como plantilla para marcar el centro de las perforaciones (agujeros) a lo largo de la línea vertical que se trazó...
-
Page 26: Instalación En Una Pared Con Montantes De Madera
Instalación en una pared con montantes de madera ¡ADVERTENCIA! • Asegúrese de que la pared es capaz de soportar con toda seguridad la carga combinada del equipo y todos los herrajes y componentes. Quite las cubiertas deslizantes del conjunto de brazo de pared (A), como se muestra en la figura 1.6. Con la ayuda de un localizador de montantes, ubique y marque los bordes del montante de madera utilizado para el montaje de este producto. -
Page 27: Instalación En Una Pared De Concreto Macizo Y Bloques De Hormigón De Escorias
¡ADVERTENCIA! • Cuando instale montajes de pared Peerless en bloques de hormigón de escorias, verifique que tiene un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalarlo en una parte sólida del bloque, generalmente a un mínimo de 1"... - Page 28 ¡ADVERTENCIA! • Si los tornillos no pueden atornillarse tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la escuadra todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto. Nota: Para mayor seguridad, solicite ACC 918 para tornillos de seguridad.
- Page 29 Nota: Si siente que la rótula fig. 3.1 fig. 3.2 está floja o demasiado fácil de ajustar, apriete ligeramente el tornillo de cabeza hueca hasta sentirla firmemente sujeta en su lugar. Inserte dos tornillos M5 x 10 mm (F) en los dos agujeros superiores de la placa adaptadora (B) dejando 1/4"...
- Page 30 30 of 30 ISSUED: 06-10-05 SHEET #: 095-9223-4 08-30-05 © 2005 Peerless Industries, Inc. All rights reserved. Peerless is a registered trademark of Peerless Industries, Inc. All other brand and product names are trademarks or registered trademarks of their respective owners.
