Installation and Assembly:
Smartmount
Flat Panel Screens
Models: D-FPF-320, D-FPF-320S, SF660, SF660-S,
SF660P, SF660P-S, RTFPF-320, RTFPF-320I,
RTFPF-320S, RTFPF-320SI
Features:
• Screen held only 1.75" from wall for a discreet application
• Open wall plate design allows for additional wall access, increasing electrical access and cable
management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy, and safe installation
• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 8" (depending on screen model) for perfect screen placement
• Available in black and silver

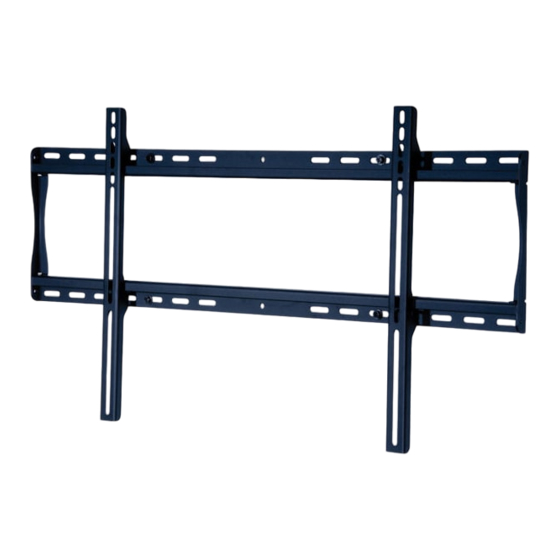

Universal Flat Wall Mount for 37" to 60"
®
This product is intended for use with UL
Listed products and must be installed by a
R
qualified professional installer.
Maximum UL Load Capacity: 200 lb (91kg)
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for PEERLESS SmartMount D-FPF-320
Summary of Contents for PEERLESS SmartMount D-FPF-320
- Page 1 Installation and Assembly: Smartmount Universal Flat Wall Mount for 37" to 60" ® Flat Panel Screens Models: D-FPF-320, D-FPF-320S, SF660, SF660-S, This product is intended for use with UL Listed products and must be installed by a SF660P, SF660P-S, RTFPF-320, RTFPF-320I, qualified professional installer.
-
Page 2: Table Of Contents
NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112. -
Page 3: Parts List
Before you b egin, make sure all parts shown are included with your product. Parts List Security Non-Security Description Qty. Number Number Number Number 201-1503 201-4503 201-1503 201-4503 wall plate 201-1510 201-4510 201-1513 201-4513 deep adapter bracket 201-1511 201-4511 201-1514 201-4514 shallow adapter bracket 5S1-015-C03... -
Page 4: Installation To Double Wood Stud Wall
Installation to Double Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power. -
Page 5: Installation To Solid Concrete Or Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... -
Page 6: Installing Adapter Brackets
Installing Adapter Brackets WARNING • Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque. •... - Page 7 SCREEN MULTI-WASHER SCREW ADAPTER BRACKET (BB or CC) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/6 for a full screen compatibility chart for this mount.
-
Page 8: Mounting And Removing Flat Panel Screen
Mounting and Removing Flat Panel Screen WARNING • Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel screen. Hook adapter brackets (BB or CC) onto wall plate (AA). Then slowly swing screen in as shown. Turn safety/security screws, using security allen wrench (FF), clockwise at least six times to prevent screen from being removed as shown in cross section... - Page 9 Instalación y ensamblaje: Soporte universal de pared plano SmartMount para ® pantallas planas de 37" a 60" Modelos: D-FPF-320, D-FPF-320S, SF660, SF660-S, Ce produit est homologué UL. Il doit être installé par u installateur SF660P, SF660P-S, RTFPF-320, professionnel qualifié. RTFPF-320I, RTFPF-320S, RTFPF-320SI Máxima capacidad de carga UL: 200 lb (91kg) Características:...
- Page 10 Lea toda la hoja de instrucciones antes de iniciar la instalación y el montaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
-
Page 11: Lista De Piezas
Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Lista de piezas Aseguradora No aseguradora de pieza de pieza de pieza de pieza negra plateada negra plateada Descripción Cantidad 201-1503 201-4503 201-1503 201-4503 placa de pared 201-1510 201-4510 201-1513 201-4513 soporte adaptador de mucha profundidad soporte adaptador de poca profundidad 201-1511 201-4511 201-1514... -
Page 12: Instalación En Una Pared Con Montantes De Madera Dobles
Instalación en una pared con montantes de madera dobles Español ADVERTENCIA • El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación. -
Page 13: Instalación En Una Pared De Concreto Macizo O De Bloques De Hormigón De Escorias
ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de... -
Page 14: Instalación De Los Soportes Adaptadores
Español Instalación de los soportes adaptadores ADVERTENCIA • Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su fuerza de fijación y causando el posible desprendimiento de sus cabezas. - Page 15 SOPORTE ADAPTADOR (BB O CC) Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
-
Page 16: Instalación Y Desinstalación De La Pantalla Plana
Montaje y desmontaje de la pantalla plana Español ADVERTENCIA • Siempre solicite la ayuda de un asistente o utilice un equipo de izar mecánico para levantar y colocar el televisor de plasma con más seguridad. Enganche los soportes adaptadores (BB o CC) en la placa de pared (AA). - Page 17 Installation et montage : Support mural plat universel Smartmount pour écrans ® plats de 37 à 60 po Modèles: D-FPF-320, D-FPF-320S, SF660, SF660-S, Ce produit est homologué UL. Il doit être installé par u installateur SF660P, SF660P-S, RTFPF-320, RTFPF-320I, professionnel qualifié. RTFPF-320S, RTFPF-320SI Capacité...
- Page 18 Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à...
-
Page 19: Liste Des Pièces
Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Liste des pièces Sécurité Sans sécurité Référence des pièces Référence des pièces Référence des pièces Référence des pièces noires argent noires argent Description Qté plaque murale 201-1503 201-4503 201-1503... -
Page 20: Installation Sur Un Mur À Doubles Montants En Bois
Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien. -
Page 21: Installation Sur Du Béton Plein Ou Du Bloc De Béton
AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... -
Page 22: Installation Des Supports Adaptateurs
Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et de décoller les têtes des vis. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb). - Page 23 SUPPORT ADAPTATEUR (BB ou CC) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112. Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/6 pour obtenir un tableau de compatibilité...
-
Page 24: Montage Et Démontage D'un Écran Plat
Montage et démontage de l’écran plat Français AVERTISSEMENT • Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un matériel de levage mécanique. Accrochez les supports adaptateurs (BB ou CC) à la plaque murale (AA).
