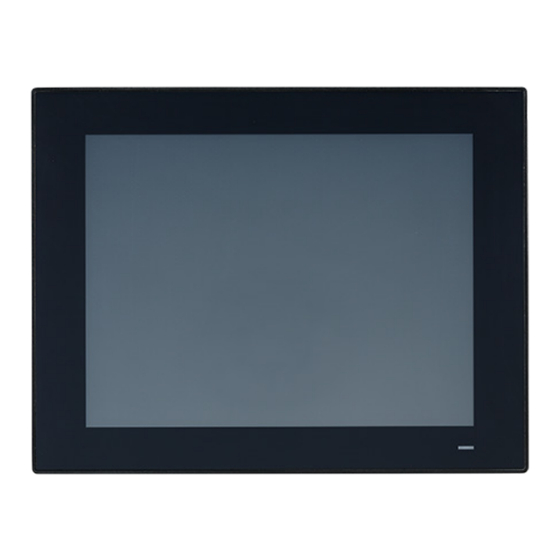

PPC-412 Panel PC with 12.1" TFT LCD and 7th Gen
Intel
Core
®
TM
Startup Manual
Packing List
Before installation, ensure that the following items are
included with the product:
1. 1 x Panel PC
2. 1 x PPC-412 startup manual
3. 2 x Phoenix connector
4. 8 x Mount brackets
5. 8 x Mount screws
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
Software Installation
Before installing software on the panel PC, install the cor-
responding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
at http://www.advantech.com.
For more information about this product, visit the
Advantech website at
http://www.advantech.com/products/fanless-panel-
pcs/sub_1-2jkjm3
For technical support and customer service, visit the
Advantech support website at
http://support.advantech.com/support/new_de-
fault.aspx
This manual is for the PPC-412 series, Rev. A0.
Part No. 2043041200
Printed in China
i Processor
Edition 1
September 2020
www.coastipc.com | 866-412-6278 | info@coastipc.com
Appearance
I/O Layout
A. 1 x Mic-in/Line-out
B. 2 x Intel Gigabit Ethernet
C. 1 x DisplayPort
D. 2 x RS-232
E. 1 x Isolated RS-422/485
F. 1 x SYS Ground
G. 4 x USB 3.0
H. 1 x VGA
I. 1 x DC input and AT/ATX switch
J. 1 x Power button
Front View
Rear View
PPC-412 Startup Manual 1
Advertisement
Related Manuals for Advantech COASTIPC PPC-412
Summary of Contents for Advantech COASTIPC PPC-412
- Page 1 Software Installation Before installing software on the panel PC, install the cor- responding drivers to ensure full functionality. All drivers can be downloaded from the Advantech website at http://www.advantech.com. Rear View I/O Layout For more information about this product, visit the Advantech website at http://www.advantech.com/products/fanless-panel-...
-
Page 2: Specifications
Specifications Product PPC-412-R750A LCD Panel Size 12.1” Display Type TFT LCD with LED backlight Max. Resolution 1024 x 768 Luminance (cd/m Viewing Angle 89 (left), 89 (right), 89 (up), 89 (down) Contrast 1000 Backlight Lifetime 50,000 hr (min.) Touchscreen Type 5-wire resistive Light Transmission 80±5% at 550nm wavelength... -
Page 3: Panel Mounting
Panel Mounting Safety Instructions To mount the flat-bezel panel PC, follow the steps outlined 1. Read these safety instructions carefully. below. Veuillez lire attentivement ce manuel d’instructions de sécurité. 1. Prepare a panel cutout according to the panel PC cutout dimensions. 2. - Page 4 19. DISCLAIMER: These instructions are provided in accor- L’appareil est défectueux ou ne fonctionne pas con- dance with IEC 704-1 standards. Advantech disclaims formément aux instructions. all responsibility for the accuracy of any statements • The equipment has been dropped or damaged.
- Page 5 F. 1 x 系统接地螺丝 G. 4 x USB 3.0 H. 1 x VGA 接口 I. 1 x DC 电源接口和 AT/ATX 切换 J. 1 x 电源开关 前视图 后视图 如需了解有关本产品及研华其它产品的详细信息，请访 问我们的网站 http://www.advantech.com.cn 如需技术服务与支持，请访问我们的技术支持网站 http://support.advantech.com.cn/support/default. aspx 本手册适用于 PPC-412 系列。 料号：2043041200 第一版 中国印刷 2020年9月...
- Page 6 系统安装 系统安装（续） 请按照以下步骤顺序安装使用平板电脑。 3. 拆除红圈处的螺丝，取下 VESA 铁片，然后再拆除红圈 内螺丝并取下 CPU 散热块。 1. 安装内存。 2. 安装硬盘或者mSATA存储设备。 3. 安装周边设备。 4. 固定平板电脑。 5. 调试系统。 以下为内存和存储设备的安装方式： 安装内存 1. 拧开红圈中的螺丝。 2. 按红色区域使卡勾弹出，打开后盖。 4. 在如下红色框内插槽位置插入内存条，然后在附件盒中 取出内存和 CPU 的散热泥分别贴在 1 和 2 框处，即可 完成内存的安装，如图所示。 2 PPC-412 快速入门手册...
- Page 7 系统安装（续） 系统安装（续） 安装 HDD 4. 锁回硬盘模组，并接上硬盘线。 1. 按照安装内存步骤 1-2，打开后盖。 2. 拧开 HDD 铁件的螺丝并取下 HDD 支架。 3. 从附件盒中取出 4 颗螺丝锁附硬盘。再锁回支架。 5. 按照拆卸的步骤将机器后盖装回即可。 PPC-412 快速入门手册 3...
- Page 8 产品规格 PPC-412-R750A LCD显示尺寸 12.1” 显示屏类型 TFT LCD 帶 LED backlight 最大分辨率 1024 x 768 亮度 支持色彩 89 (left), 89 (right), 89 (up), 89 (down) 对比度 1000 背光灯寿命 50,000 hrs (min.) 触摸屏类型 5-wire 电阻式 透光度 80±5% 控制器 USB 界面 Intel® Core™ 处理器 i5-7300U dual core（标准）：I7-7600U/I3-7100U（选配） 内存...
- Page 9 F. 1 x 接地螺絲 G. 4 x USB 3.0 H. 1 x VGA 接口 前面板 I. 1 x DC 電源接口和 AT/ATX 切換 J. 1 x 電源開關 後面板 如需瞭解有關本產品及研華其它產品的詳細資訊，請 訪問研華網站 http://www.advantech.com.cn 如需技術支援與服務，請訪問研華網站 http://support.advantech.com.cn/support/default. aspx 本手冊適用於 PPC-412 系列。 料號：2043041200 第一版 中國印刷 2020年9月...
- Page 10 系統安裝 系統安裝（續） 請按照以下步驟順序安裝使用平板電腦。 3. 拆除下圖紅圈處的螺絲，取下 VESA 鐵片,然後再拆除圖 紅圈內螺絲並取下 CPU 散熱塊。 1. 安裝記憶體。 2. 安裝硬盤或 mSATA存儲設備。 3. 安裝周邊設備。 4. 固定平板電腦。 5. 調試系統。 以下為記憶體和存儲設備的安裝方式 安裝記憶體 1. 擰開紅圈中的螺絲。 2. 按紅色區域使卡勾彈出，打開後蓋。 4. 在如下紅色框內插槽位置插入記憶體條，然後在附件盒 中取出記憶體和 CPU 的散熱泥分別貼在 1 和 2 框處， 即可完成記憶體的安裝，如圖所示。 2 PPC-412 快速入門手冊...
- Page 11 系統安裝（續） 系統安裝（續） 安裝 HDD 4. 鎖回硬碟模組，並接上硬碟線。 1. 按照安裝內存步驟 1-2，打開後蓋。 2. 擰開 HDD 鐵件的螺絲並取下 HDD 支架。 按照安裝內存步驟1-3，取下VESA 鐵件，然後翻面，參 考下圖 3. 從附件盒中取出 4 顆螺絲鎖附硬碟。再鎖回支架。 5. 按照拆卸的步驟將機器後蓋裝回即可。 PPC-412 快速入門手冊 3...
- Page 12 產品規格 PPC-412-R750A LCD 顯示尺寸 12.1” 顯示屏類型 TFT LCD 帶 LED backlight 最大分辨率 1024 x 768 亮度 可視角度 89 (left), 89 (right), 89 (up), 89 (down) 對比度 1000 背光燈壽命 50,000 hrs (min.) 觸摸屏類型 5-wire 電阻式 透光度 80±5% 控制器 USB 界面 Intel® Core™ 處理器 i5-7300U dual core（標準）; I7-7600U/I3-7100U （選配）...
- Page 13 安全措施（靜電防護） 電池信息 為了保護您和您的設備免受傷害或損壞，請遵照以下安全 電池、電池組和蓄電池不應作為未分類的生活垃圾處理。 措施： 請使用公共收集系統返回和回收，或按照當地法規要求進 行處理。 • 操作設備之前，請務必斷開主機殼電源，以防觸電。不可 在電源接通時接觸CPU卡或其它卡上的任何元件。 • 在更改任何配置之前請斷開電源，以免在您連接跳線或安 裝卡時，瞬間電湧損壞敏感電子元件。 限用物質含有情況標示聲明書 設備名稱：電腦 型號(型式)：PPC-412-R750A Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元Unit 鉛 汞 多溴聯苯 多溴二苯醚 鎘 六價鉻 Lead Mercury Cadmium Hexavalent Polybrominated Polybrominated (Pb) (Hg)
- Page 14 安全指示 1. 請仔細閱讀此安全操作說明。 2. 請妥善保存此用戶手冊供日後參考。 3. 用濕抹布清洗設備前，請從插座拔下電源線。請不要使用液體或去汙噴霧劑清洗設備。 4. 對於使用電源線的設備，設備周圍必須有容易接觸到的電源插座。 5. 請不要在潮濕環境中使用設備。 6. 請在安裝前確保設備放置在可靠的平面上，意外跌落可能會導致設備損壞。 7. 設備外殼的開口是用於空氣對流，從而防止設備過熱。請不要覆蓋這些開口。 8. 當您連接設備到電源插座上前，請確認電源插座的電壓是否符合要求。 9. 請將電源線佈置在人們不易絆到的位置，並不要在電源線上覆蓋任何雜物。 10. 請注意設備上的所有警告和注意標語。 11. 如果長時間不使用設備，請拔除與電源插座的連結，避免設備被超標的電壓波動損壞。 12. 請不要讓任何液體流入通風口，以免引起火災或者短路。 13. 請不要自行打開設備。為了確保您的安全，請由經過認證的工程師來打開設備。 14. 如遇下列情況，請由專業人員來維修： - 電源線或者插頭損壞； - 設備內部有液體流入； - 設備曾暴露在過於潮濕的環境中使用； - 設備無法正常工作，或您無法通過用戶手冊來使其正常工作； - 設備跌落或者損壞； - 設備有明顯的外觀破損。 15.
