PPC-3150-XE4BE/PPC-3170-XE4BE/PPC-3190-XE4BE
15/17/19" Panel PC with TFT LCD and Intel® Atom™
E3845 Processor
Startup Manual
Packing List
Before installation, ensure that the following items are
included with the product:
1. 1 x Panel PC
2. 1 x PPC-3150/3170/3190-XE4BE startup manual
3. 1 x PCIE x1-to-PCIE x1 riser card
4. 1 x Phoenix connector
5. 8/10/12 x Mount brackets (12 for PPC-3190-XE4, 10
for PPC-3150-RE4BE/PPC3170-XE4, and 8 for PPC-
3150-RE4AE)
6. 8/10/12 x Mount screws (12 for PPC-3190-XE4, 10 for
PPC-3150-RE4BE/PPC3170-XE4, and 8 for PPC-
3150-RE4AE)
If any of the above items are missing or damaged, contact
your distributor or sales representative immediately.
Software Installation
Before installing software on the panel PC, install the cor-
responding drivers to ensure full functionality.
All drivers can be downloaded from the Advantech website
at http://www.advantech.com.
For more information about this product, visit the
Advantech website at
http://www.advantech.com/products/fanless-panel-
pcs/sub_1-2jkjm3
For technical support and customer service, visit the
Advantech support website at
http://support.advantech.com/support/new_de-
fault.aspx
This manual is for the PPC-3150/3170/3190-XE4BE
series.
Part No. 2043315000
Printed in China
Edition 1
February 2019

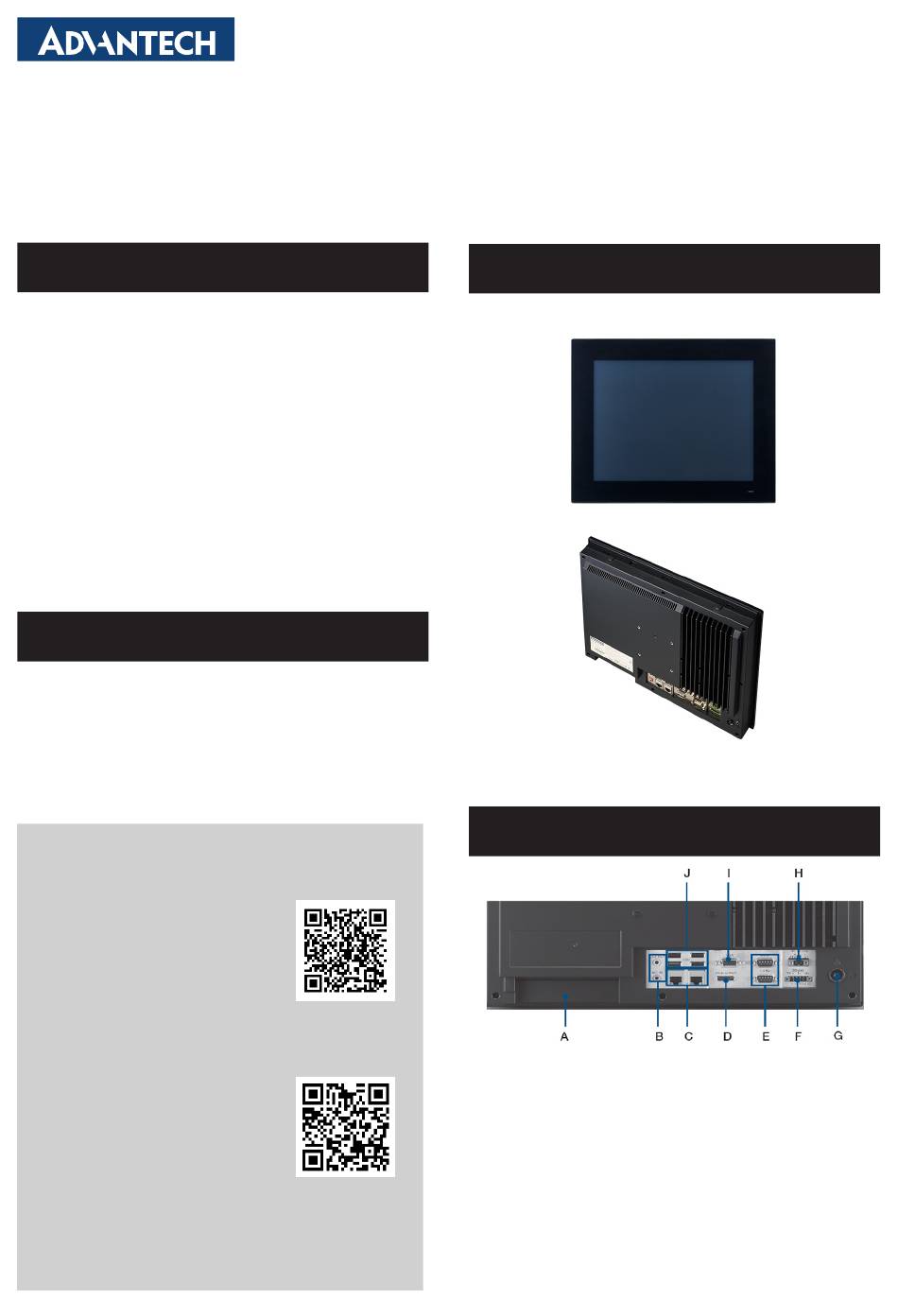

Appearance
VESA mount screws: 4 x M4 screws
Screw depth: 8 mm (max.)
I/O Layout
A. 1 x Expansion slot (PCI or PCIe x1)
B. 1 x Mic-In/Line-Out
C. 2 x Intel Gigabit Ethernet
D. 1 x DisplayPort
E. 2 x RS-232
F. 1 x Isolated RS-422/485
G. 1 x Power button
H. 1 x DC inlet and AT/ATX switch
I. 1 x VGA
J. 1 x USB 3.0, 3 x USB 2.0
PPC-3150/3170/3190 Startup Manual 1
Front View
Rear View
Advertisement
Related Manuals for Advantech PPC-3150-XE4BE
Summary of Contents for Advantech PPC-3150-XE4BE
- Page 1 Software Installation Before installing software on the panel PC, install the cor- responding drivers to ensure full functionality. All drivers can be downloaded from the Advantech website Rear View at http://www.advantech.com. VESA mount screws: 4 x M4 screws Screw depth: 8 mm (max.)
-
Page 2: Specifications
Specifications Product PPC-3150-RE4BE PPC-3170-RE4BE PPC-3190-RE4BE 15” TFT LCD (with LED 17” TFT LCD (with LED 19” TFT LCD (with LED Display Type backlight) backlight) backlight) Max. Resolution 1024 x 768 1280 x 1024 1280 x 1024 Color 16.7M 16.7M 16.7M Dot Matrix 0.297 x 0.297 mm 0.264 x 0.264 mm... -
Page 3: Panel Mounting
Specifications (Cont.) Shock Operating 10G peak acceleration (11 ms duration), compliant with IEC 60068-2-27 Operating random vibration test, 5 ~ 500 Hz, 1 Grms with HDD/2 Grms with SSD, compliant with Vibration IEC 60068-2-64 Safety: CB, UL, CCC, BSMI Certifications EMC: CE, FCC Class A, BSMI *Power consumption test conditions for PPC-3150 Test Condition... -
Page 4: Safety Instructions
Safety Instructions Panel Mounting (Cont.) 4. Insert the hook brackets into the holes following the 1. Read these safety instructions carefully. direction of the arrow shown in the figure below. Then Veuillez lire attentivement ce manuel d’instructions de hang the panel PC on the hook brackets. sécurité. - Page 5 • The equipment has been exposed to moisture. 18. DISCLAIMER: These instructions are provided in accor- L’appareil a été exposé à l’humidité. dance with IEC 704-1 standards. Advantech disclaims • The equipment is malfunctioning or does not function all responsibility for the accuracy of any statements according to the user manual.
- Page 6 PPC-3150-XE4BE/PPC-3170-XE4BE/PPC-3190-XE4BE 15/17/19” 配备 TFT LCD 显示屏和 Intel® Atom™ E3845 处理器的无风扇平板电脑 快速入门手册 包装清单 I/O 接口 安装系统之前，用户需确认包装中含有本设备以及下面所 列各项： 1. 1 x PPC 准系统 2. 1 x 快速入门手册 3. 1 x PCIE x1 转 PCIE x1 转接卡 4. 1 x 绿色凤凰接头 5. 1 x 面板安装铁件螺丝包...
- Page 7 系统安装（续） 系统安装（续） 安装 HDD 1. 用螺丝刀将后盖上 11 颗螺丝拆除及四颗孔塞取下。 2. 将VESA 铁件上四颗螺丝拆除并移除。 2. 拆除散热片上八颗螺丝并将散热片移除。 3. 拧开HDD 铁件的四颗螺丝并取下HDD 铁件。 4. 从附件盒中取出四颗螺丝，并将螺丝锁在 HDD 铁件上。 同时从附件盒中取出硬盘数据线安装在 HDD 上，HDD 模 3. 在如下红色框内插槽位置插入内存条, 然后在附件盒中 块加工后如图所示。 取出内存和CPU 的散热泥分别贴在1 和2 框处，即可完 成内存的安装, 如图所示。 2 PPC-3150/3170/3190快速入门手册...
- Page 8 系统安装（续） 系统安装（续） 5. 锁回硬盘支架，并将硬盘数据线插入主板上。 3. 安装 mini SATA 半卡时，先从附件盒中取出一颗铜柱 锁附好.如图所示。然后将半卡插入主板接口，从附件 盒中取一颗螺丝锁附和散热泥贴附在卡片上方，效果如 图所示。 安装 Mini SATA 1. 按照安装 HDD 章节步骤1-2，拆卸至如图所示。 2. 安装长卡 mini SATA，将 mini SATA 卡插入主板接口， 从附件盒中取出两颗 4 x M2.5 螺丝锁附好。同时，从 附件盒中取出散热泥并贴附在 mini SATA 卡上方。 4. 按照拆卸的步骤将机器安装 VESA 铁件和后盖即可。 用 户...
- Page 9 产品规格 PPC-3150-RE4BE PPC-3170-RE4BE PPC-3190-RE4BE 产品 显示类型 15” TFT LCD (LED 背光) 17” TFT LCD (LED 背光) 19” TFT LCD (LED 背光) 最大分辨率 1024 x 768 1280 x 1024 1280 x 1024 支持色彩 16.7M 16.7M 16.7M 点距 0.297 x 0.297 mm 0.264 x 0.264 mm 0.294 x 0.294 mm 80 (左)、80 (右)、70 (上)、...
- Page 10 产品规格（续） 冲击 10G 峰值加速度（持续时间11ms），符合IEC 60068-2-27 标准 开机随机振动测试，5 ~ 500 Hz, 1 Grms 使用硬盘/2 Grms 使用固态硬盘, 符合IEC 60068-2-64标准 振动 认证 安全: CB, UL, CCC, BSMI EMC: CE, FCC A级, BSMI * PPC-3150 功耗测试条件 测试软件 测试配置 测试系统 功率（瓦特） Memory: 4 GB DDR3L 1333 HDD: 500 GB 2.5”...
- Page 11 PPC-3150-XE4BE/PPC-3170-XE4BE/PPC-3190-XE4BE 15/17/19” 配备 TFT LCD 显示屏和 Intel® Atom™ E3845 处理器的无风扇平板电脑 快速入门手册 包裝清單 I/O 接口 安裝系統之前，使用者需確認包裝中含有下面所列各項： 1. 1 x PPC 準系統 2. 1 x 快速入門手冊 3. 1 x PCIE x1 轉 PCIE x1 轉接卡 4. 1 x 綠色鳳凰接頭 5. 1 x 面板安裝鐵件螺絲包...
- Page 12 系統安裝（續） 系統安裝（續） 安裝 HDD 1. 用螺絲刀將後蓋上 11 顆螺絲拆除及四顆孔塞取下。 2. 將VESA 鐵件上四顆螺絲拆除並移除。 2. 拆除散熱片上八顆螺絲並將散熱片移除。 3. 擰開HDD 鐵件的四顆螺絲並取下HDD 鐵件。 4. 從附件盒中取出四顆螺絲，並將螺絲鎖在 HDD 鐵件上。 同時從附件盒中取出硬碟資料線安裝在 HDD 上，HDD 模 3. 在如下紅色框內插槽位置插入記憶體條, 然後在附件盒 組加工後如圖所示。 中取出記憶體和 CPU 的散熱泥分別貼在 1 和 2 框處， 即可完成記憶體的安裝, 如圖所示。 2 PPC-3150/3170/3190快速入門手冊...
- Page 13 系統安裝（續） 系統安裝（續） 5. 鎖回硬碟支架，並將硬碟資料線插入主機板上。 3. 安裝 mini SATA 半卡時，先從附件盒中取出一顆銅柱 鎖附好.如圖所示。然後將半卡插入主機板介面，從附 件盒中取一顆螺絲鎖附和散熱泥貼附在卡片上方，效果 如圖所示。 安裝 Mini SATA 1. 按照安裝 HDD 章節步驟1-2，拆卸至如圖所示。 2. 安裝長卡 mini SATA，將 mini SATA 卡插入主機板介 面，從附件盒中取出兩顆 2 x M2.5 螺絲鎖附好。同 時，從附件盒中取出散熱泥並貼附在 mini SATA 卡上 方。 4. 按照拆卸的步驟將機器安裝VESA 鐵件和後蓋即可。 用 户...
- Page 14 產品規格 PPC-3150-RE4BE PPC-3170-RE4BE PPC-3190-RE4BE 產品 顯示類型 15” TFT LCD (LED 背光 17” TFT LCD (LED 背光) 19” TFT LCD (LED 背光 最大解析度 1024 x 768 1280 x 1024 1280 x 1024 支持色彩 16.7M 16.7M 16.7M 點距 0.297 x 0.297 mm 0.264 x 0.264 m 0.294 x 0.294 mm 80 (左), 80 (右), 70 (上),...
- Page 15 產品規格（續） 開機隨機振動測試， 5 ~ 500 Hz, 1 Grms 使用硬碟/2 Grms 使用固態硬碟, 符合IEC 60068-2-64標準 振動 安全: CB, UL, CCC, BSMI 認證 EMC: CE, FCC A級, BSMI * PPC-3150 功耗測試條件 測試軟體 測試配置 測試系統 功率（瓦特） Memory: 4 GB DDR3L 1333 HDD: 500 GB 2.5” SATA III mSATA: mSATA 32 GB MLC Burn-In 7.0 Windows 7 (32 bit)
- Page 16 限用物質含有情況標示聲明書 設備名稱：電腦 型號(型式)：PPC-3150/3170/3190系列(型號參考次頁) Equipment name Type designation (Type) 限用物質及其化學符號 Restricted substances and its chemical symbols 單元Unit 鉛 汞 多溴聯苯 鎘 六價鉻 多溴二苯醚Poly- brominated diphenyl Lead Mercury Cadmium Hexavalent Polybrominated ethers (PBDE) (Pb) (Hg) (Cd) chromium biphenyls (Cr+6) (PBB) 電路板 － ○...
- Page 17 產品附錄型號 產品附錄型號（續） PPC-3150 系列型號: PPC-3190 系列型號： PPC-3150-RE4AE, PPC-3150-RE4BE, PPC-3150-RE4CE, PPC-3190-RE4AE, PPC-3190-RE4BE, PPC-3190-RE4CE, PPC-3150-RN4AE, PPC-3150-RN4BE, PPC-3150-RN4CE, PPC-3190-RN4AE, PPC-3190-RN4BE, PPC-3190-RN4CE, PPC-3150-RN2AE, PPC-3150-RN2BE, PPC-3150-RN2CE, PPC-3190-RN2AE, PPC-3190-RN2BE, PPC-3190-RN2CE, PPC31501401E-T, PPC31501402E-T, PPC31501403E-T, PPC31901501E-T, PPC31901502E-T，PPC31901503E-T, PPC31501404E-T, PPC31501501E-T, PPC31501502E-T, PPC31901504E-T, PPC31901601E-T，PPC31901602E-T, PPC31501503E-T, PPC31501504E-T, PPC31501601E-T, PPC31901603E-T, PPC31901604E-T，PPC31901701E-T, PPC31501602E-T, PPC31501603E-T, PPC31501604E-T, PPC31901702E-T, PPC31901703E-T，PPC31901704E-T, PPC31501701E-T, PPC31501702E-T, PPC31501703E-T, PPC31901801E-T, PPC31901802E-T，PPC31901803E-T,...
