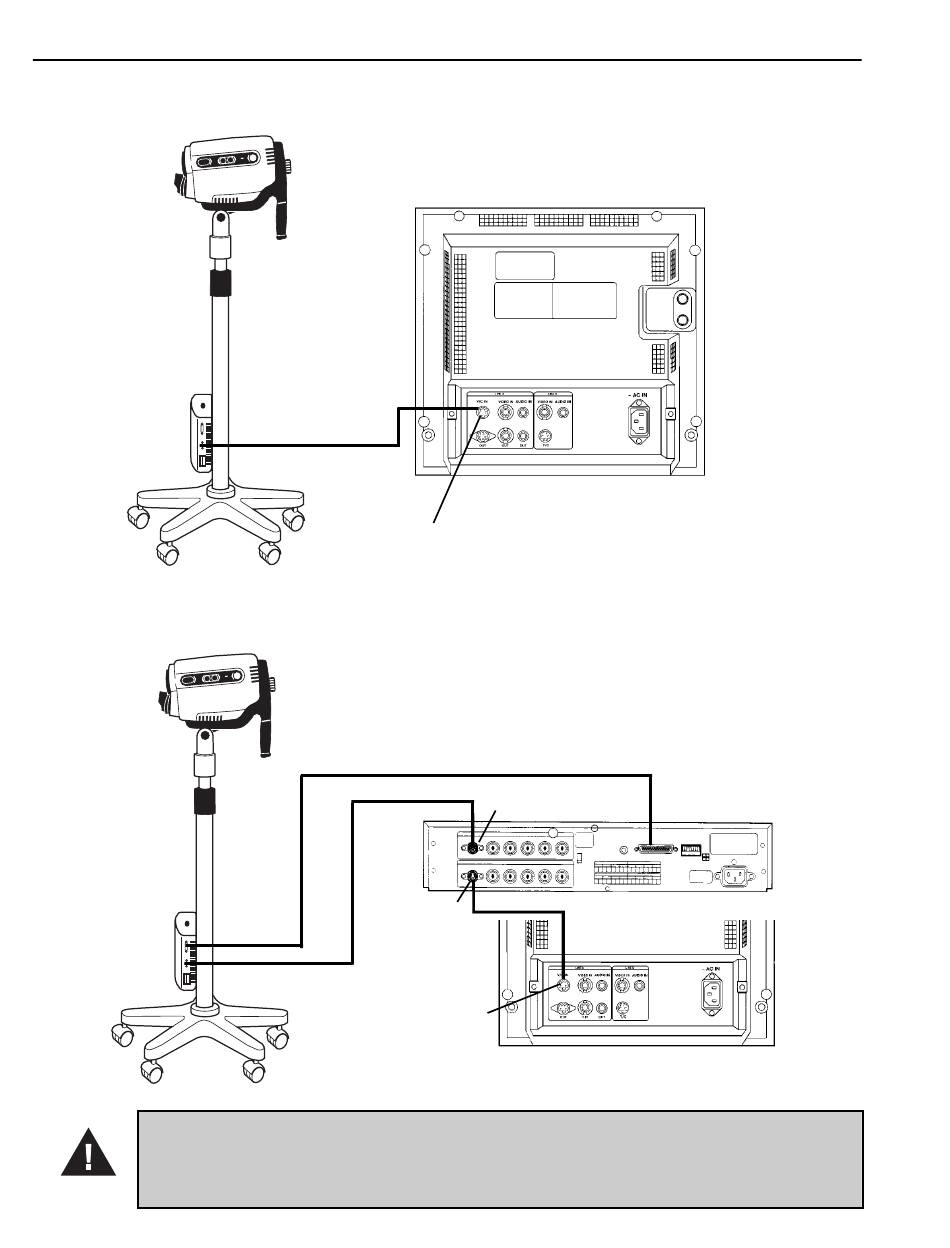

Schemi di collegamento

Collegamento del video colposcopio con il monitor

Collegamento del video colposcopio con il video registratore/la stampante video

AVVERTENZA: tutti i monitor e le apparecchiature periferiche utilizzati con questo apparecchio devono
essere compresi negli elenchi IEC 601-1 (o UL-2601) per conformità alle direttive di sicurezza delle
apparecchiature elettriche medicali. Se non sono compresi negli elenchi IEC 601-1 (UL-2601), i
monitor/periferiche devono essere posizionati all'esterno della zona di contatto del paziente ad una
distanza di 1,83 m. Contattare Welch Allyn per ulteriori informazioni.
Pannello posteriore del monitor
Cavo S-video
Ingresso Y/C Linea A
Cavo per interfaccia RS-232
Uscita S-video
Cavo S-video
Ingresso Y/C
Linea A
87
Ingresso S-video
Pannello posteriore del monitor
