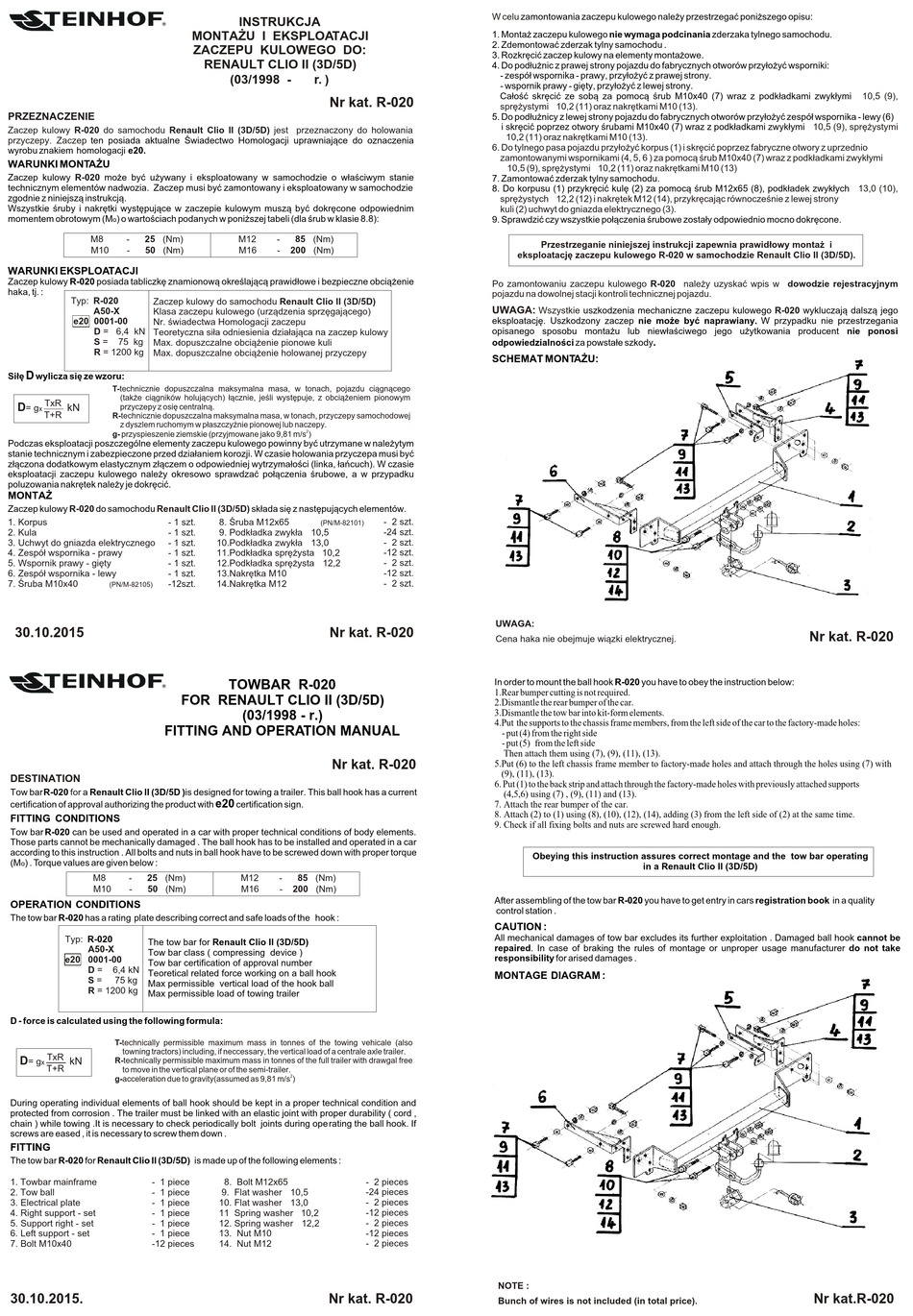

Steinhof R-020 Fitting And Operation Manual

PRZEZNACZENIE
Zaczep kulowy R-020 do samochodu Renault Clio II (3D/5D) jest przeznaczony do holowania
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy R-020 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy R-020 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
haka, tj. :
Typ: R-020
Zaczep kulowy do samochodu Renault Clio II (3D/5D)
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e20 0001-00 Nr. œwiadectwa Homologacji zaczepu
D = 6,4 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg
Max. dopuszczalne obci¹¿enie pionowe kuli
R = 1200 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D
kN przyczepy z osiê centraln¹.
= g
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy R-020 do samochodu Renault Clio II (3D/5D)
1. Korpus - 1 szt.
2. Kula - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Zespó³ wspornika - prawy - 1 szt.
5. Wspornik prawy - giêty - 1 szt.
6. Zespó³ wspornika - lewy - 1 szt.
7. Œruba M10x40 -12szt.
(PN/M-82105)
30.10.2015
FITTING AND OPERATION MANUAL
DESTINATION
Tow bar R-020 for a Renault Clio II (3D/5D )is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar R-020 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar R-020 has a rating plate describing correct and safe loads of the hook :
Typ: R-020
The tow bar for Renault Clio II (3D/5D)
A50-X
Tow bar class ( compressing device )
e20 0001-00
Tow bar certification of approval number
D = 6,4 kN
Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1200 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
= g
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING
The tow bar R-020 for Renault Clio II (3D/5D) is made up of the following elements :
1. Towbar mainframe - 1 piece
2. Tow ball - 1 piece
3. Electrical plate - 1 piece
4. Right support - set - 1 piece
5. Support right - set - 1 piece
6. Left support - set - 1 piece
7. Bolt M10x40 -12 pieces
30.10.2015.
INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
RENAULT CLIO II (3D/5D)
(03/1998 - ® r. )
Nr kat. R-020
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów.
8. Œruba M12x65
(PN/M-82101)
9. Podk³adka zwyk³a Ø10,5
10.Podk³adka zwyk³a Ø13,0
11.Podk³adka sprê¿ysta Ø10,2
12.Podk³adka sprê¿ysta Ø12,2
13.Nakrêtka M10
14.Nakrêtka M12
Nr kat. R-020
TOWBAR R-020
FOR RENAULT CLIO II (3D/5D)
(03/1998 - r.)
Nr kat. R-020
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
2
8. Bolt M12x65
9. Flat washer Ø10,5
10. Flat washer Ø13,0
11 Spring washer Ø10,2
12. Spring washer Ø12,2
13. Nut M10
14. Nut M12
Nr kat. R-020
W celu zamontowania zaczepu kulowego nale¿y przestrzegaæ poni¿szego opisu:
1. Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego samochodu.
2. Zdemontowaæ zderzak tylny samochodu .
3. Rozkrêciæ zaczep kulowy na elementy monta¿owe.
4. Do pod³u¿nic z prawej strony pojazdu do fabrycznych otworów przy³o¿yæ wsporniki:
- zespó³ wspornika - prawy, przy³o¿yæ z prawej strony.
- wspornik prawy - giêty, przy³o¿yæ z lewej strony.
Ca³oœæ skrêciæ ze sob¹ za pomoc¹ œrub M10x40 (7) wraz z podk³adkami zwyk³ymi
sprê¿ystymi Ø10,2 (11) oraz nakrêtkami M10 (13).
5. Do pod³u¿nicy z lewej strony pojazdu do fabrycznych otworów przy³o¿yæ zespó³ wspornika - lewy (6)
i skrêciæ poprzez otwory œrubami M10x40 (7) wraz z podk³adkami zwyk³ymi
Ø10,2 (11) oraz nakrêtkami M10 (13).
6. Do tylnego pasa pojazdu przy³o¿yæ korpus (1) i skrêciæ poprzez fabryczne otwory z uprzednio
zamontowanymi wspornikami (4, 5, 6 ) za pomoc¹ œrub M10x40 (7) wraz z podk³adkami zwyk³ymi
Ø10,5 (9), sprê¿ystymi Ø10,2 (11) oraz nakrêtkami M10 (13)
7. Zamontowaæ zderzak tylny samochodu.
8. Do korpusu (1) przykrêciæ kulê (2) za pomoc¹ œrub M12x65 (8), podk³adek zwyk³ych
sprê¿ystych Ø12,2 (12) i nakrêtek M12 (14), przykrêcaj¹c równoczeœnie z lewej strony
kuli (2) uchwyt do gniazda elektrycznego (3).
9. Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
eksploatacjê zaczepu kulowego R-020 w samochodzie Renault Clio II (3D/5D).
Po zamontowaniu zaczepu kulowego R-020 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
- 2 szt.
-24 szt.
- 2 szt.
-12 szt.
- 2 szt.
-12 szt.
- 2 szt.
UWAGA:
Cena haka nie obejmuje wi¹zki elektrycznej.
In order to mount the ball hook R-020 you have to obey the instruction below:
1.Rear bumper cutting is not required.
2.Dismantle the rear bumper of the car.
3.Dismantle the tow bar into kit-form elements.
4.Put the supports to the chassis frame members, from the left side of the car to the factory-made holes:
- put (4) from the right side
- put (5) from the left side
Then attach them using (7), (9), (11), (13).
5.Put (6) to the left chassis frame member to factory-made holes and attach through the holes using (7) with
(9), (11), (13).
6. Put (1) to the back strip and attach through the factory-made holes with previously attached supports
(4,5,6) using (7) , (9), (11) and (13).
7. Attach the rear bumper of the car.
8. Attach (2) to (1) using (8), (10), (12), (14), adding (3) from the left side of (2) at the same time.
9. Check if all fixing bolts and nuts are screwed hard enough.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar R-020 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
- 2 pieces
-24 pieces
- 2 pieces
-12 pieces
- 2 pieces
-12 pieces
- 2 pieces
NOTE :
Bunch of wires is not included (in total price).
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i
Wszystkie uszkodzenia mechaniczne zaczepu kulowego
.
in a Renault Clio II (3D/5D)
Ø10,5 (9),
Ø10,5 (9), sprê¿ystymi
Ø13,0 (10),
R-020 wykluczaj¹ dalsz¹ jego
Nr kat. R-020
Nr kat.R-020
