Steinhof R-077 Fitting And Operation Manual

PRZEZNACZENIE
Zaczep kulowy R-077 do samochodu Renault Laguna (5D) jest przeznaczony do holowania
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Zaczep kulowy R-077 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy R-077 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Typ: R-077 Zaczep kulowy do samochodu Renault Laguna (5D)
A50-X
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
e20 0118-00 Nr. œwiadectwa Homologacji zaczepu kulowego
D = 8,5 kN
Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli zaczepu
R = 1500 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osiê centraln¹.
TxR
D
kN R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
= g
x
T+R
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy R-077 do samochodu Renault Laguna (5D)
1. Korpus - 1 szt.
2. Kula - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Wspornik prawy - 1 szt.
5. Wspornik lewy - 1 szt.
6. Podk³adka specjalna
Ø40/Ø10,5x2,5
- 2 szt.
7. Tulejka dystansowa
Ø17,3/Ø12,5x63
- 2 szt.
8. Nakrêtka klatkowa M8 (CH-005.01) - 4 szt.
9. Œruba M8x25 - 4 szt.
30.10.2015.
FITTING AND OPERATION MANUAL.
DESTINATION
Tow bar R-077 for a Renault Laguna (5D) is designed for towing a trailer. This ball hook has a current
certification of approval authorizing the product with
FITTING CONDITIONS
Tow bar R-077 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)
OPERATION CONDITIONS
The tow bar R-077 has a rating plate describing correct and safe loads of the hook :
Typ: R-077
The tow bar for Renault Laguna (5D)
A50-X
Tow bar class ( compressing device )
e20 0118-00
Tow bar certification of approval number
D = 8,5 kN
Teoretical related force working on a ball hook
S = 75 kg
Max permissible vertical load of the hook ball
R = 1500 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
= g kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .
FITTING

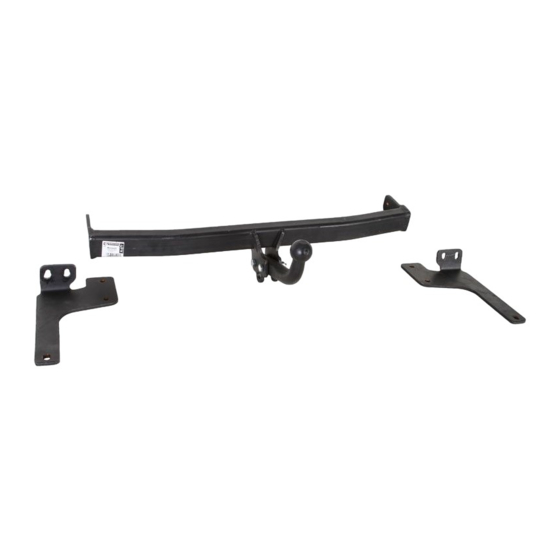

The tow bar R-077 for Renault Laguna (5D) is made up of the following elements :
1. Towbar mainfame - 1 piece
2. Tow ball - 1 piece
3. Electrical socket plate - 1 piece
4. Right cantilever - 1 piece
5. Left cantilever - 1 piece
6. Special washer
Ø40/Ø10,5x2,5
- 2 pieces
7. Distance sleeve
Ø17,3/Ø12,5x63
- 2 pieces
8. Cage nut M8 (CH-005.01) - 4 pieces
9. Bolt M8x25 - 4 pieces
30.10.2015.
INSTRUKCJA
MONTA¯U I EKSPLOATACJI
ZACZEPU KULOWEGO DO:
Renault Laguna (5D)
(03/2001 - ® r.)
Nr kat. R-077
M12 - 85 (Nm)
M16 - 200 (Nm)
2
sk³ada siê z nastêpuj¹cych elementów:
10. Œruba M10x90
11. Œruba M12 x35
12. Œruba M12x65
13. Podk³adka zwyk³a Ø8,4
14. Podk³adka zwyk³a Ø10,5
15. Podk³adka zwyk³a Ø13,0
16. Podk³adka sprê¿ysta Ø8,2
17. Podk³adka sprê¿ysta Ø10,2
18. Podk³adka sprê¿ysta Ø12,2
19. Nakrêtka M10
20. Nakrêtka M12
Nr kat. R-077
TOW BAR R-077
RENAULT Laguna (5D)
(03/2001 - ® r.)
Cat. No.R-077
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
2
10.Bolt M10x90
11.Bolt M12x35
12.Bolt M12x65
13.Flat washer Ø8,4
14.Flat washer Ø10,5
15.Flat washer Ø13,0
16.Spring washer Ø8,2
17.Spring washer Ø10,2
18.Spring washer Ø12,2
19.Nut M10
20.Nut M12
Cat. No. R-077
W celu zamontowania zaczepu kulowego R-077 nale¿y przestrzegaæ poni¿szego opisu:
1.Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego w samochodzie.
2.Od spodu samochodu w tylnym p³acie odszukaæ istniej¹ce otwory a nastêpnie umieœciæ w nich
koszyczki z nakrêtk¹ M8 (8).
3.Odkrêciæ plastykow¹ os³onê.
4.Od zewnêtrznej strony w fabryczne otwory pod³u¿nic w³o¿yæ tulejki dystansowe Ø17,3/Ø12,5x63 (7) -
po uprzednim wyjêciu zaœlepek.
5.Do tak przygotowanego podwozia przykrêciæ wspornik prawy (4) i wspornik lewy (5) za pomoc¹ œrub
M10x90 (10) wraz z podk³adkami specjalnymi Ø40/Ø10,5x2,5 (6), zwyk³ymi Ø10,5 (14),
sprê¿ystymiØ10,2 (17) i nakrêtkami M10 (19). Nastêpnie œrubami M8x35 (9) wraz z podk³adkami
zwyk³ymi Ø8,4 (13), sprê¿ystymi Ø8,2 (16) - jak pokazano na schemacie.
6.Pomiêdzy wsporniki (4) i (5) wsun¹æ korpus (1) i skrêciæ œrubami M12x35 (11) wraz z podk³adkami
zwyk³ymi Ø13,0 (15), sprê¿ystymi Ø12,2 (18) oraz nakrêtkami M12 (20).
7.Przykrêciæ plastykow¹ os³onê.
8.Do korpusu (1) przykrêciæ kulê (2) wraz z uchwytem do gniazda elektrycznego (3) œrubami M12x65
(12) wraz z podk³adkami zwyk³ymi Ø13,0 (15), sprê¿ystymi Ø12,2 (18) oraz nakrêtkami M12 (20).
9.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
Po zamontowaniu zaczepu kulowego R-077 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym
pojazdu na dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego R-077 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
- 2 szt.
- 4 szt.
- 2 szt.
- 4 szt.
- 2 szt.
- 8 szt.
- 4 szt
- 2 szt.
- 6 szt.
- 2 szt.
- 4 szt.
UWAGA:
Cena zaczepu kulowego nie obejmuje wi¹zki elektrycznej.
Follow the general directions in order to fit R-077 towbar properly:
1.Rear bumper cutting is not required.
2.Find holes in the back strip and put (8) in them.
3.Remove the plastic shield.
4.After replacing plugs from chassis rails put (7) in the holes from the external side.
5.Screw (4) and (5) to chassis using (10) with (6), (14), (17) and (19). Then use (9) with (13), (16)
as shown in the picture.
6.Put (1) between (4) and (5) and screw using (11) with (15), (18) and (20).
7.Attach the plastic shield.
8.Attach (2) together with (3) to (1) using (12) and (15), (18) and (20).
9.Check if all bolts and nuts are correctly tightened.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar R-077 you have to get entry in cars registration book in a quality
control station .
CAUTION :
All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .
MONTAGE DIAGRAM :
- 2 pieces
- 4 pieces
- 2 pieces
- 4 pieces
- 2 pieces
- 8 pieces
- 4 pieces
- 2 pieces
- 6 pieces
- 2 pieces
- 4 pieces
NOTE :
Bunch of wires is not included (in total price).
zaczepu kulowego R-077 w samochodzie Renault Laguna (5D).
.
in a Renault Laguna (5D).
Nr kat. R-077
Cat. No. R-077
