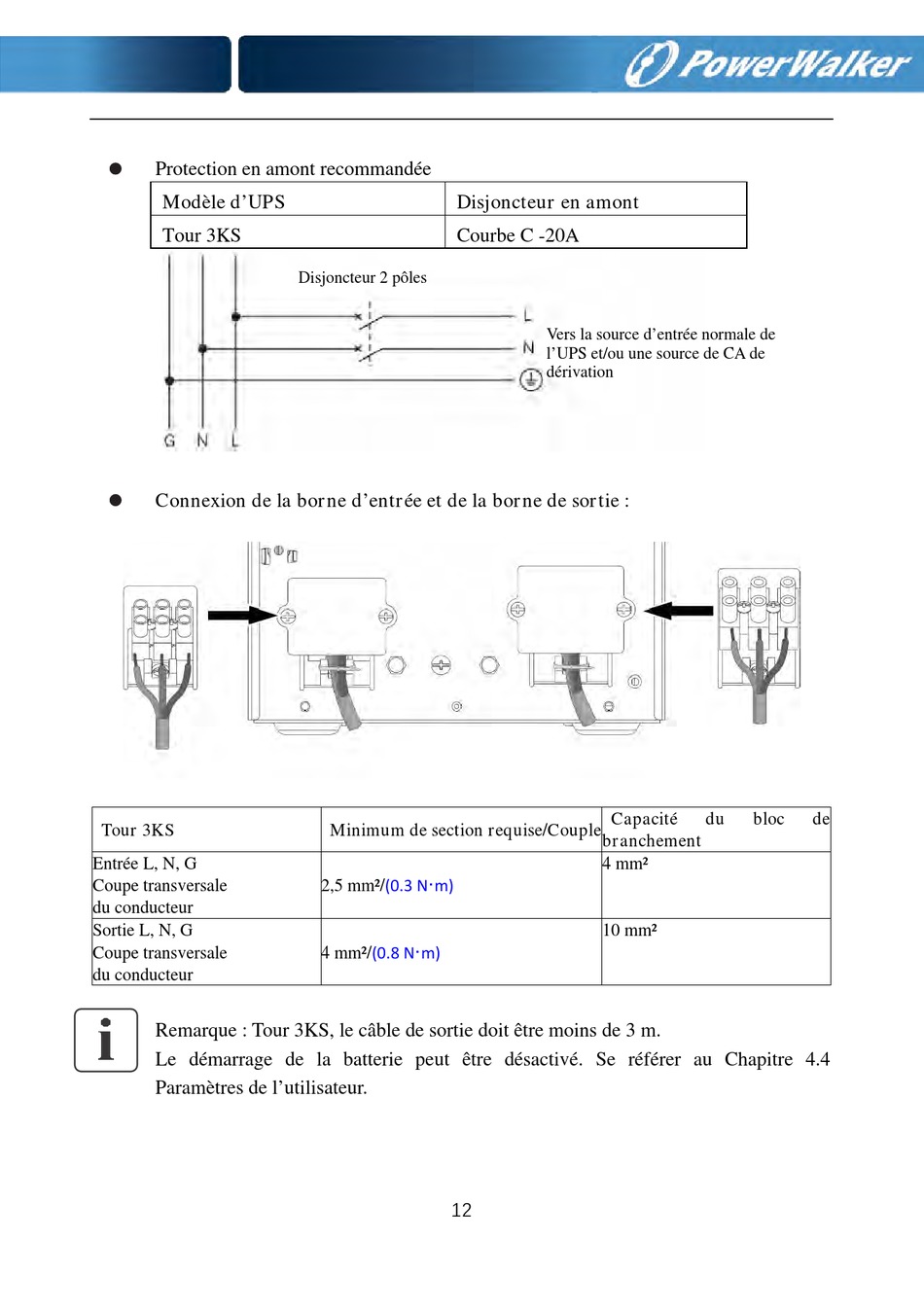

Protection en amont recommandée

Modèle d'UPS
Tour 3KS
Connexion de la borne d'entrée et de la borne de sortie :

Tour 3KS
Entrée L, N, G
Coupe transversale
du conducteur
Sortie L, N, G
Coupe transversale
du conducteur
Remarque : Tour 3KS, le câble de sortie doit être moins de 3 m.
Le démarrage de la batterie peut être désactivé. Se référer au Chapitre 4.4
Paramètres de l'utilisateur.
Disjoncteur en amont
Courbe C -20A
Disjoncteur 2 pôles
Minimum de section requise/Couple
·
2,5 mm²/(0.3 N m)
·
4 mm²/(0.8 N m)
12
Vers la source d'entrée normale de
l'UPS et/ou une source de CA de
dérivation
Capacité du
branchement
4 mm²
10 mm²
bloc de
